ファイル
操作
ライン状態の確認
色通信
データ
読み込み
ライン状態
赤切断 －
・エラー発生中
（通信エラー含む）
緑 接続 可能 ・アイドリング中
黄 接続 不可能
・段取り中
・生産データ修正中
灰 接続 不可能
・停止中
・部品供給待ち中
・工程待ち中
・生産中
A
A
それぞれの設備の状態
1
1
B
●生産データのダウンロード予約を
キャンセルする。ライン先頭である
1台目の設備でのみ表示される。
B

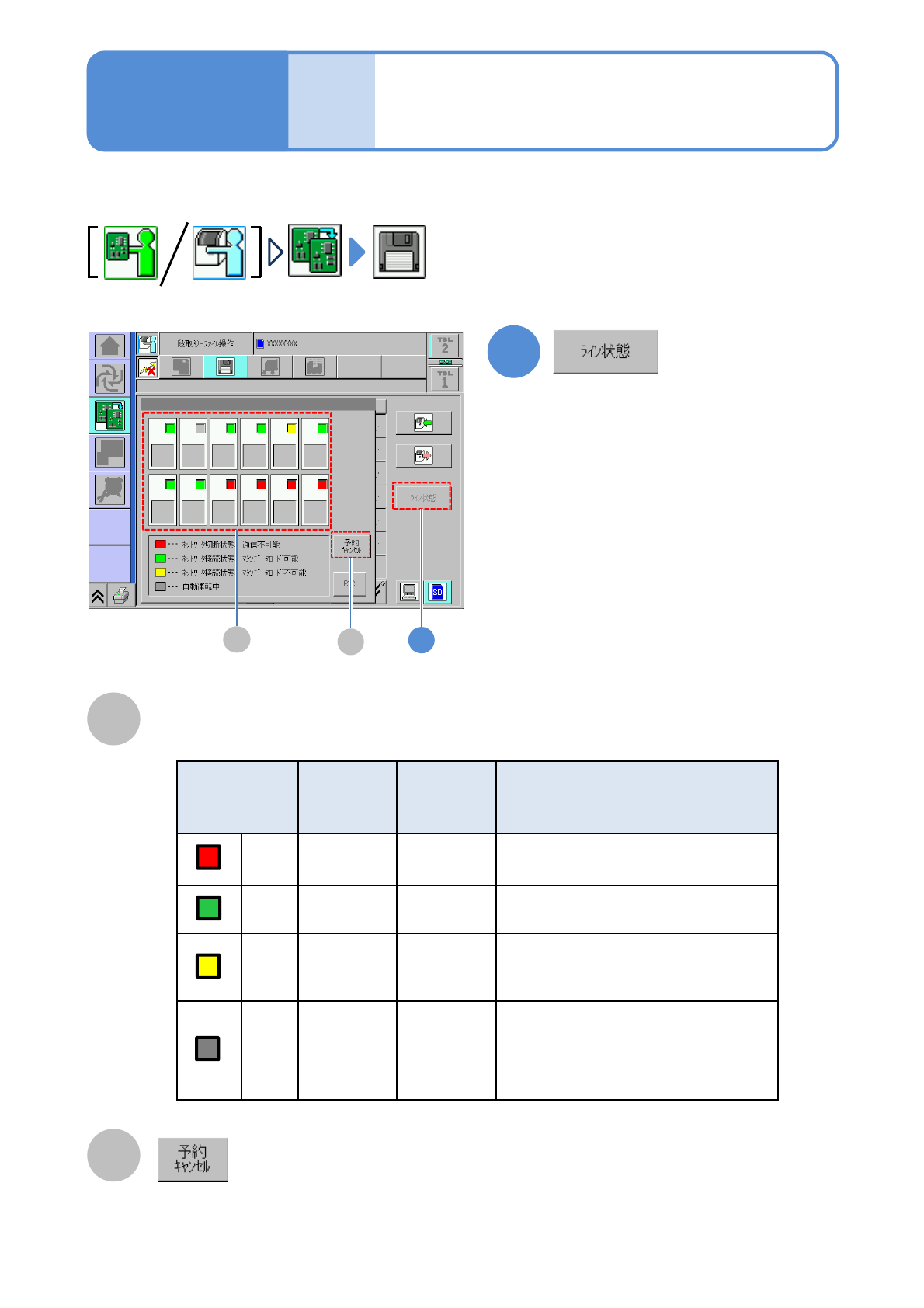

ライン全体のそれぞれの状態を確認する方法を説明します。
操作編
2-3-7
NPM-TT2 EJM1EJ-MB-02O-05
2-3-7-2
NPM-TT2 EJM1EJ-MB-02O-05
外段取り
インテリジェント
フィーダーの準備 1
2-4-1-1
2
1
キャリアテープ
を切り落とす
フィーダーをフィーダーベースに取り付ける
フィーダーの先端をスロッ
ト部に合わせ差し込む。
3
レバーを引上げ、奥まで
差し込む。
キャリアテープ
リールを取り付ける
■大リール
リールを下段曲面に置く。 リールが回転することを確認する。
●隣接するリールのセット
状態に応じ、セパレー
ターを取付ける。
●重いリールには、心棒を
通す。
(→P. 2-4-1-5)
■小リール
リールを置く。
下段小リールガイドに当るまでレバーを
起こす。
●レバーを手前に引いて、ストッパーまで下げる。
2
1
1
2
1 2
1
2
2
1
ダブルテープフィーダーを取り付ける
●代替部品の補充(→P.3-3-1)
ダブルテープフィーダーと薄型シングルフィーダーの取り付け方について説明します。
(→『インテリジェントテープフィーダー』取扱説明書)
インテリジェントスティックフィーダーの取り付け方は、下記手順②と同じです。
(→『インテリジェントスティックフィーダー』取扱説明書)
操作編
2-4-1
