NPM- TT2 EJM1EJ-MB-02 O-05 2-4-1 -2 2 1 薄型シングルフィーダーを取り付ける キャリアテープ を切り落とす フィーダーをアタッチメントに取り付ける フィーダーの先端を専用の アタッチメントの挿入口に 合わせて差し込む。 レバーを引きながら奥まで差 し込む。 専用のアタッチメントが装着されていることを確認 してから行ってください。 ●代替部品の補充 (→P.3-3- 1) キャリアテープ 左ページの手…
NPM-TT2 EJM1EJ-MB-02O-05
外段取り
インテリジェント
フィーダーの準備 1
2-4-1-1
2
1
キャリアテープ
を切り落とす
フィーダーをフィーダーベースに取り付ける
フィーダーの先端をスロッ
ト部に合わせ差し込む。
3
レバーを引上げ、奥まで
差し込む。
キャリアテープ
リールを取り付ける
■大リール
リールを下段曲面に置く。 リールが回転することを確認する。
●隣接するリールのセット
状態に応じ、セパレー
ターを取付ける。
●重いリールには、心棒を
通す。
(→P. 2-4-1-5)
■小リール
リールを置く。
下段小リールガイドに当るまでレバーを
起こす。
●レバーを手前に引いて、ストッパーまで下げる。
2
1
1
2
1 2
1
2
2
1
ダブルテープフィーダーを取り付ける
●代替部品の補充(→P.3-3-1)
ダブルテープフィーダーと薄型シングルフィーダーの取り付け方について説明します。
(→『インテリジェントテープフィーダー』取扱説明書)
インテリジェントスティックフィーダーの取り付け方は、下記手順②と同じです。
(→『インテリジェントスティックフィーダー』取扱説明書)
操作編
2-4-1
NPM-TT2 EJM1EJ-MB-02O-05
2-4-1-2
2
1
薄型シングルフィーダーを取り付ける
キャリアテープ
を切り落とす
フィーダーをアタッチメントに取り付ける
フィーダーの先端を専用の
アタッチメントの挿入口に
合わせて差し込む。
レバーを引きながら奥まで差
し込む。
専用のアタッチメントが装着されていることを確認してから行ってください。
●代替部品の補充(→P.3-3-1)
キャリアテープ
左ページの手順 へ
3
2
アタッチメントの先端を
スロット部に合わせ差し込む
レバーを引き上げ、奥まで
差し込む
1
2
1
1
2
■専用のアタッチメントの取り付け方
■薄型シングルフィーダーの取り付け方
NPM-TT2 EJM1EJ-MB-02O-05
外段取り
インテリジェント
フィーダーの準備 2

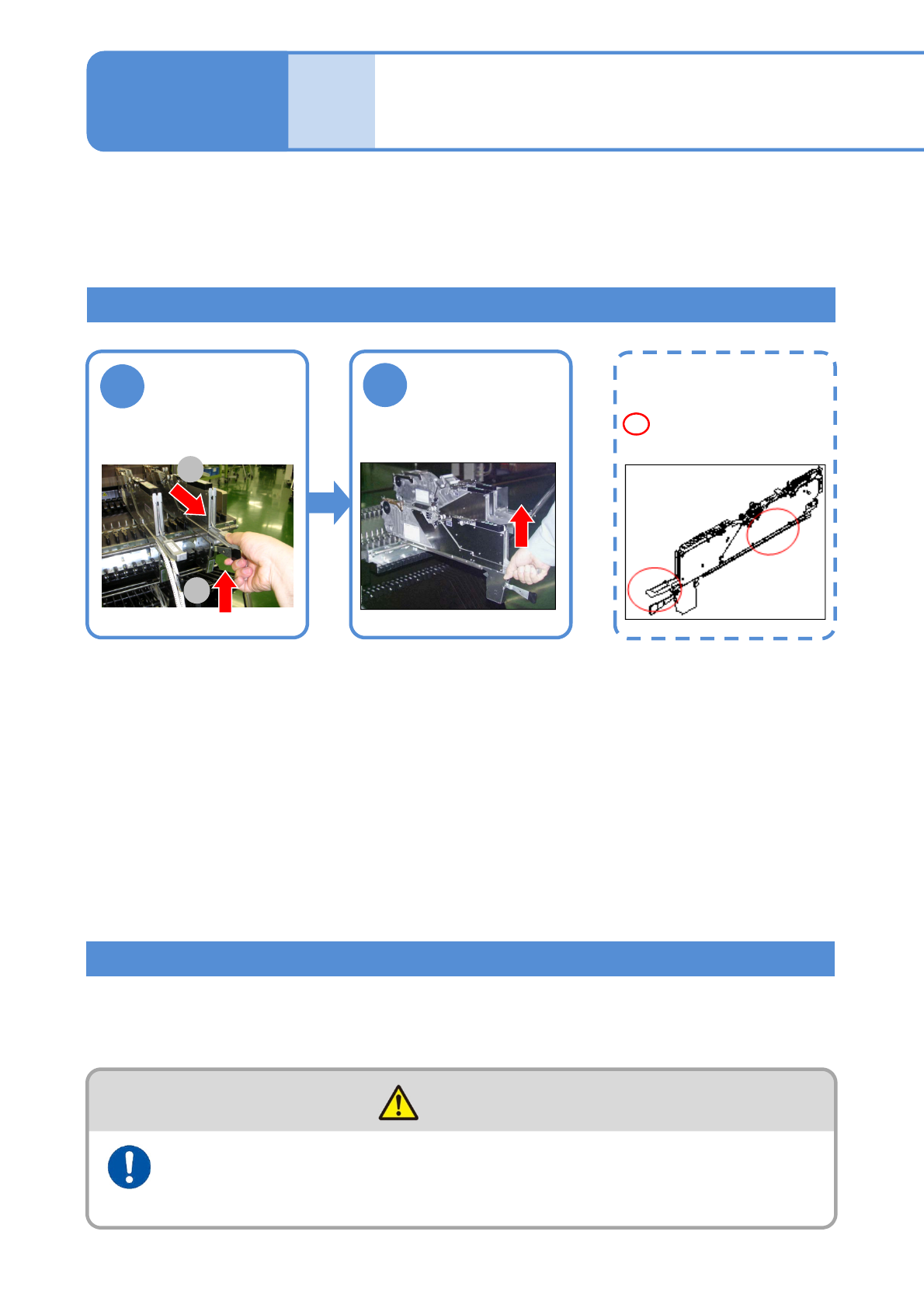

2-4-1-3
2
後部を持ち上げ、
両手で取り外す
1
レバーを引上げ、
フィーダーを引き
出す
1
2
フィーダーの持ち方
部分を両手で持つ
交換台車に生産用のフィーダーを準備することで、機種切り替えのときに一括でフィーダーを交換できま
す。 (→『メンテナンス編』P.3-2)
交換台車(オプション)で一括交換する
警告
交換台車を動かすときは、周りに十分注意する
(人に衝突することによる、けがのおそれ)
ダブルテープフィーダーを取り外す
操作編
2-4-1
ダブルテープフィーダーと薄型シングルフィーダーの取り外し方について説明します。
(→『インテリジェントテープフィーダー』取扱説明書)
インテリジェントスティックフィーダーの取り外し方は、ダブルテープフィーダーと同じです。
(→『インテリジェントスティックフィーダー』取扱説明書)
