NPM- TT2 EJM1EJ-MB-02 O-05 2-4-1 -4 ●生産中にテープフィーダーを取り外すときは、先端のテープを押し下げるようにして抜 き取ってください。 ●取り外しの途中でテープフィーダーを戻さないでください。先端のテープがフィーダー 開口部センサーを遮光し、設備停止の原因になります。 お願い 2 ストッパー位置で 持ち上げ、更に引 き出す 1 レバーを引上げ、 アタッチメントを 引き出す 持ち方 部分を両手で持つ …
NPM-TT2 EJM1EJ-MB-02O-05
外段取り
インテリジェント
フィーダーの準備 2
2-4-1-3
2
後部を持ち上げ、
両手で取り外す
1
レバーを引上げ、
フィーダーを引き
出す
1
2
フィーダーの持ち方
部分を両手で持つ
交換台車に生産用のフィーダーを準備することで、機種切り替えのときに一括でフィーダーを交換できま
す。 (→『メンテナンス編』P.3-2)
交換台車(オプション)で一括交換する
警告
交換台車を動かすときは、周りに十分注意する
(人に衝突することによる、けがのおそれ)

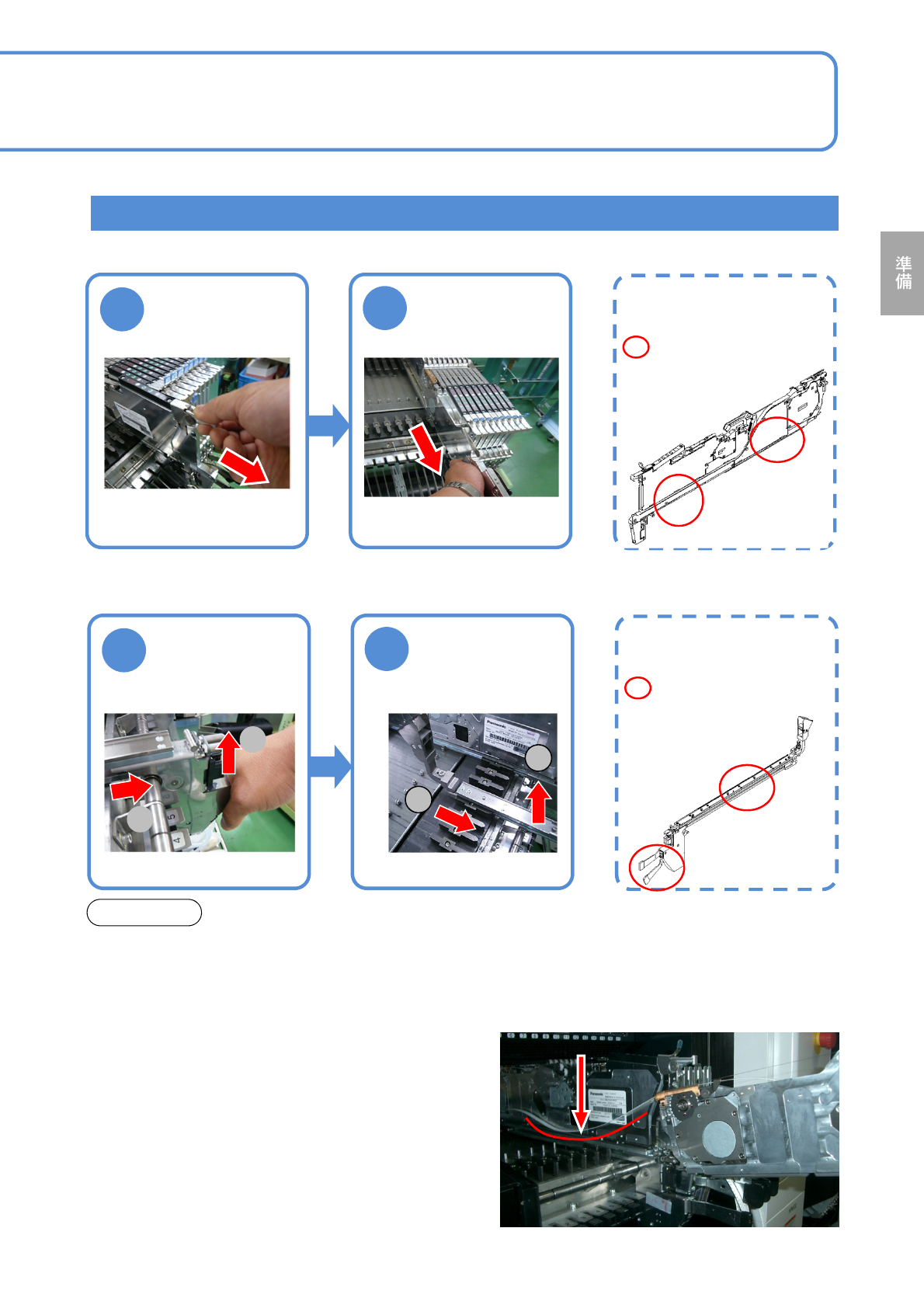

ダブルテープフィーダーを取り外す
操作編
2-4-1
ダブルテープフィーダーと薄型シングルフィーダーの取り外し方について説明します。
(→『インテリジェントテープフィーダー』取扱説明書)
インテリジェントスティックフィーダーの取り外し方は、ダブルテープフィーダーと同じです。
(→『インテリジェントスティックフィーダー』取扱説明書)
NPM-TT2 EJM1EJ-MB-02O-05
2-4-1-4
●生産中にテープフィーダーを取り外すときは、先端のテープを押し下げるようにして抜
き取ってください。
●取り外しの途中でテープフィーダーを戻さないでください。先端のテープがフィーダー
開口部センサーを遮光し、設備停止の原因になります。
お願い
2
ストッパー位置で
持ち上げ、更に引
き出す
1
レバーを引上げ、
アタッチメントを
引き出す
持ち方
部分を両手で持つ
薄型シングルフィーダーを取り外す
薄型シングルフィーダーを使用するときに行います。
1
2
2
専用アタッチメン
トから抜き取る
1
フィーダーを引き
出す
持ち方
部分を両手で持つ
■専用のアタッチメントの取り外し方
1
2
■薄型シングルフィーダーの取り外し方
NPM-TT2 EJM1EJ-MB-02O-05
外段取り
インテリジェント
フィーダーの準備 3

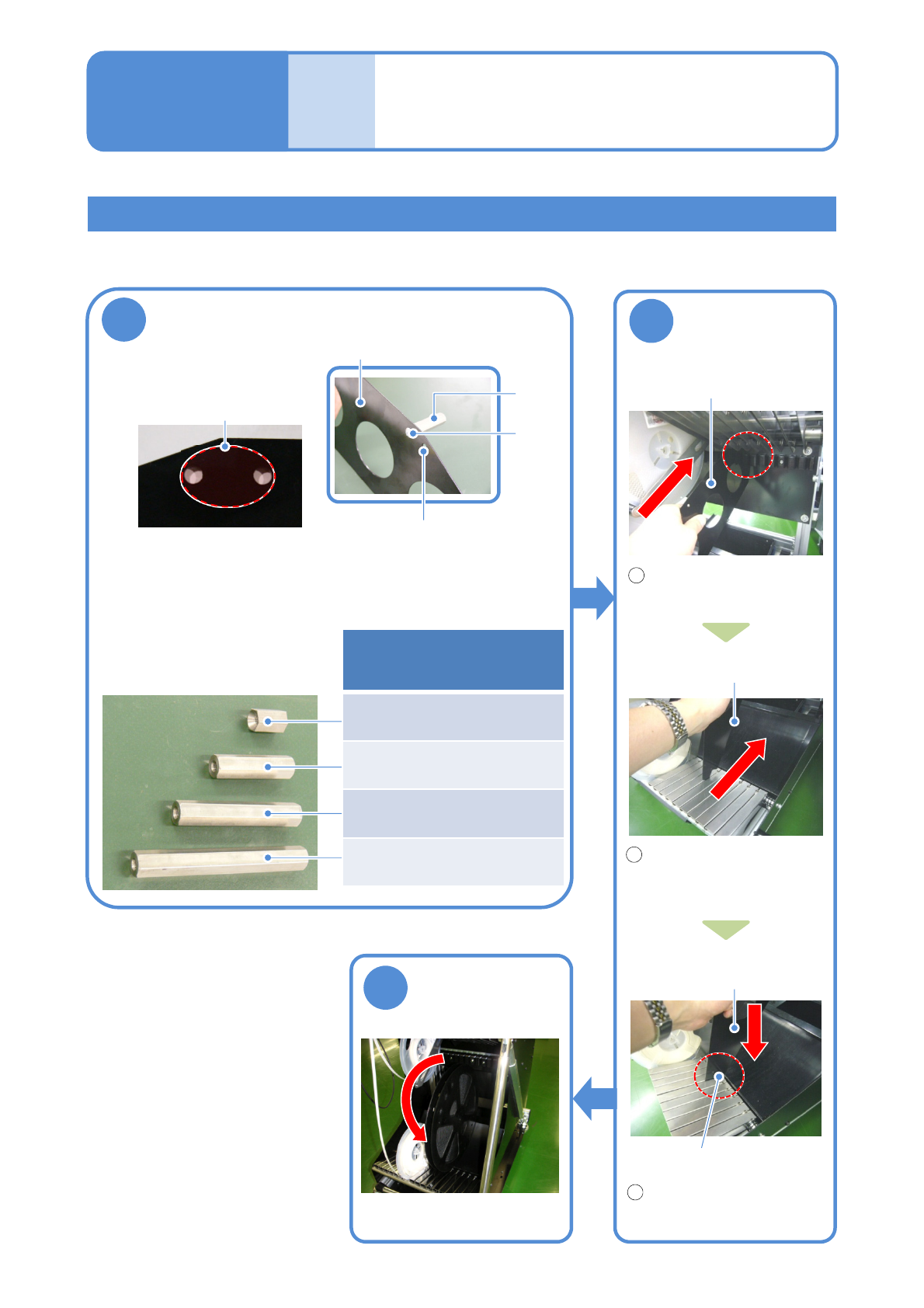

台車にセパレーターを取り付ける(大リールが重いとき)
1
セパレーター心棒を取り付ける
セパレーター
心棒
ねじ
M4x8L
取り付け穴
大リール用
(2か所)
●取り付け穴は、リールの大き
さに合わせて選ぶ。
●心棒(付属品)は、取り付け
ピッチに合わせて選ぶ。
2
セパレーターを
取り付ける
セパレーター
上部頂点をホルダーに差
し込む。
セパレーター
下端をリールガイドのす
き間に通す。
スペーサーに載るように
取り付ける。
3
リールが回転する
ことを確認する
2-4-1-5
1
2
3
セパレーター
付属品
品番: N610119865AA
21 mm用 (長さ: 19.2 mm)
品番: KXFB058WA00･･･2個
42 mm用 (長さ: 40.2 mm)
品番: KXFB058XA00･･･2個
63 mm用 (長さ: 61.2 mm)
品番: KXFB058YA00･･･2個
84 mm用 (長さ: 82.2 mm)
品番: KXFB058ZA00･･･2個
スペーサー
