NPM- TT2 EJM1EJ-MB-02 O-05 外段取り トレイフィーダーの 準備３ 1 2 マガジンをトレイフィーダーから取り出す 2-4-2 -5 ACTIVATION 4 3 ストッパーを引き上げマガジンのハンドルまで 引き出す クランプ解除レバーが外れ るまで、クランプレバーを 引いてから離す もう片方のハンドル が現れるまで、手前 のハンドルを持ち上 げながら引き出す。 ストッパー 両方のハンドルを 持ってマガジンを 取…
NPM-TT2 EJM1EJ-MB-02O-05
2-4-2-4

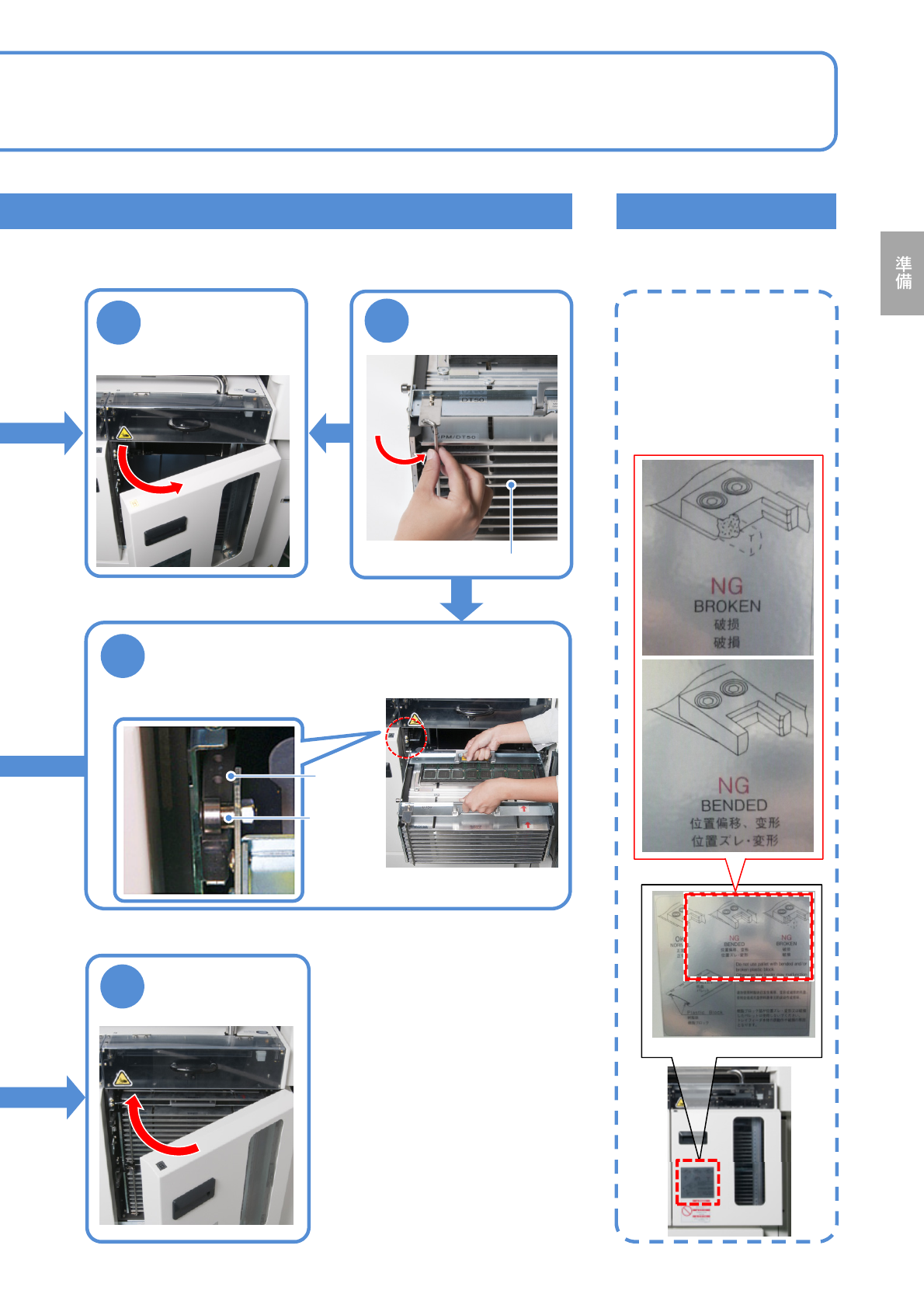

●樹脂ブロック部が位置ず
れ・変形または破損した
パレットを使用しないで
ください。
トレイフィーダー本体の
誤動作や破損の原因にな
ります。
確認事項
警告ラベル
8
3
マガジンをロッ
クする
マガジン
2
4
マガジンのローラーを
トレイフィーダーの
レールに載せる
レール
ローラー
NPM-TT2 EJM1EJ-MB-02O-05
外段取り
トレイフィーダーの
準備３
1
2

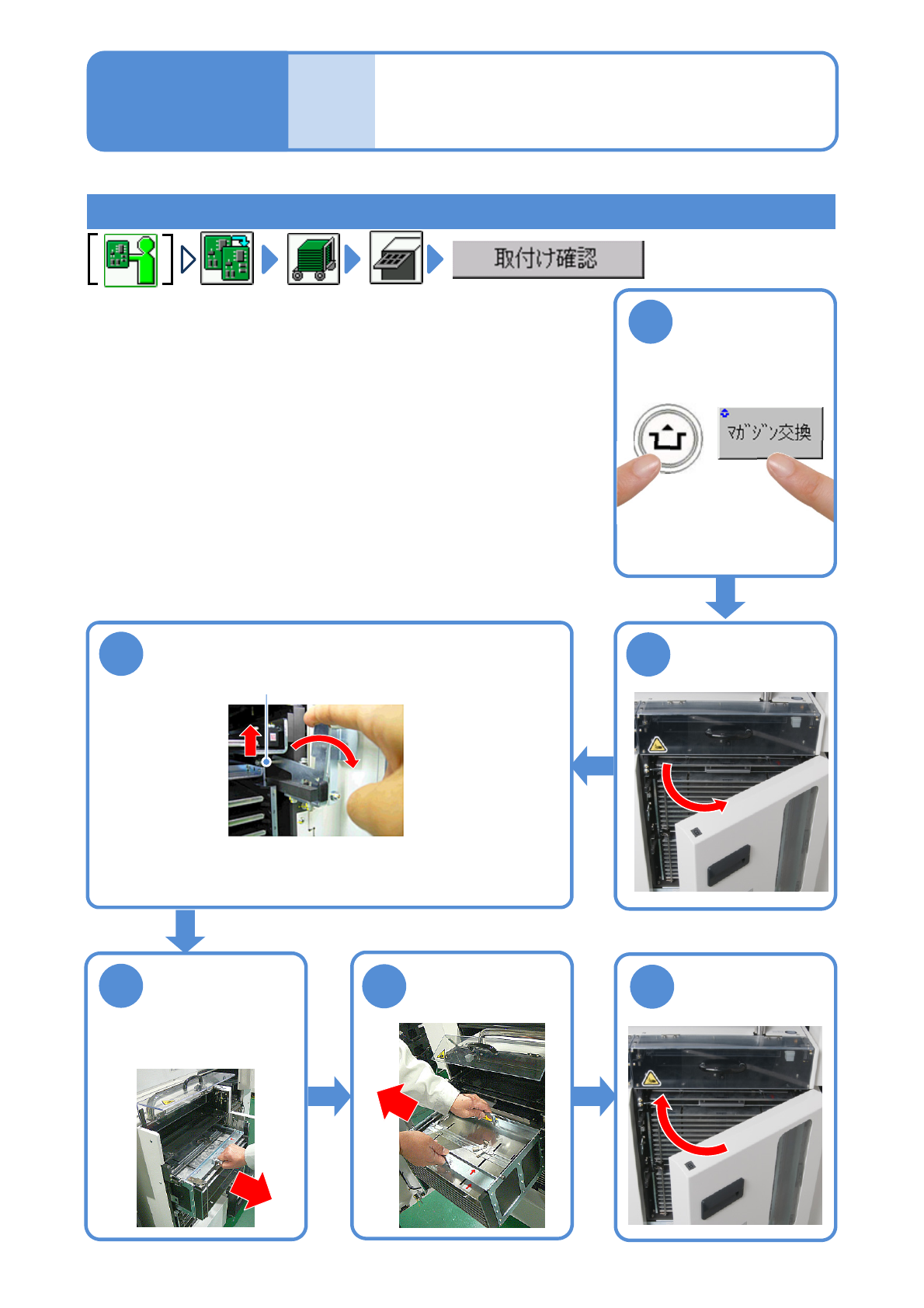

マガジンをトレイフィーダーから取り出す
2-4-2-5
ACTIVATION
4
3
ストッパーを引き上げマガジンのハンドルまで
引き出す
クランプ解除レバーが外れ
るまで、クランプレバーを
引いてから離す
もう片方のハンドル
が現れるまで、手前
のハンドルを持ち上
げながら引き出す。
ストッパー
両方のハンドルを
持ってマガジンを
取り出す。
5
6
操作編
2-4-2
NPM-TT2 EJM1EJ-MB-02O-05
外段取り

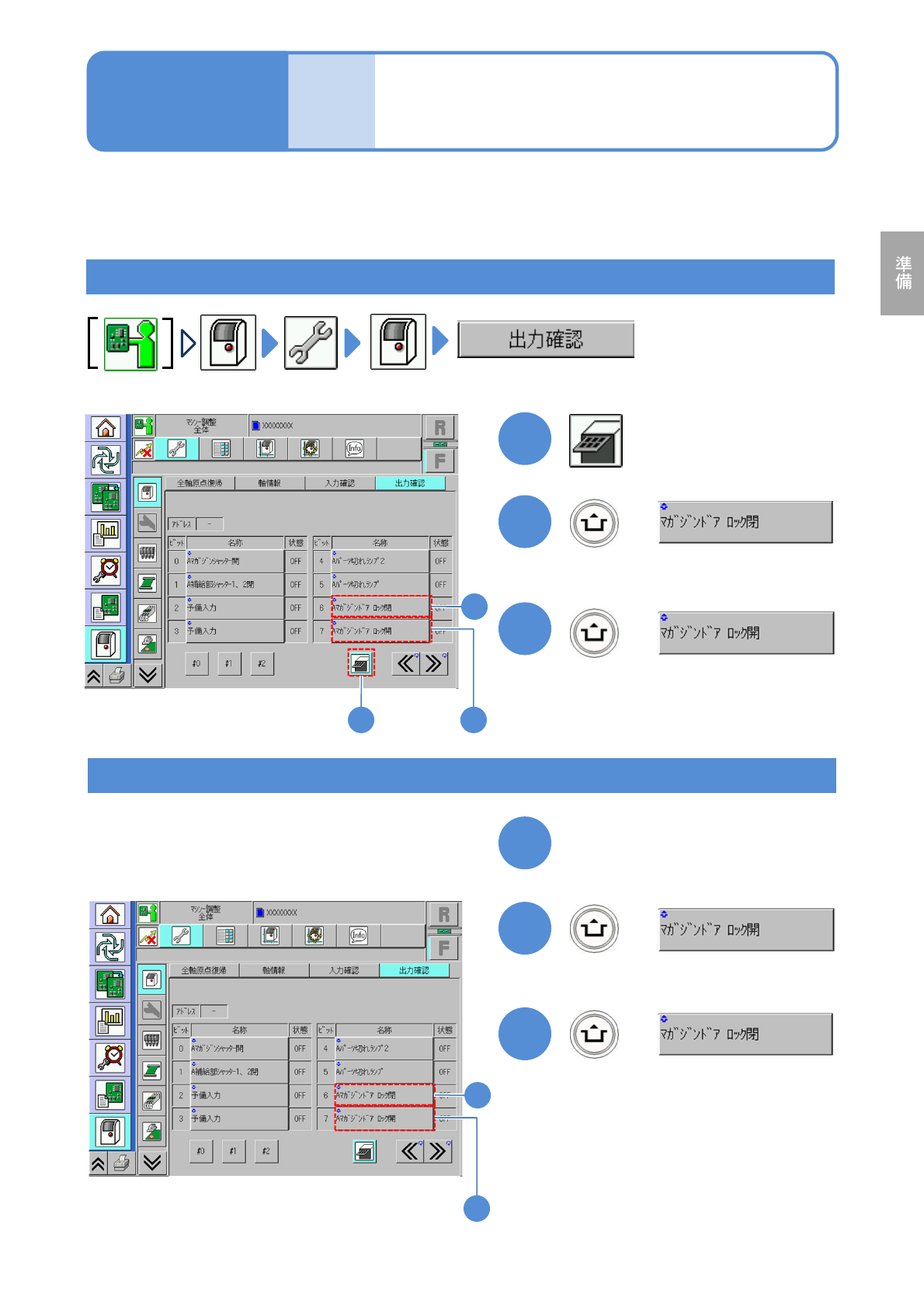

マガジン扉のロック解除
1
1
2-4-3
3
3
1
マガジンドアを閉める
+
(ロックが解除され、マガジン扉が開く)
ロックし直すとき
(マガジン扉がロックされる)
+
3
ロック解除する
2
2
(状態をOFFにする)
+
2
3
(状態をONにする)
+
2
(状態をOFFにする)
(状態をONにする)
トレイフィーダーのエラーによって、通常の操作
1)
ではないときは、下記の操作で開けることができます。
1) ‘マガジンをトレイフィーダーから取り出す’ (→P.2-4-2-
5)
操作編
2-4-3
