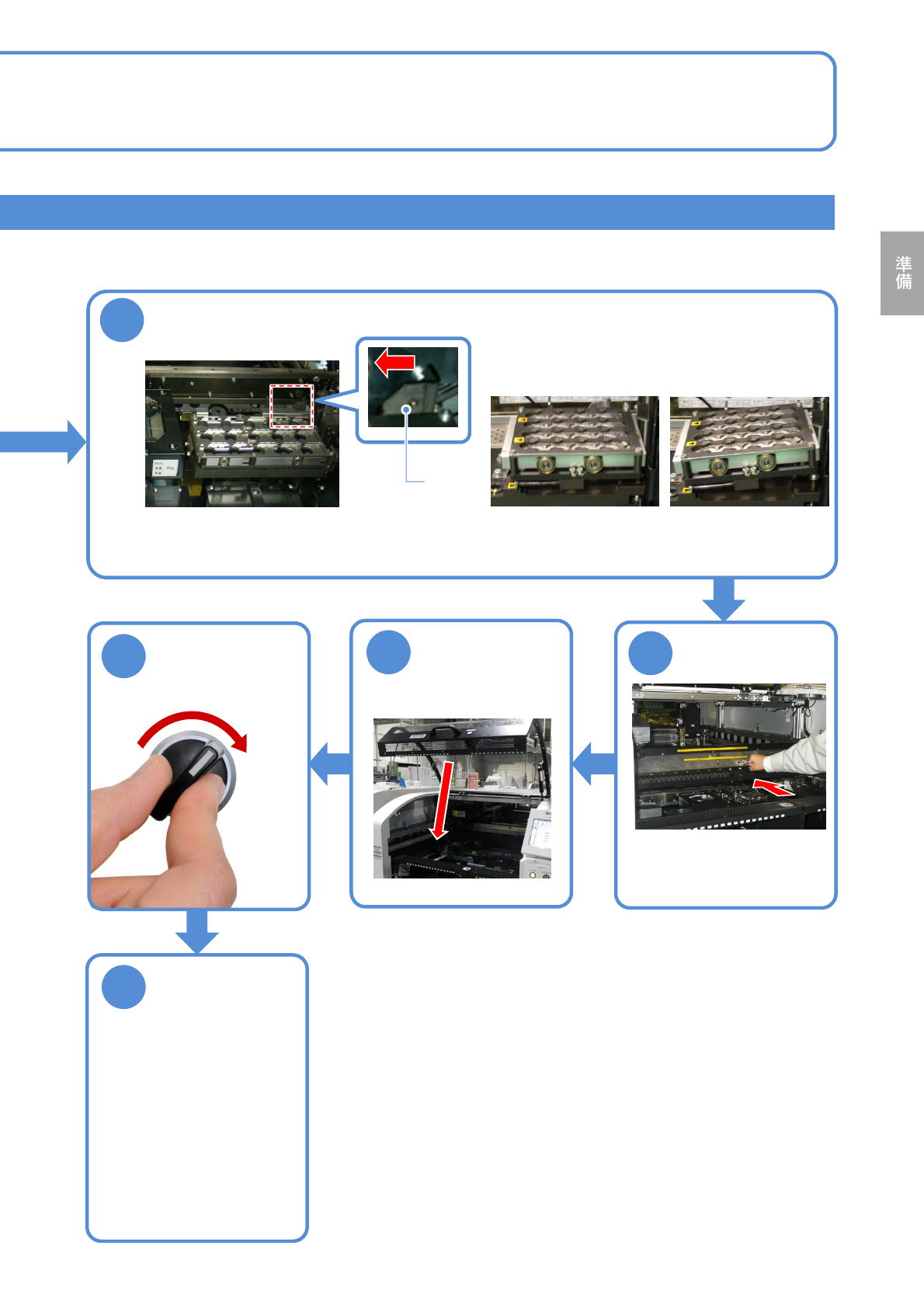

NPM-TT2 EJM1EJ-MB-02O-05
個別
段取り
ノズルチェンジャー
の交換 ２
2-5-1-3
ノズルチェンジャーの交換方法
5
ノズルチェンジャーを取り外す
6
新しいノズルチェンジャーを取り付ける
●「▲」と「▼」を合わせ、スライドさせる。
■3ノズルのとき
■8ノズルのとき
ノズルチェンジャーに手が届かないときは、作業台を使ってください。
2
レバーを左へ倒す
1 2
1
レバー
ノズルチェンジャーを取り外す
操作編
2-5-1
7
へ

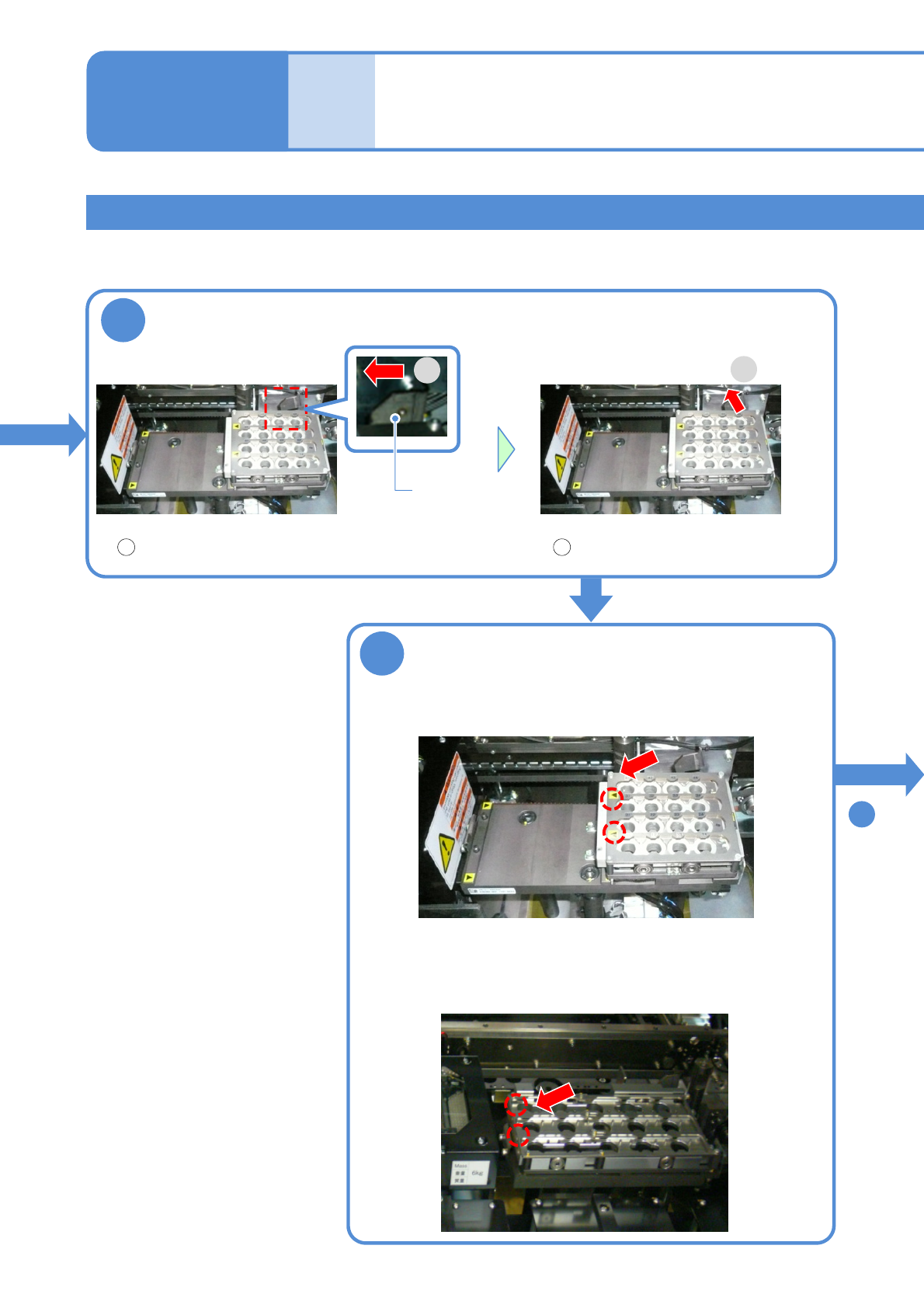

NPM-TT2 EJM1EJ-MB-02O-05
2-5-1-4
7
ノズルチェンジャーを固定する
トレイフィーダーま
たは、交換台車を取
り付ける
●トレイフィーダーのとき
(→『メンテナンス編』
P.14-8)
●交換台車のとき(→『メン
テナンス編』P.3-2)
11
SERVO
ON
8
●最後にY軸が、メカストッ
パーに当たっていない位置
に移動させる。
9
10
レバーを左へ倒し、ノズルチェン
ジャーを固定する
レバー
OK
NG
NPM-TT2 EJM1EJ-MB-02O-05
個別
段取り
ノズルの交換 1
2-5-2-1

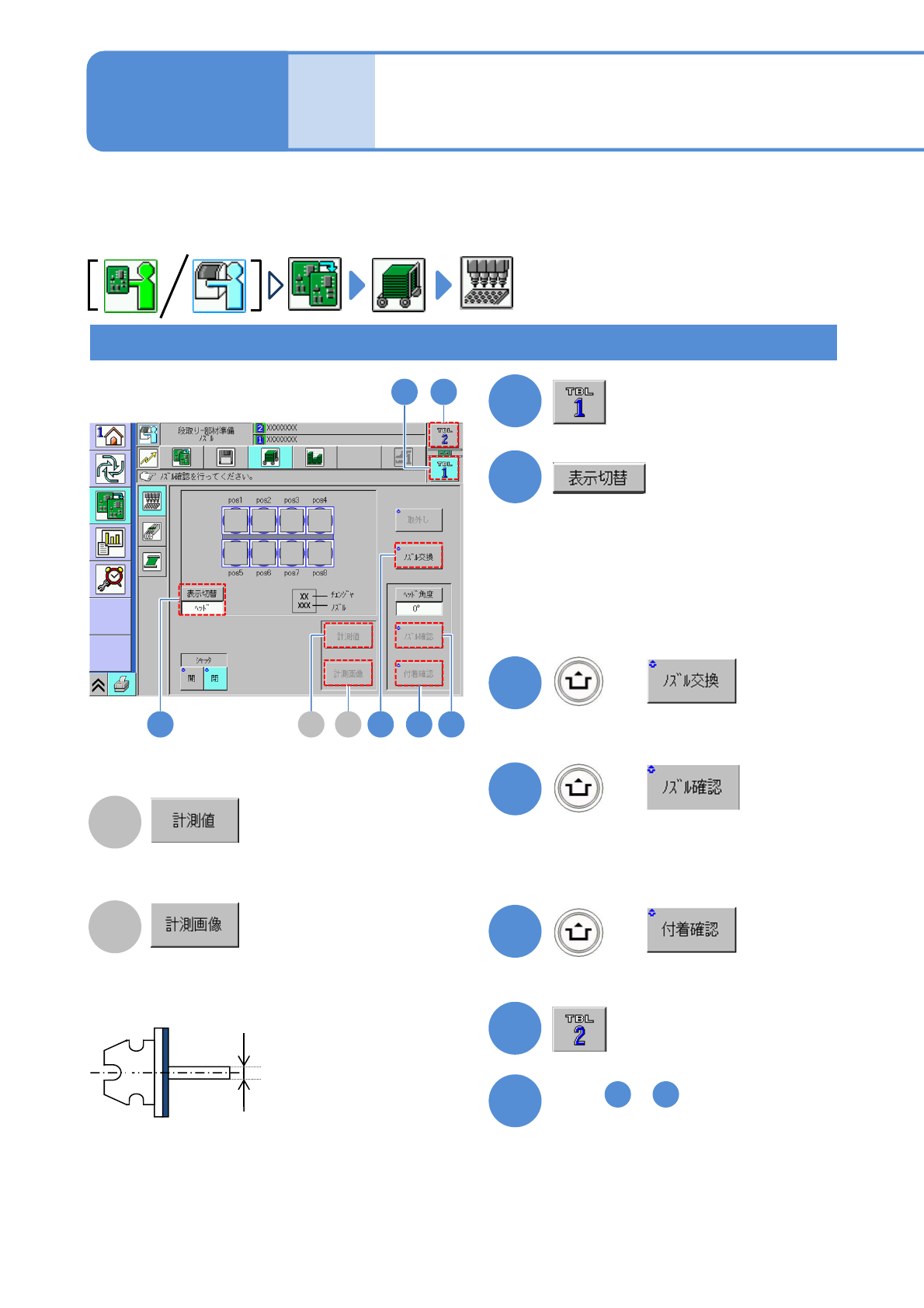

ヘッドへの一括ノズル取り付けおよびノズルの取り外しを行うことができます。また、各ヘッドのノズル
配列を確認できます。現在、各ヘッドに装着されているノズル番号が表示されます。ノズルの交換作業、
取外し作業を実施することができます。
画面は8ノズルヘッドを例に説明していますが、3ノズルヘッドも同じ手順です
2
1
2
1
6
B
A
BA
ノズル外形の計測値を表示。
「ノズル確認」で認識したノズルの画
像を表示。
ノズルの確認
●チェンジャーの表示を切り替える。
●画面表示と実際にチェンジャーにセッ
トされているノズルが同じことを確認
する。
●ノズルチェンジャーを外してノズル
を確認する場合。(→P.2-5-1)
3
(ノズルチェンジャー内のノズルがヘッド
に取り付けられる。)
4
(ノズルの軸径が計測される)
5
●ノズル先端部の付着物の確認を行う。
●ノズルを確認する。
1)
1)
●ノズルの種類を正確に確認するにはノズルを取り外して目視で確認してください。(ノズル先端面の形
状は認識しないため、ノズル種類の特定はできません)
●ノズルの2Dコード認識については右を参照してください。(→ P.2-5-2
-7)
●3ノズルヘッドの場合は「ノズル交換」ボタンは表示されません。
3 45
ノズルの軸径
6
7
手順 ~ の要領でノズルを
確認する
2 5
操作編
2-5-2
+
+
+
