NPM- TT2 EJM1EJ-MB-02O-0 5 2-5-7 -2 8 基板下受けブロック(自動交換用)を取り外す 手順 へ 9 ●両手で上方向にゆっくり取り外す。 ●ラインカメラ (LED 照明上) にごみを落と したり、ぶつけたりしない。 ●各レーン同様に取り外す。 ●操作側から、左右のレバーを持ち上げる。 基板下受けブロック(自動交換用) 取り出しレバー ●基板下受けブロック(自動交換用)を引き抜く。 取り出しレバー
NPM-TT2 EJM1EJ-MB-02O-05
個別
段取り

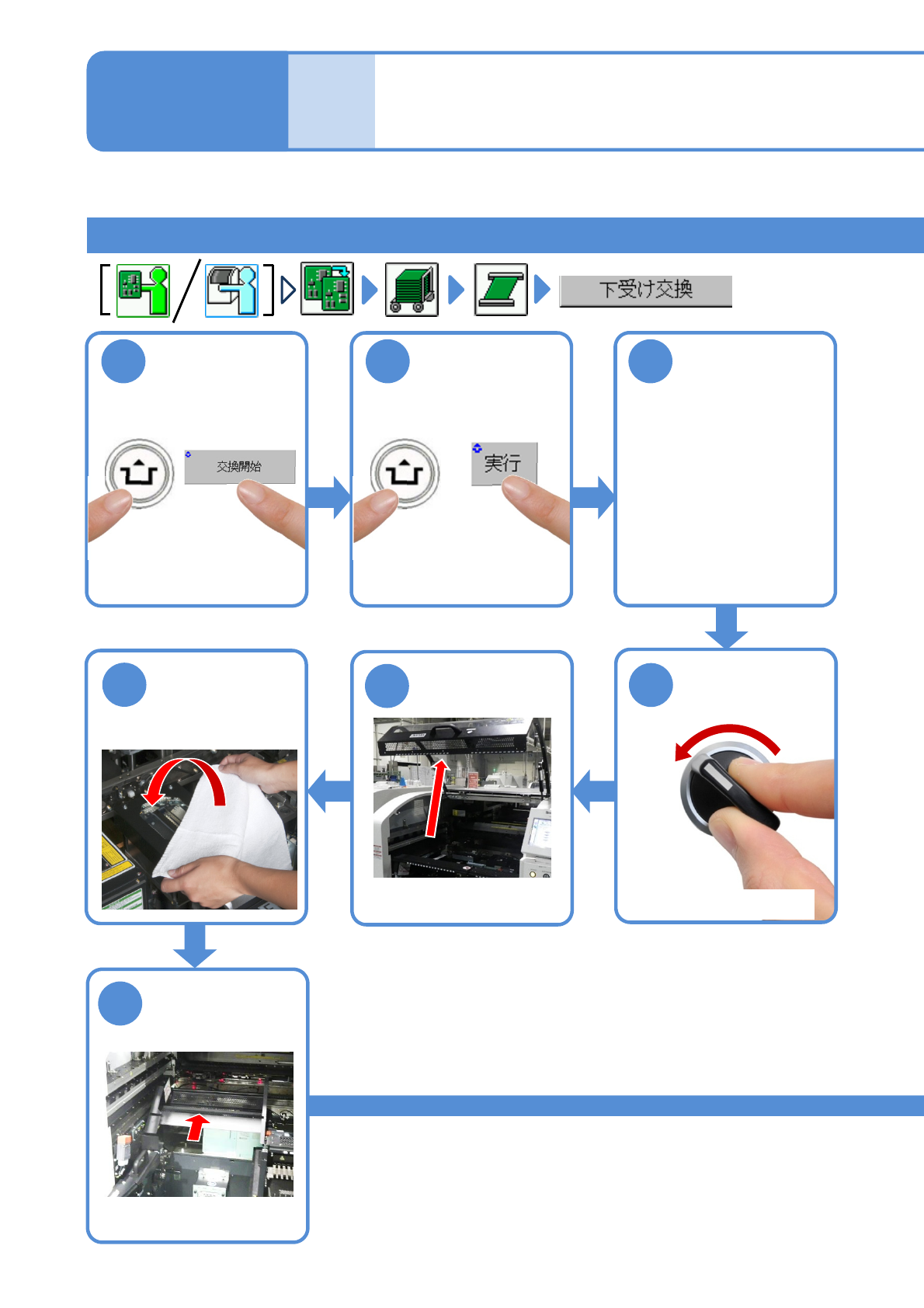

下受けピン(自動交換用)の
取り付け １
2-5-7-1
1
ACTIVATION
基板を取り外して
2 3
ACTIVATION
下受けピン(自動交換用)の取り付け 1
●基板下受けブロックが上昇
する。
トレイフィーダーま
たは、交換台車を取
り外す
●トレイフィーダーのと
き(→『メンテナンス
編』P.14-8)
●交換台車のとき(→『メ
ンテナンス編』P.3-2)
5
4
7
ラインカメラにウ
エスをかぶせる
6
フィーダーテーブル
カバーを奥に倒す
●交換台車のときのみ
●交換台車のときのみ
操作編
2-5-7
OFF
SERVO
●交換台車のときのみ
NPM-TT2 EJM1EJ-MB-02O-05
2-5-7-2
8

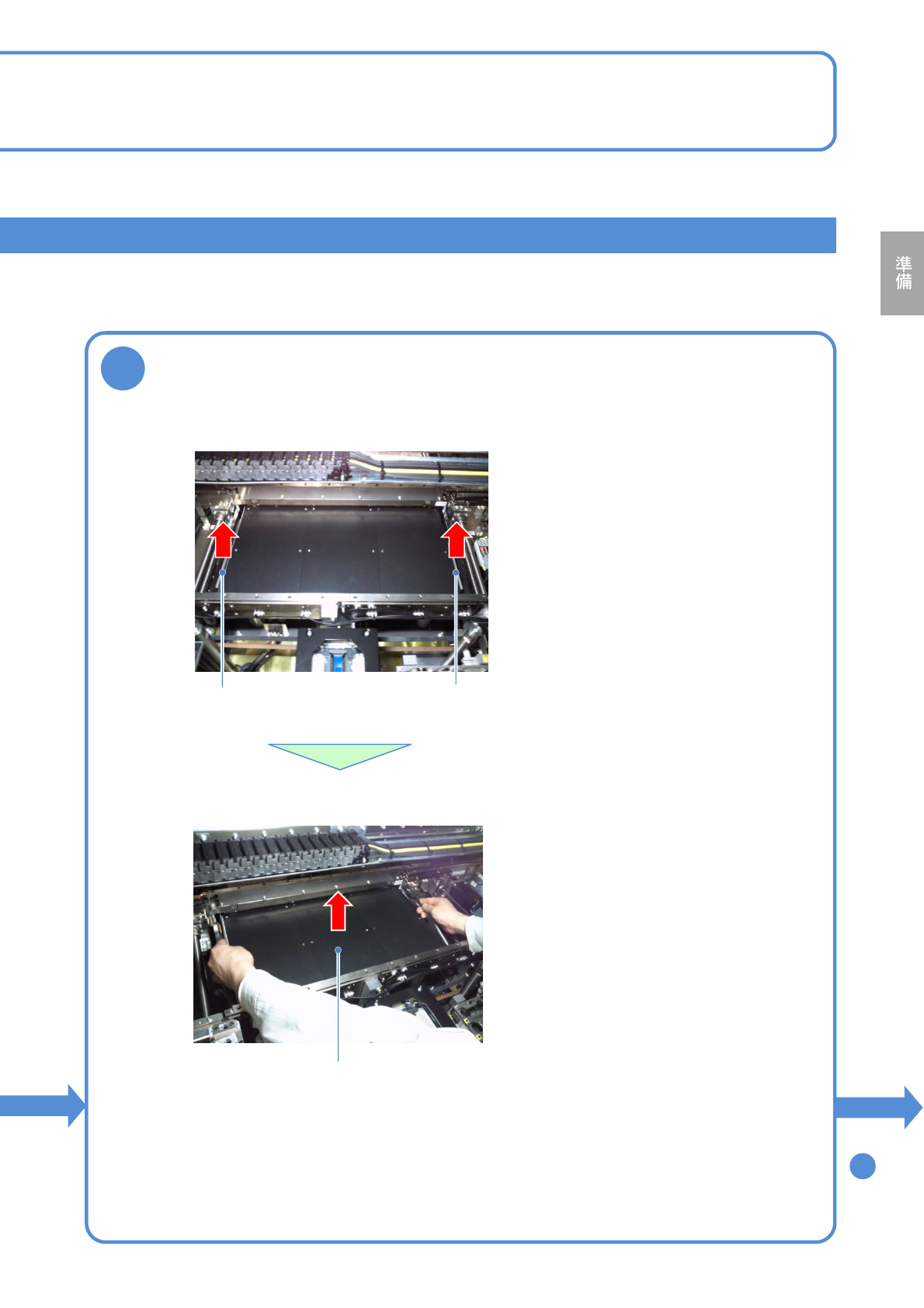

基板下受けブロック(自動交換用)を取り外す
手順
へ
9
●両手で上方向にゆっくり取り外す。
●ラインカメラ(LED照明上) にごみを落と
したり、ぶつけたりしない。
●各レーン同様に取り外す。
●操作側から、左右のレバーを持ち上げる。
基板下受けブロック(自動交換用)
取り出しレバー
●基板下受けブロック(自動交換用)を引き抜く。
取り出しレバー
NPM-TT2 EJM1EJ-MB-02O-05
個別
段取り
基板下受けピン(自動交換
用)の取り付け ２
2-5-7-3
9

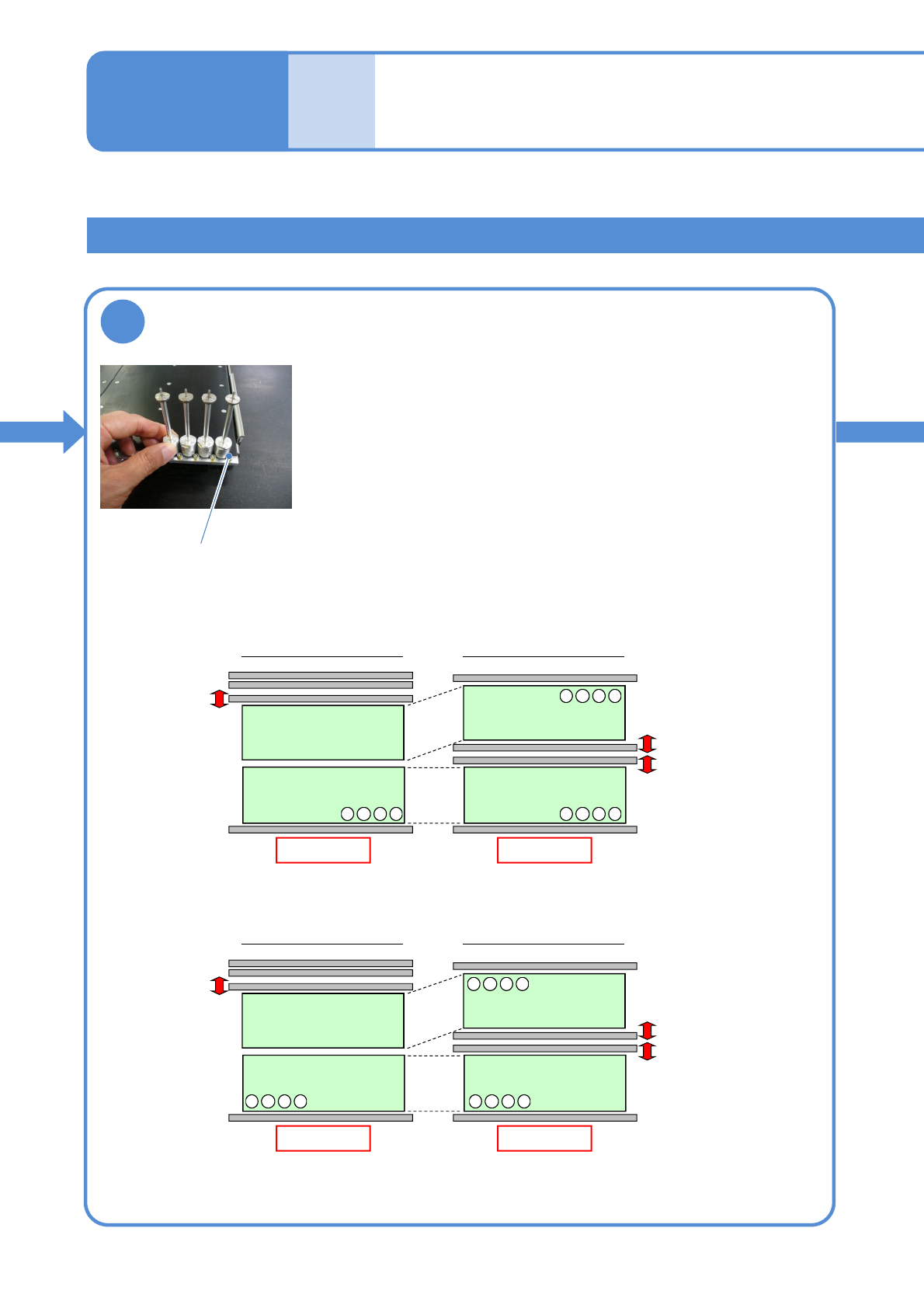

基板下受けブロック(自動交換用)に下受けピン
(自動交換用)をセットする
●下受けピンをセットするときは、必ずホームポジションにセッ
トする。 (コンベヤーとの干渉のおそれ)
●ホームポジションのボルトに押し当てながら、下受けピンを
セットする。 (配置動作時に吸着した下受けピンと干渉のおそ
れ)
●基板流れが左→右のときは、右端から順につめてセットする。
基板流れが右→左のときは、左端から順につめてセットする。
●シングルレーンモードの場合は、固定レール側のみセットす
る。
下受けピン(自動交換用)の取り付け 2
左 右流れ
後側
前側
シングルレーンモードの配置
前側
レーン2
レーン1
デュアルレーンモードの配置
前側
4321
･･･
4321
･･･
4321
･･･
右 左流れ
後側
前側
シングルレーンモードの配置
前側
レーン2
レーン1
デュアルレーンモードの配置
前側
4321
･･･
1234
･･･
1234
･･･
ボルト
操作編
2-5-7
