NPM-TT2 EJM1EJ-MB-02O-05
個別
段取り
基板下受けピン(自動交換
用)の取り付け ２
2-5-7-3
9
基板下受けブロック(自動交換用)に下受けピン
(自動交換用)をセットする
●下受けピンをセットするときは、必ずホームポジションにセッ
トする。 (コンベヤーとの干渉のおそれ)
●ホームポジションのボルトに押し当てながら、下受けピンを
セットする。 (配置動作時に吸着した下受けピンと干渉のおそ
れ)
●基板流れが左→右のときは、右端から順につめてセットする。
基板流れが右→左のときは、左端から順につめてセットする。
●シングルレーンモードの場合は、固定レール側のみセットす
る。
下受けピン(自動交換用)の取り付け 2
左 右流れ
後側
前側
シングルレーンモードの配置
前側
レーン2
レーン1
デュアルレーンモードの配置
前側
4321
･･･
4321
･･･
4321
･･･
右 左流れ
後側
前側
シングルレーンモードの配置
前側
レーン2
レーン1
デュアルレーンモードの配置
前側
4321
･･･
1234
･･･
1234
･･･
ボルト
操作編
2-5-7
NPM-TT2 EJM1EJ-MB-02O-05
2-5-7-4
10
●下受けピンをレールなどに当てないように、注意し
てセットする。
●基板下受けブロックをセットした後に、下受けピン
をボルト側に押し付けて、下受けピンがボルトに押
し当てられていることを確認する。
12 11
ウエスを取り外す
13
トレイフィーダーま
たは、交換台車を取
り付ける
●トレイフィーダーのとき
(→『メンテナンス編』
P.14-8)
●交換台車のとき(→『メン
テナンス編』P.3-2)

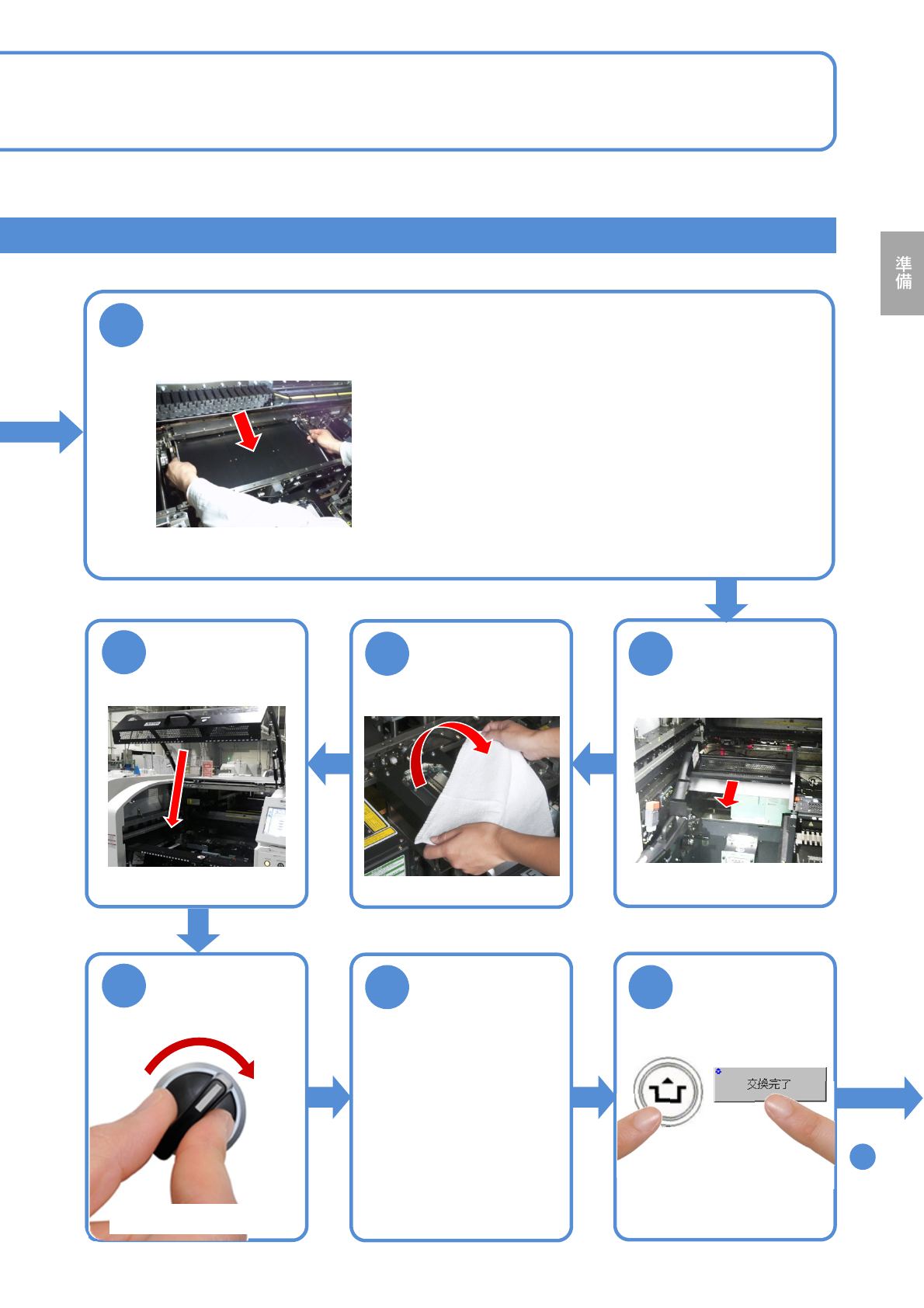

基板下受けブロック(自動交換用)を傾きがないように取付ける
（レールとの干渉の恐れ）
15 16
14
ACTIVATION
手順
へ
17
フィーダーテーブル
カバーを元に戻す
●交換台車のときのみ
●交換台車のときのみ
●交換台車のときのみ
SERVO
ON
NPM-TT2 EJM1EJ-MB-02O-05
下受けピン(自動交換用)の取り付け 3
2-5-7-5
基板下受けピン(自動交換
用)の取り付け 3
個別
段取り
17
ACTIVATION
●基板下受けブロックが下降
する。
●続けて、ホームポジションに
実際に配置されている下受け
ピンの本数と、下受けピン保
持数との確認を行う。
操作編
2-5-7
