NPM- TT2 EJM1EJ-MB-03O-0 2 3-2-10 -2 A B 元の画面に戻る。 C 表示の種類を選ぶ。 2 ( エラーの詳細情報が表示される ) ヘッドごとの吸着情報 ( → P.3-2-1 -10 ) C A B C

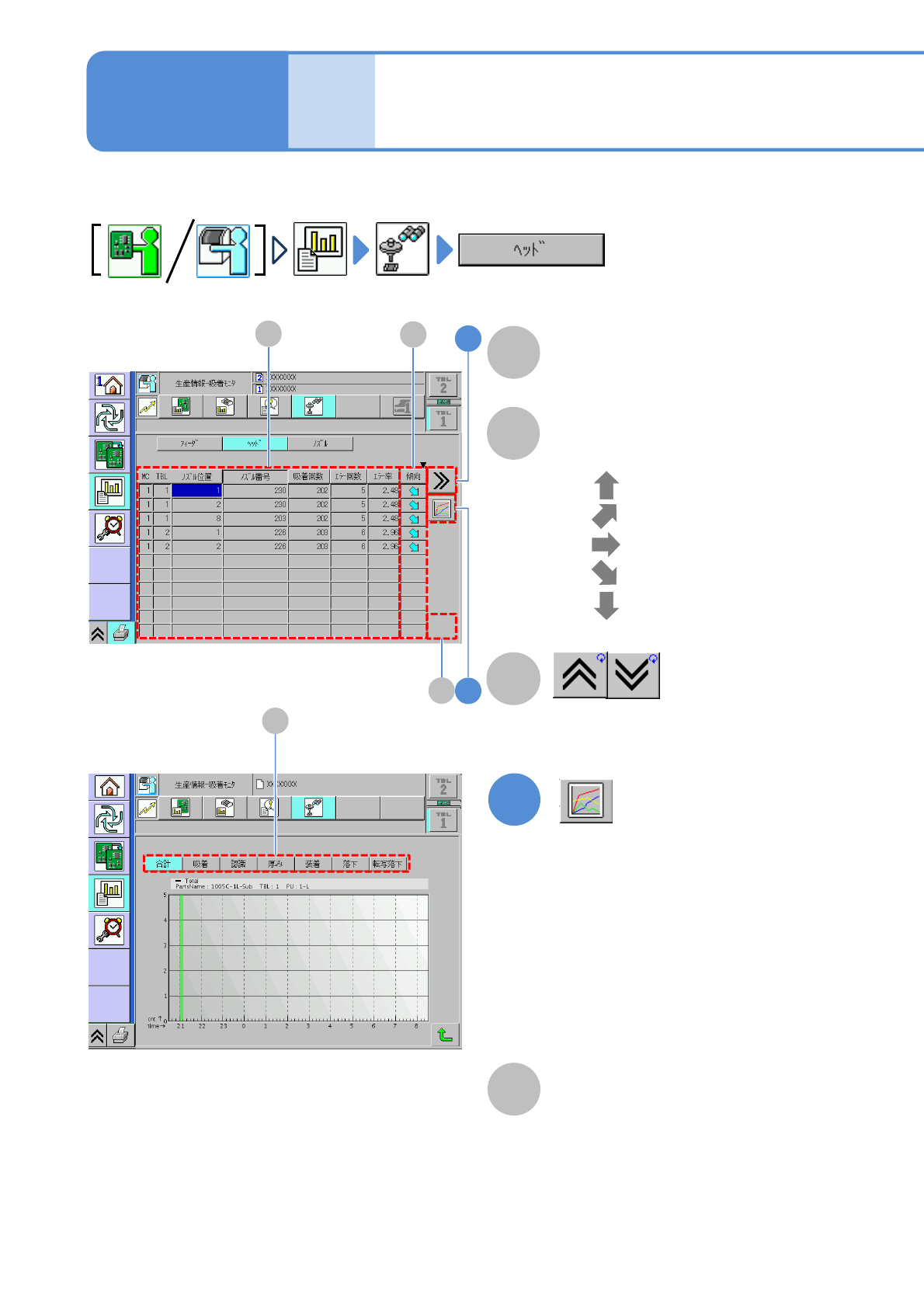

NPM-TT2 EJM1EJ-MB-03O-02
3-2-10-1
ノズルの部品吸着情報をノズルごとに確認できます。
生産情報
ヘッドの吸着モニター
1
B
傾向
エラー率の増減傾向が表示される。
●
●
●
●
●
：超上昇傾向
：上昇傾向
：変わらない傾向
：超下降傾向
：下降傾向
（部品のエラー回数のグラフが表示
される）
A
ヘッドごとの吸着情報
(→P.3-2-1-10)
前後の表が表示される。
C
●選択中のヘッドの1時間当たりのエ
ラー回数がグラフに表示される。
縦軸:エラー回数
横軸:時間
●エラーの合計、またはエラーの項
目を選択することで、グラフの表
示を切り替えることができる。
D
エラーの合計、およびエラーの
項目
(→ P.3-2-4-2)
D
操作編
3-2-10
1
2
B
C
A

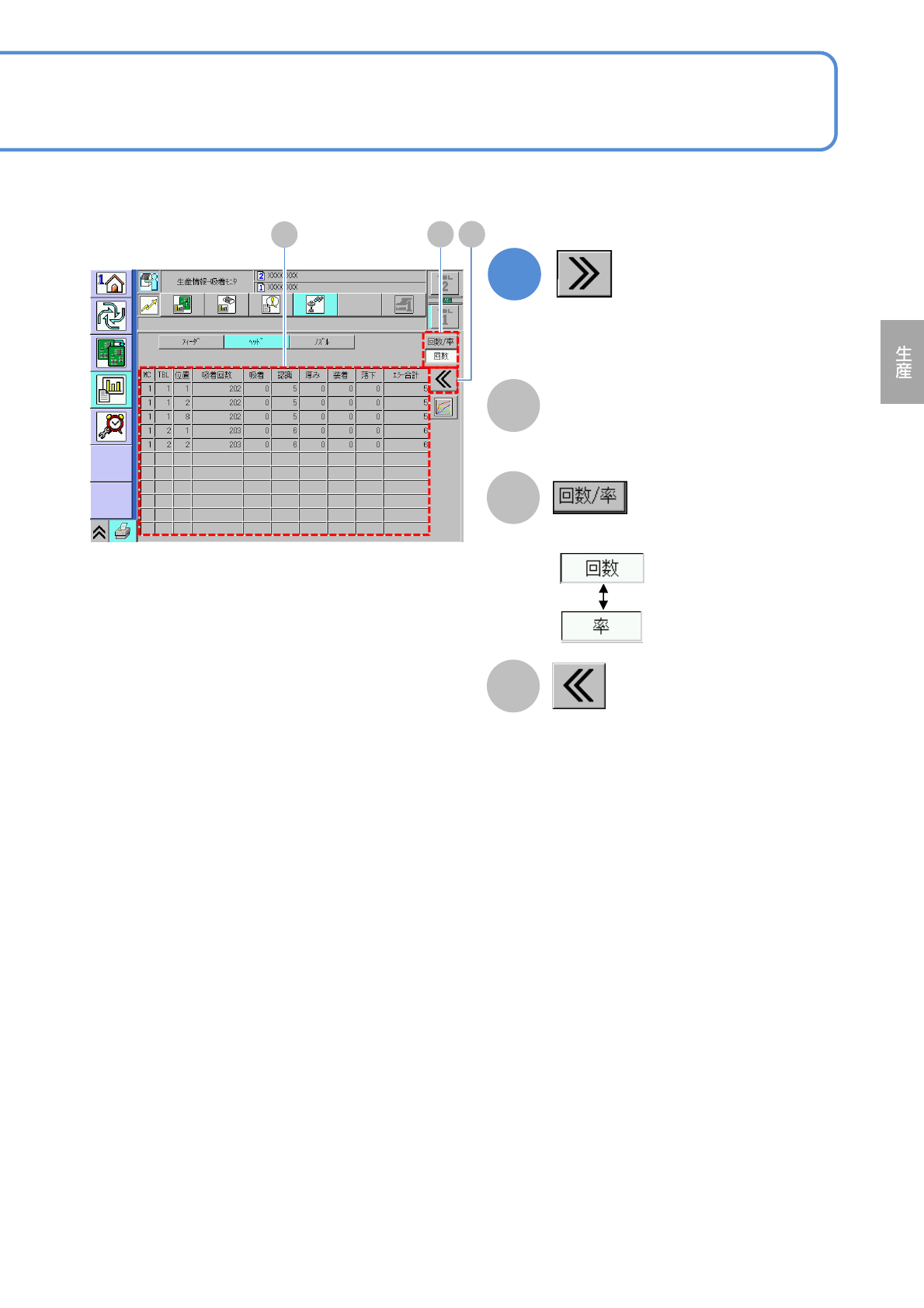

NPM-TT2 EJM1EJ-MB-03O-02
3-2-10-2
A
B
元の画面に戻る。
C
表示の種類を選ぶ。
2
(エラーの詳細情報が表示される)
ヘッドごとの吸着情報
(→P.3-2-1-10)
C
A
B C

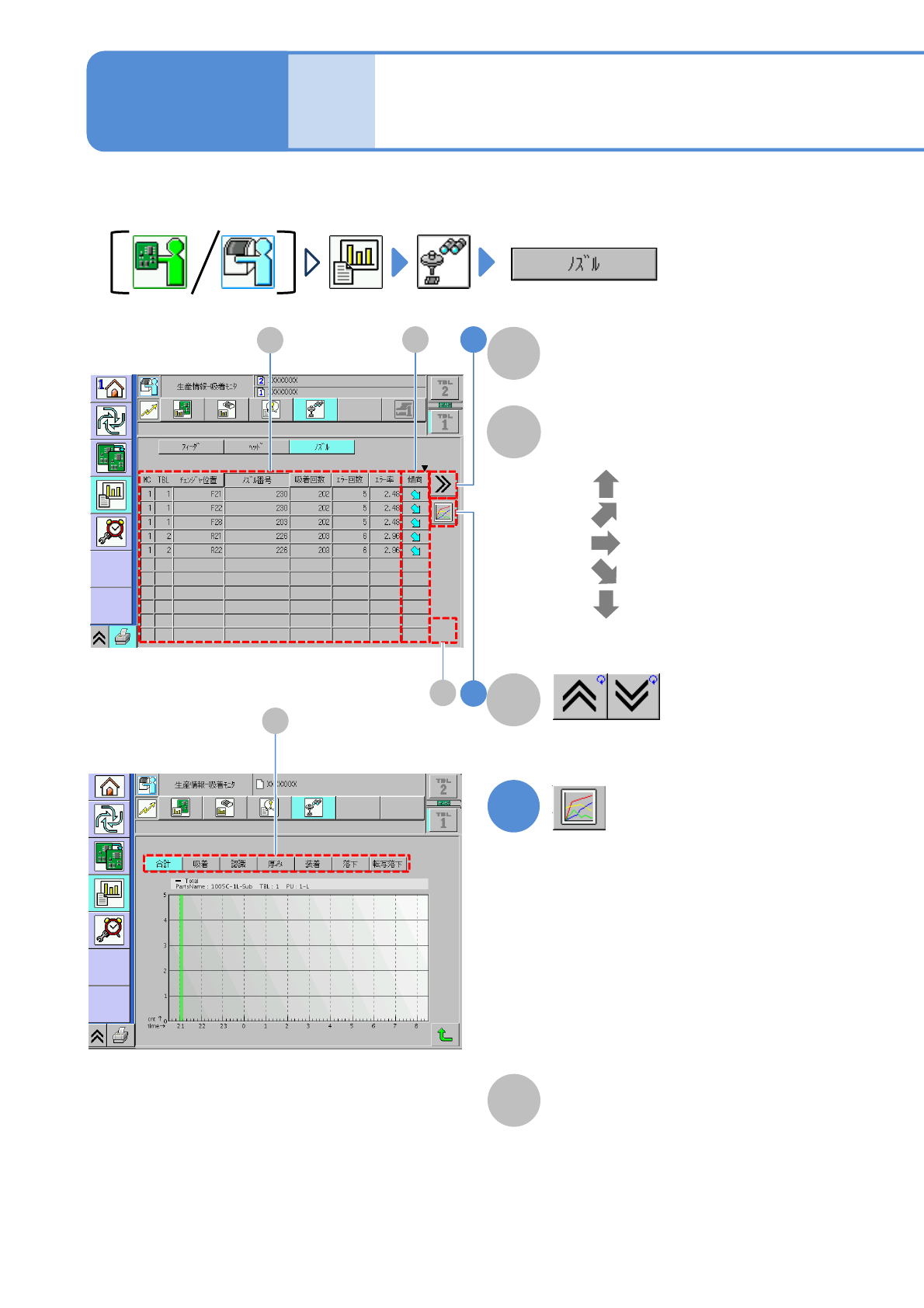

NPM-TT2 EJM1EJ-MB-03O-02
3-2-11-1
ノズルの吸着状況を確認できます。
生産情報
ノズルの吸着モニター
1
B
傾向
エラー率の増減傾向が表示される。
●
●
●
●
●
：超上昇傾向
：上昇傾向
：変わらない傾向
：超下降傾向
：下降傾向
A
操作編
3-2-11
ノズルごとの吸着情報
(→P.3-2-1-12)
前後の表が表示される。
C
（部品のエラー回数のグラフが表示
される）
●選択中のヘッドの1時間当たりのエ
ラー回数がグラフに表示される。
縦軸:エラー回数
横軸:時間
●エラーの合計、またはエラーの項
目を選択することで、グラフの表
示を切り替えることができる。
D
エラーの合計、およびエラーの
項目
(→ P.3-2-5-2)
D
1
2B
A
C
