NPM- TT2 EJM1EJ-MB-03O-0 2 ■“トレイ補給部使用”が“ OFF ”のとき ( 下図 の“設定”項目が“ OFF ”のとき ) ■“トレイ補給部使用”が“ ON ”のとき ( 下図 の“設定”項目が“ ON ”のとき ) 3-3-4 トレイフィーダーから供給された不良の部品は、排 出パレットに排出されます 。 生産中排出パレットが満杯で排出する部品をノズル が吸着すると、メッセージ が表示される。 1 部品の 補…
NPM-TT2 EJM1EJ-MB-03O-02
3-3-3
部品の
補充
3
1
供給扉を開く
クランプを解除す
る
5 4
トレイを交換する
トレイを固定する
2
パレットを取り出
す

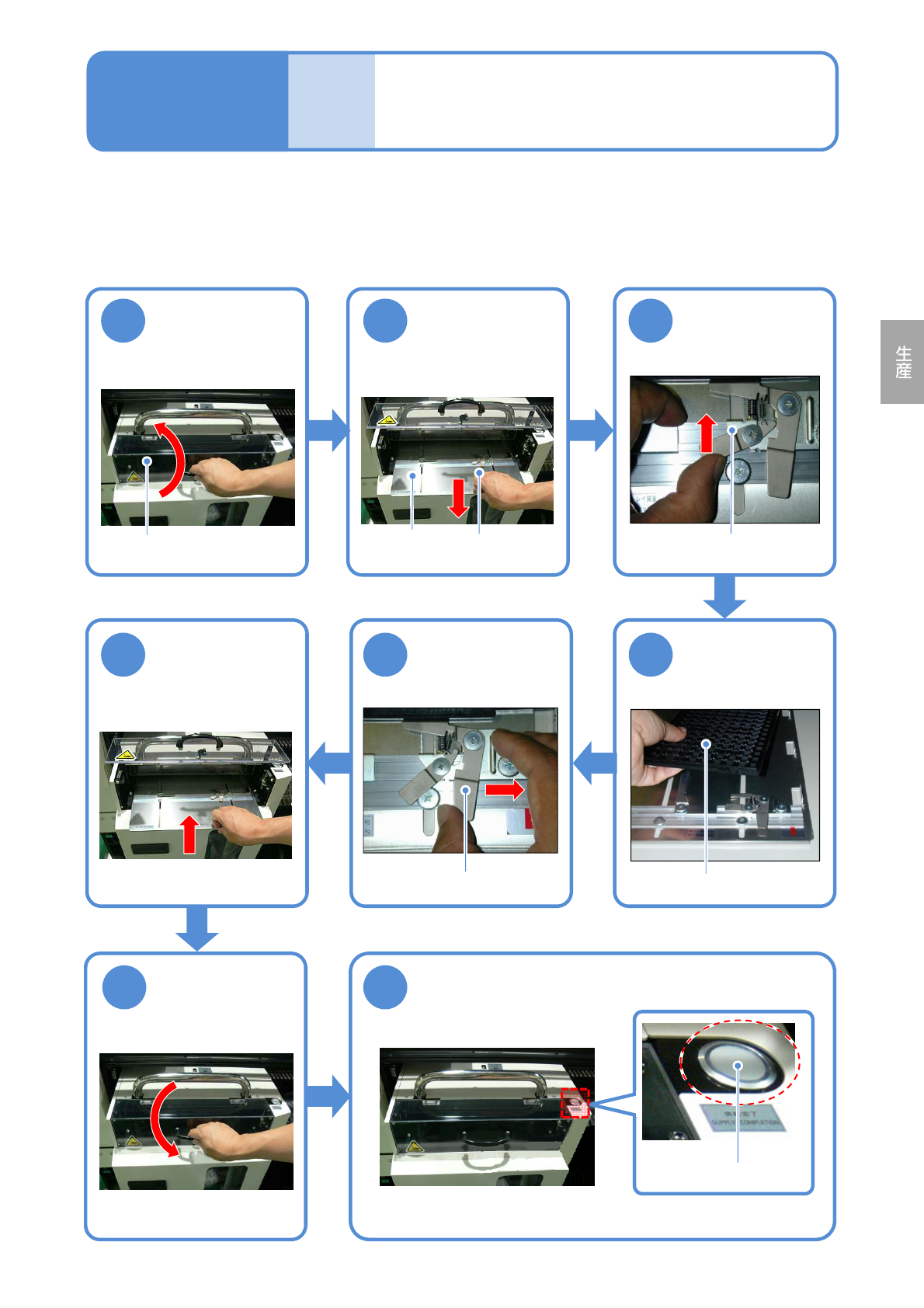

トレイ内の部品がなくなったら、新しい部品の入ったトレイと交換してください。
6
パレットを取り
付ける
7
供給扉を閉じる
8
供給完了ボタンを押す
(パレットがマガジン内へ移動する)
供給扉
パレット
クランプ解除レバー
トレイ
クランプ
供給完了ボタン
トレイの交換
(トレイフィーダー)
操作編
3-3-3
クランプレバー
NPM-TT2 EJM1EJ-MB-03O-02
■“トレイ補給部使用”が“OFF”のとき(下図 の“設定”項目が“OFF”のとき)
■“トレイ補給部使用”が“ON”のとき(下図 の“設定”項目が“ON”のとき)
3-3-4
トレイフィーダーから供給された不良の部品は、排出パレットに排出されます。
生産中排出パレットが満杯で排出する部品をノズルが吸着すると、メッセージが表示される。
1
部品の
補充
排出パレット
メッセージを確認し、
下記のいずれかを実施する
操作編
3-3-4
1
A
A
トレイ補給部使用
(→P.5-1-1 ‘オプションの設定’)
■「マシン」－「設定」ー「トレイ」ー「オプション」画面
A
A
排出パレットは補給部に移動するのでトレイを交換する。
(→P.3-3-3 ‘トレイの交換(トレイフィーダー)’)
設備はエラー停止するので、マガジンを交換する。
(→P.2-4-2
-5 ‘マガジンをトレイフィーダーから取り出す’)
4 設定変更
