NPM-TT2 EJM1EJ-MB-04O-03
4-1-8-3
データ
修正
部品形状データの修正 ２
角チップ部品 ２
3
操作編
4-1-8
54
4

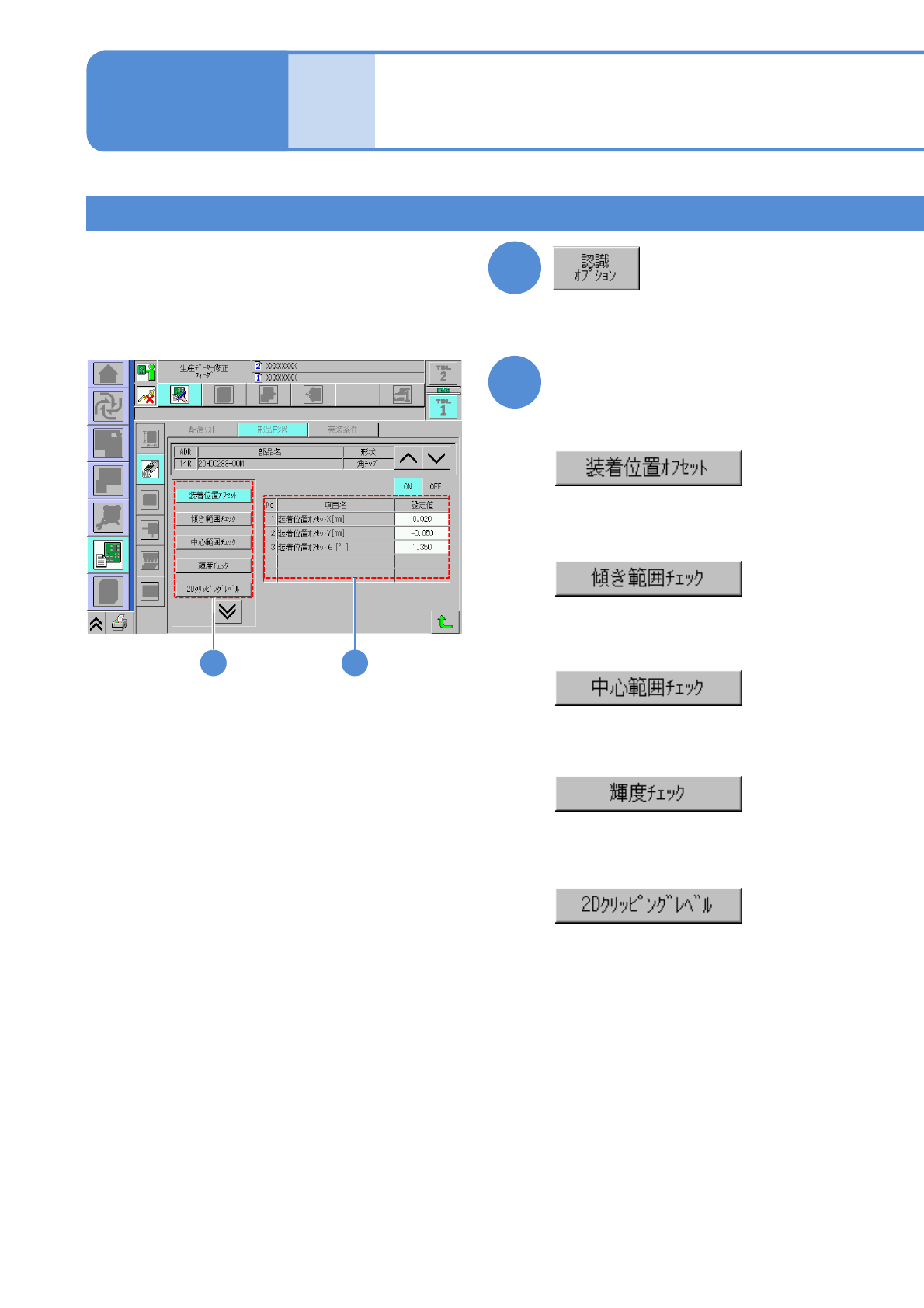

確認する項目を選ぶ
認識オプションデータの確認、修正を行
う。
● 2Dクリッピングレベルデータ
を選んで、関連するデータを
表示する。
●装着位置オフセットデータを選ん
で、関連するデータを表示する。
●傾き範囲確認データを選んで、
関連するデータを表示する。
●中心範囲確認データを選んで、
関連するデータを表示する。
●輝度確認データを選んで、関連す
るデータを表示する。
NPM-TT2 EJM1EJ-MB-04O-03
4-1-8-4
5
必要な箇所を修正する
●挿入リード検出を選んで、関連す
るデータを表示する。
●挿入リード（全体）を選んで、関
連するデータを表示する。
●フラックスチェックデータを選ん
で、関連するデータを表示する。
●3Dクリッピングレベルデータを選
んで、関連するデータを表示する。
（カメラ種別が３Dのときだけ）
●3Dセンサー制御データを選んで、
関連するデータを表示する。
（カメラ種別が３Dのときだけ）
●輝度差チェックを選んで、関連す
るデータを表示する。
NPM-TT2 EJM1EJ-MB-04O-03

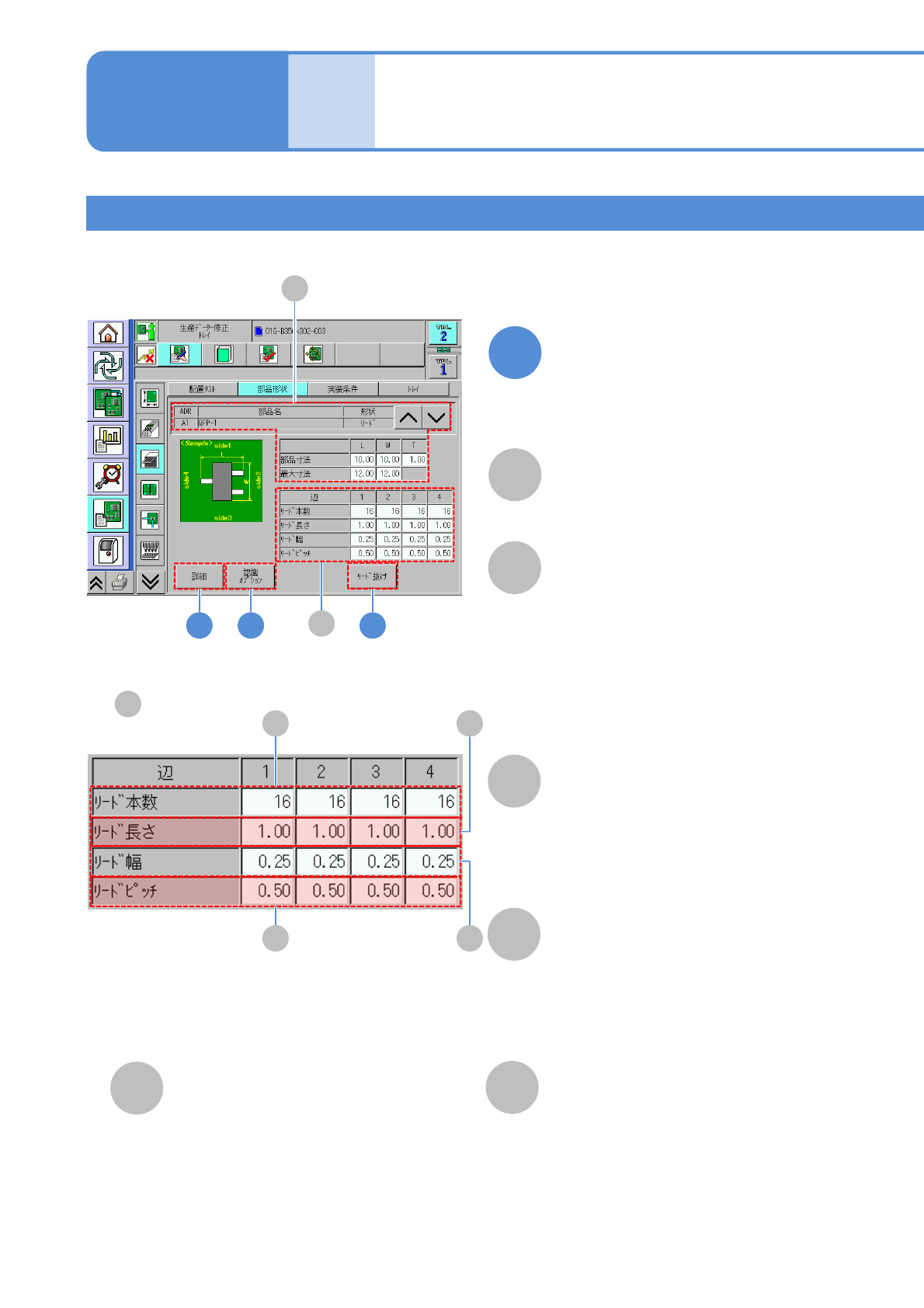

リード付き部品 １
C
B
A
B
2
リード情報
1：上辺のリード本数。
2：右辺のリード本数。
3：下辺のリード本数。
4：左辺のリード本数。
●単位：本。
3
A
部品情報
リード本数
4
■ 拡大図
B
C
F
D
E
D
1：上辺のリード長さ。
2：右辺のリード長さ。
3：下辺のリード長さ。
4：左辺のリード長さ。
●単位：mm。
リード長さ
E
1：上辺のリード幅。
2：右辺のリード幅。
3：下辺のリード幅。
4：左辺のリード幅。
●単位：mm。
リード幅
F
1：上辺のリードピッチ。
2：右辺のリードピッチ。
3：下辺のリードピッチ。
4：左辺のリードピッチ。
●単位：mm。
リードピッチ
データ
修正
部品形状データの修正 ３
4-1-8-5
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
1
操作編
4-1-8
(→P.4-1-8-1)
