NPM-TT2 EJM1EJ-MB-04O-03
リード付き部品 １
C
B
A
B
2
リード情報
1：上辺のリード本数。
2：右辺のリード本数。
3：下辺のリード本数。
4：左辺のリード本数。
●単位：本。
3
A
部品情報
リード本数
4
■ 拡大図
B
C
F
D
E
D
1：上辺のリード長さ。
2：右辺のリード長さ。
3：下辺のリード長さ。
4：左辺のリード長さ。
●単位：mm。
リード長さ
E
1：上辺のリード幅。
2：右辺のリード幅。
3：下辺のリード幅。
4：左辺のリード幅。
●単位：mm。
リード幅
F
1：上辺のリードピッチ。
2：右辺のリードピッチ。
3：下辺のリードピッチ。
4：左辺のリードピッチ。
●単位：mm。
リードピッチ
データ
修正
部品形状データの修正 ３
4-1-8-5

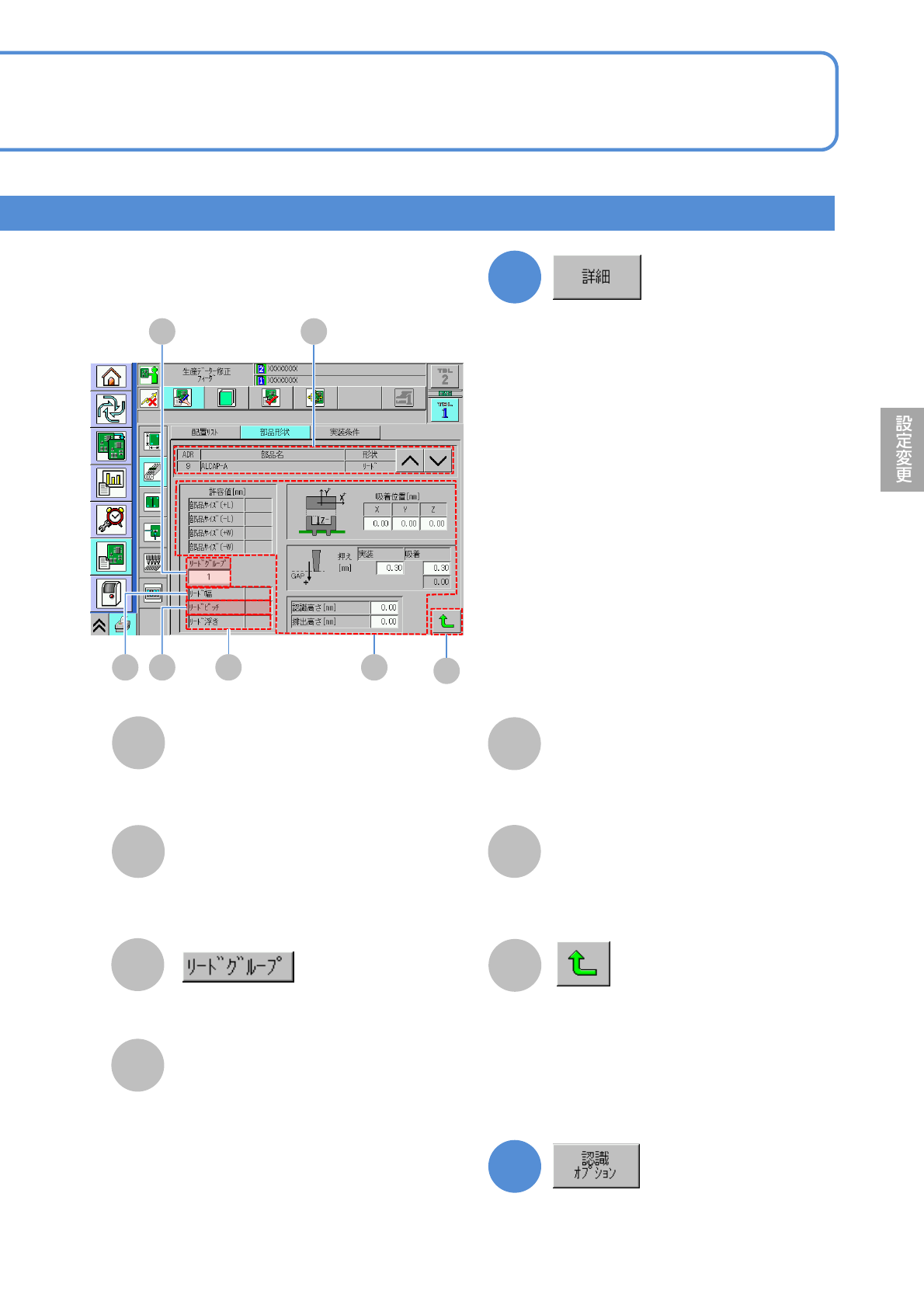

画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
1
操作編
4-1-8
(→P.4-1-8-1)
NPM-TT2 EJM1EJ-MB-04O-03
2
4-1-8-6
A
部品情報
部品サイズの許容値と
吸着／実装情報
B
C
D
リード幅
リードグループを選ぶ。
上辺、右辺、下辺、左辺のリードの幅の
許容値。
E
リード浮き
F
リードピッチ
リードの浮きの許容値。
上辺、右辺、下辺、左辺のリードピッ
チの許容値。
G
元の画面に戻る。
3
D
C
E F
A
B
G
(→P.4-1-8-2)
(→P.4-1-8
-1)
詳細データの確認、修正を行う。
認識オプションデータの確認、修正を
行う。
(→P.4-1-8
-3)
NPM-TT2 EJM1EJ-MB-04O-03
4-1-8-7
AB
F
E
D G
C
C
A
B
部品名
リード本数
辺
それぞれの辺のリード数。
確認する部品の辺を選ぶ。
4
D
リード情報
それぞれの部品のリードの有無。
F
G
H
H
元の画面に戻る。
データ
修正
部品形状データの修正 ４
リード付き部品 ２
E

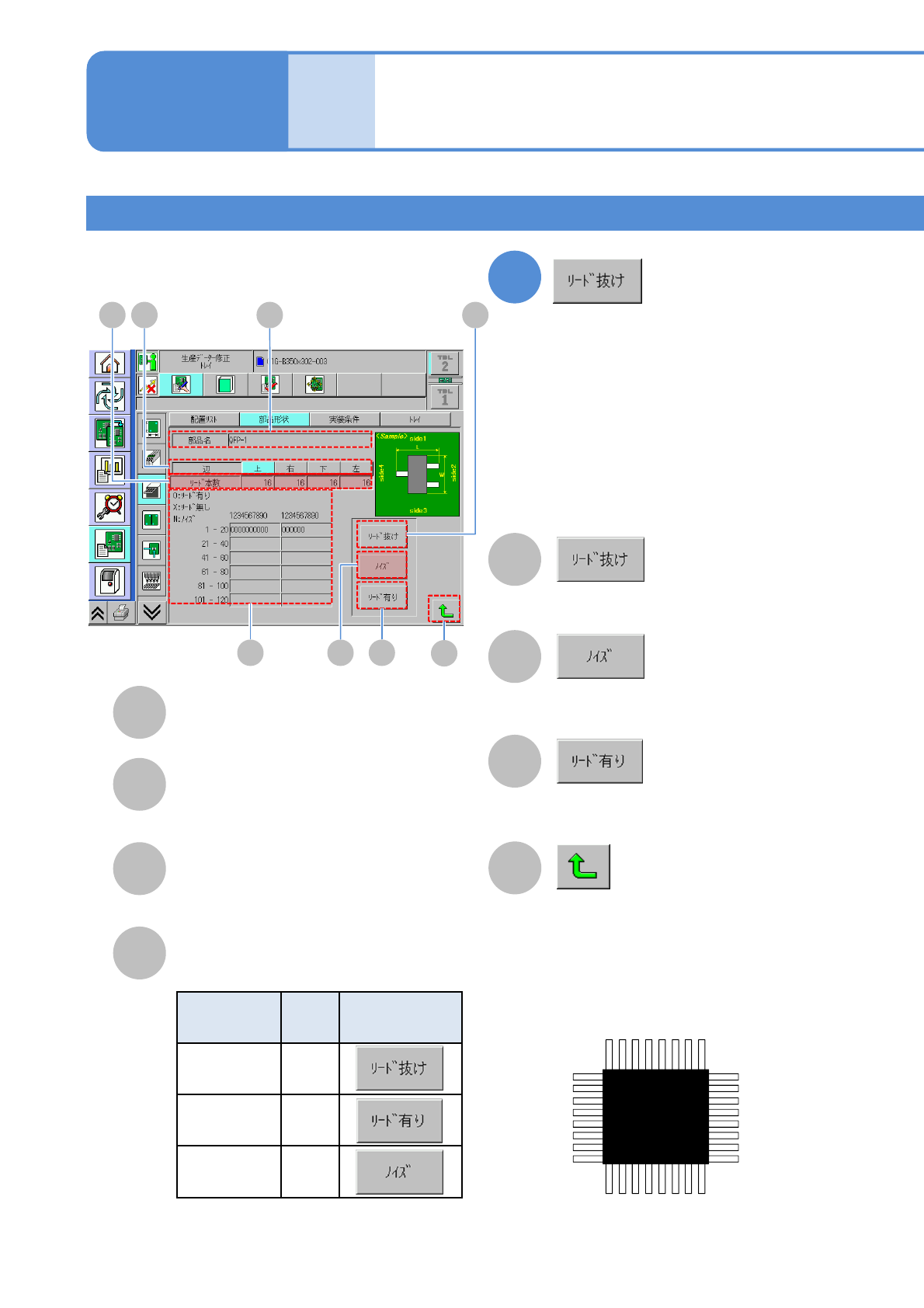

“リード抜け”位置を設定する画面を
表示する。
“ノイズ”位置を設定する画面を表示
する。
“リード有り”位置を設定する画面を
表示する。
リード情報 記号 設定ボタン
リードあり ○
リードなし ×
ノイズ
N
操作編
4-1-8
1 2 3 4 ･･･
上辺
1
2
3
4
･
･
･
･･･ 4 3 2 1
右辺
下辺
1
2
3
4
･
･
･
左辺
リードの順番は時計回り基準。
リード抜け情報の確認、修正を行う。
