NPM- TT2 EJM1EJ-MB-04O-0 3 データ 修正 それぞれのフィーダーアドレスに登 録されている部品の装着条 件データを確認と修正する 方法を説明します。 C B 項目名 設定値 それぞれの項目の装着条件。 吸着・装着・ノズル条件の確認と修正 装着条件データの修正 それぞれの項目の設定は、 NPM-DGS 取 扱説明書を参照願います。 お願い A 部品情報 (→P.4-1-8 -1 ) 画面上の必要な箇所のデータを 修…
NPM-TT2 EJM1EJ-MB-04O-03
4-1-8-14
4
形状オプションデータの確認、修正を
行う。
5
確認する項目を選ぶ
5
6
6
必要な箇所を確認・修正する
●リードグループの情報に関連する
データを表示する。
●ボールグループの情報に関連する
データを表示する。
●挿入リードグループの情報に関連
するデータを表示する。
●長方形の情報に関連するデータを
表示する。
●丸の情報に関連するデータを表示
する。
●ラインの情報に関連するデータを
表示する。
●コーナーの情報に関連するデータ
を表示する。
NPM-TT2 EJM1EJ-MB-04O-03
データ
修正
それぞれのフィーダーアドレスに登録されている部品の装着条件データを確認と修正する方法を説明します。
C
B
項目名
設定値
それぞれの項目の装着条件。
吸着・装着・ノズル条件の確認と修正
装着条件データの修正
それぞれの項目の設定は、NPM-DGS取扱説明書を参照願います。
お願い
A
部品情報
(→P.4-1-8-1)
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
1
操作編
4-1-9
4-1-9-1
D B C
A
D
条件設定の切り替え
●
●
●
●
●
ユニット設定の‘バーティカルライ
ンカメラ計測’ が‘ON’ の場合のみ
表示される。(→P.5-1-1)
NPM-TT2 EJM1EJ-MB-04O-03
1

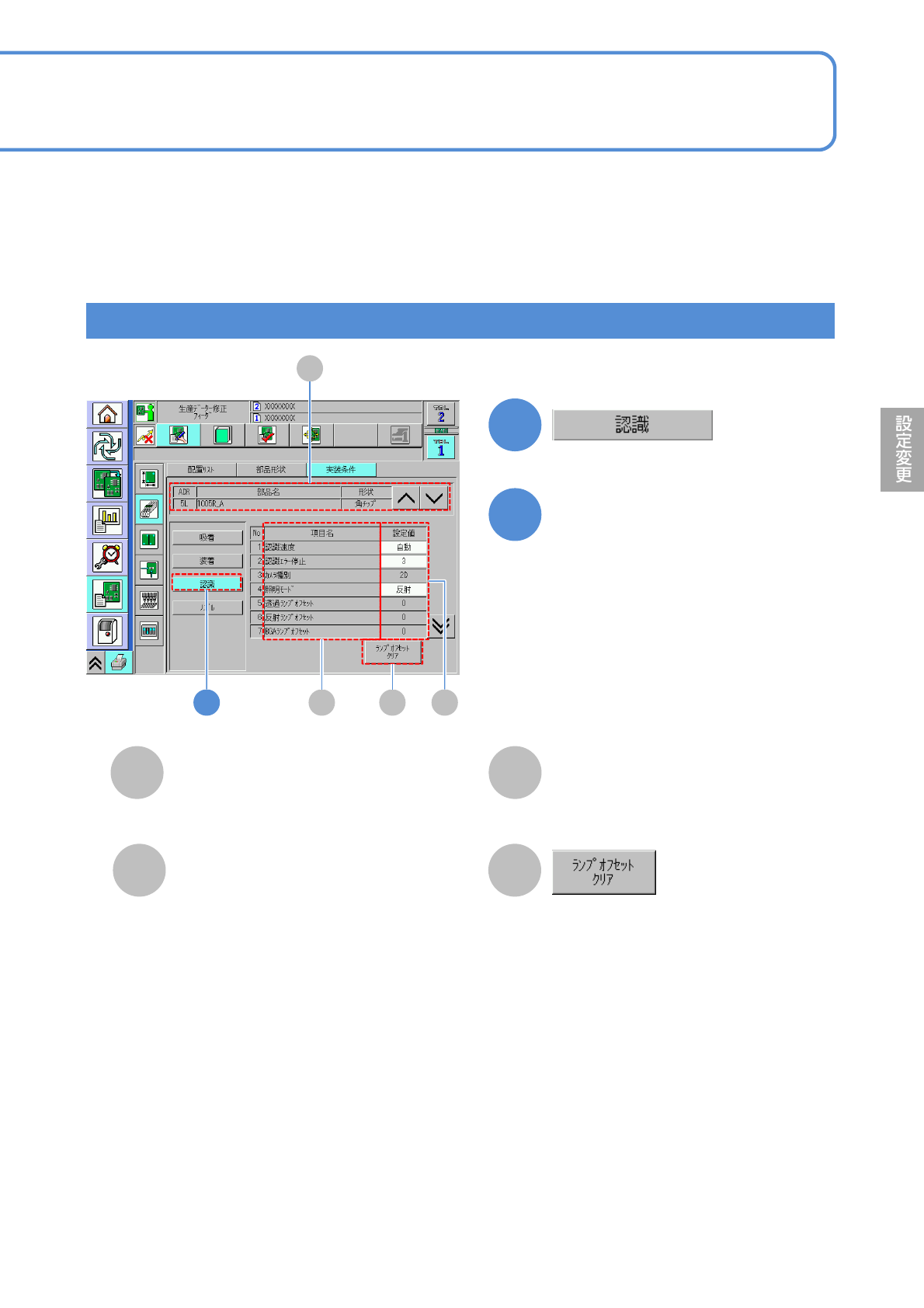

認識条件の確認/修正
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
2
4-1-9-2
1 B CD
A
ランプ値のオフセットデータが初期化
される。
C
B
項目名
設定値
それぞれの項目の装着条件。
D
A
部品情報
(→ P.4-1-8-1)
認識速度:
・(自動／高速／中速／低速)
認識エラー停止:
・(1回／3回)
カメラ種別:
・(2D／3D)
照明モード:
・(透過／反射／BGA)
透過ランプオフセット:
・部品認識時の透過ランプオフセット値
反射ランプオフセット:
・部品認識時の反射ランプオフセット値
BGAランプオフセット:
・部品認識時のBGAランプオフセット値
極性:
・部品の極性有無
部品周辺付着物の確認:
・部品を2個吸着した場合は、認識エラー。
余剰部品が基板上へ落下するのを防止。
