NPM-TT2 EJM1EJ-MB-04O-03
4-1-13-6

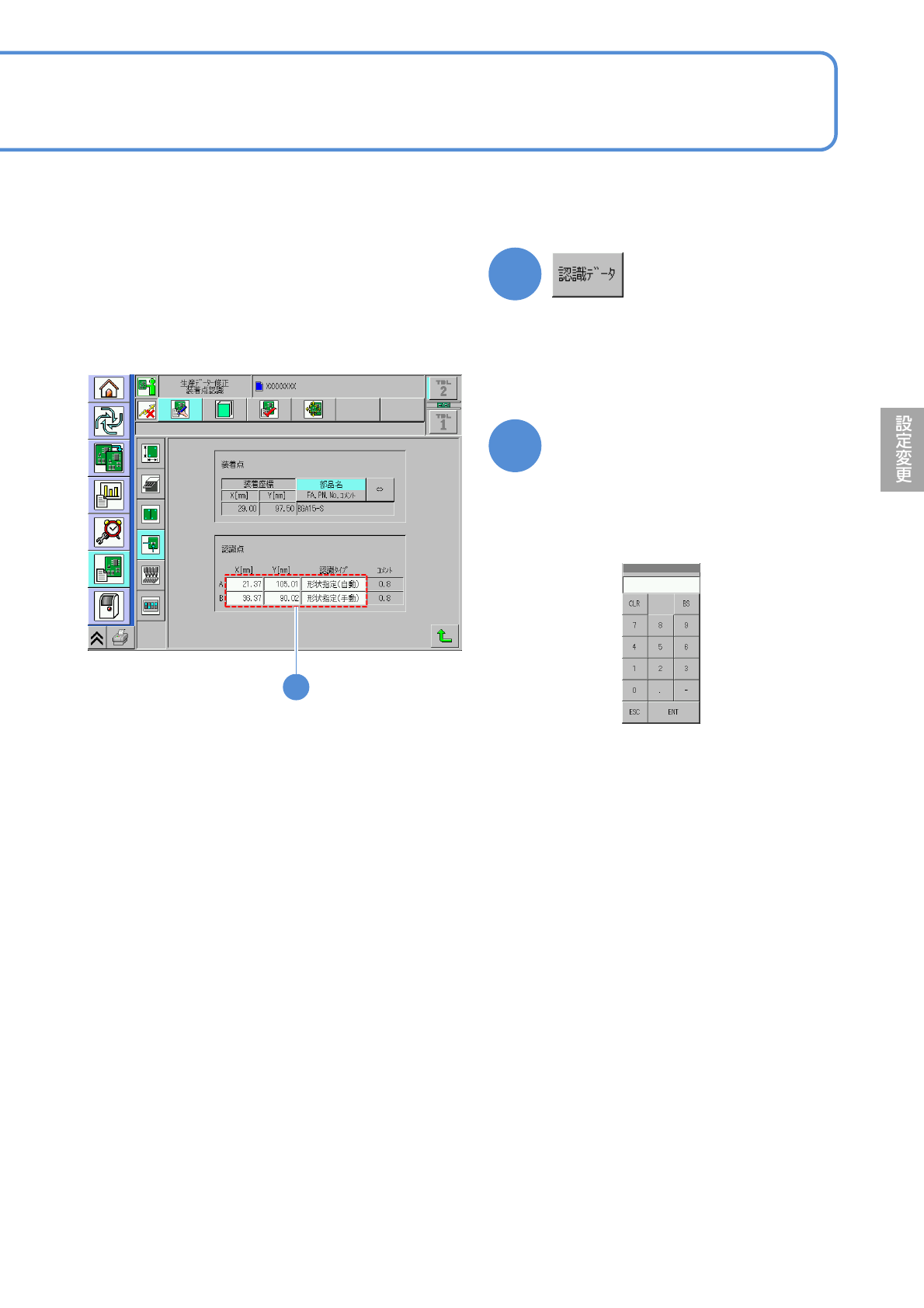

画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示
される。
5
5
■X[mm],Y[mm]ときの入力画面
■認識タイプの入力画面
(→P.4-1-3)
4
●装着点の認識データがあるときに有効
になる。
■装着点を修正するとき
NPM-TT2 EJM1EJ-MB-04O-03
4-1-14-1

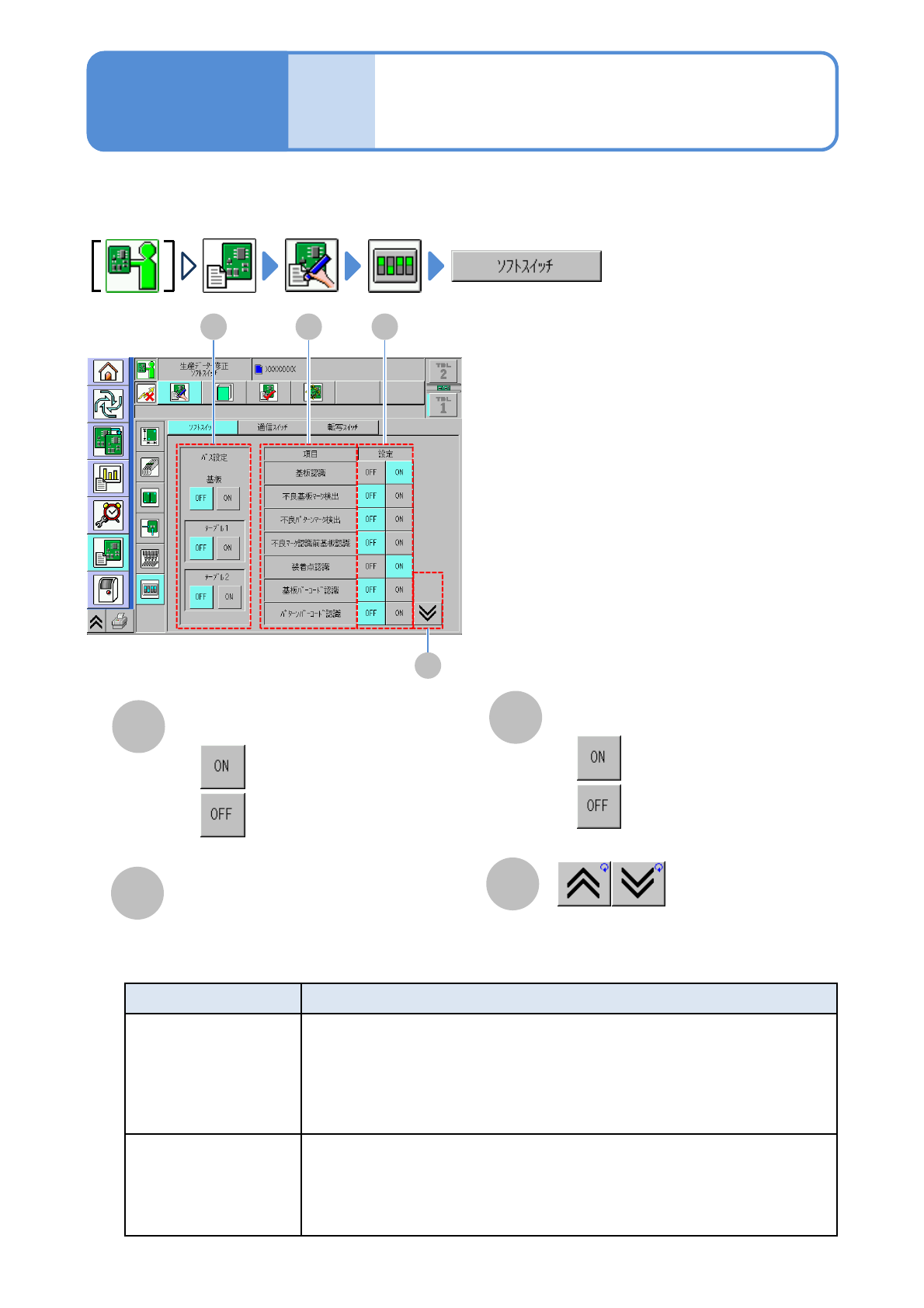

運転条件の設定やパステーブルのON/OFFを切り替えます。
データ
修正
ソフトスイッチの設定
操作編
4-1-14
A
D
B C
A
B
項目
C
D
前後の表が表示される。
パス設定
設定
ソフトスイッチ項目を表示。
下記項目以外の設定について
(→『 NPM-DGS 』取扱説明書を参照)
●
●
：パスする。
：パスしない。
●
●
：有効。
：無効。
項目 説明
セーフモード動作
(3ノズルヘッドの場合)
ON設定時には以下を行う。
・吸着、装着時のX軸、Y軸、Z軸の重ね合わせ動作を行なわない。
・吸着、装着時の予備下降を行わない。
・吸着、装着時にX軸、Y軸が移動する前に真空センサーによる吸着確認を
行い、吸着エラーを検出した場合は吸着エラー回数にかかわらず、その
場で動作を停止する。
パターン/グループマー
ク認識
基板認識補正
[ON]設定時には、パターン/パターングループ認識の前に基板マーク認識を
行います。
設定の変更は、NPM-DGSのソフトウェアスイッチ設定項目「パターン/パ
ターングループ認識前の基板マーク認識」にて行ってください。（設備本
体では変更できません。）
NPM-TT2 EJM1EJ-MB-04O-03
4-1-14-2
