NPM- TT2 EJM1EJ-MB-04O-0 3 生産 データ ティーチ ング 4-2-2 -1 基板認識 パターン 1 パターン 2 パターン 3 パターン 4 パターン 5 パターン 6 パターン 9 パターン 10 パターン 11 パターン 12 パターン 13 パターン 14 パターン 15 パターン 16 グループ 認識マーク 不良グループ マーク グループ 認識マーク 基板認識マーク 基板認識マーク 不良マーク パターン…
NPM-TT2 EJM1EJ-MB-04O-03

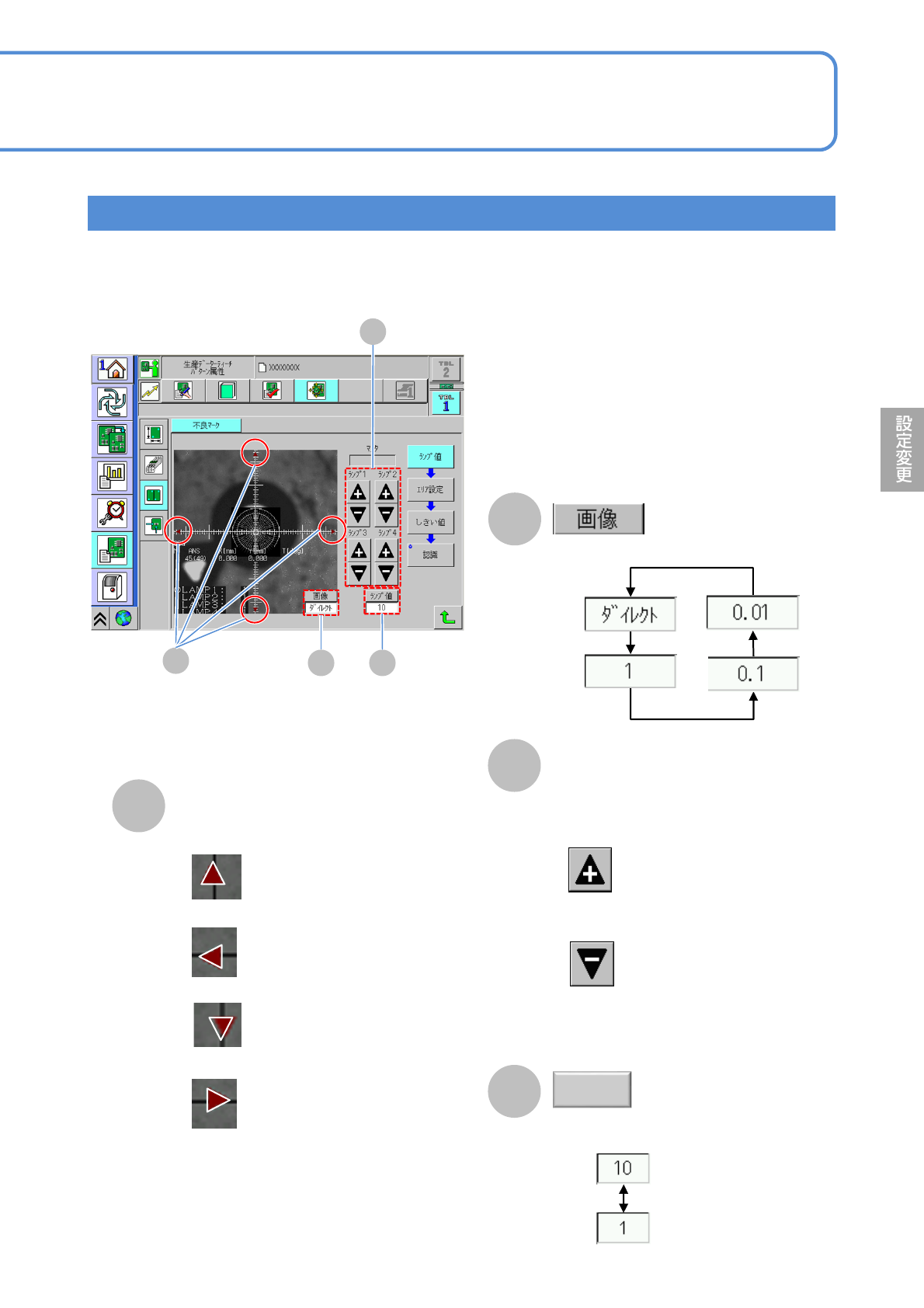

ランプ値の調整
ティーチングで得られる画像が見えにくいときに照明(ランプ)を調整する方法を説明します。
4-2-1-3
A
インチングキー
■カメラを上方向に移動させるとき
■カメラを下方向に移動させるとき
■カメラを左方向に移動させるとき
■カメラを右方向に移動させるとき
A
B
C
D
ﾗﾝﾌﾟ値
C
B
D
ランプ値の変更レートを切り替える。
移動率を切り替える。
ランプ値調整ボタン
■ランプ値を増加させるとき
（明るくするとき）
■ランプ値を減少させるとき
（暗くするとき）
※ランプは、内側から順にランプ1(内)
→ランプ4(外)に配置されている。
NPM-TT2 EJM1EJ-MB-04O-03
生産
データ
ティーチ
ング

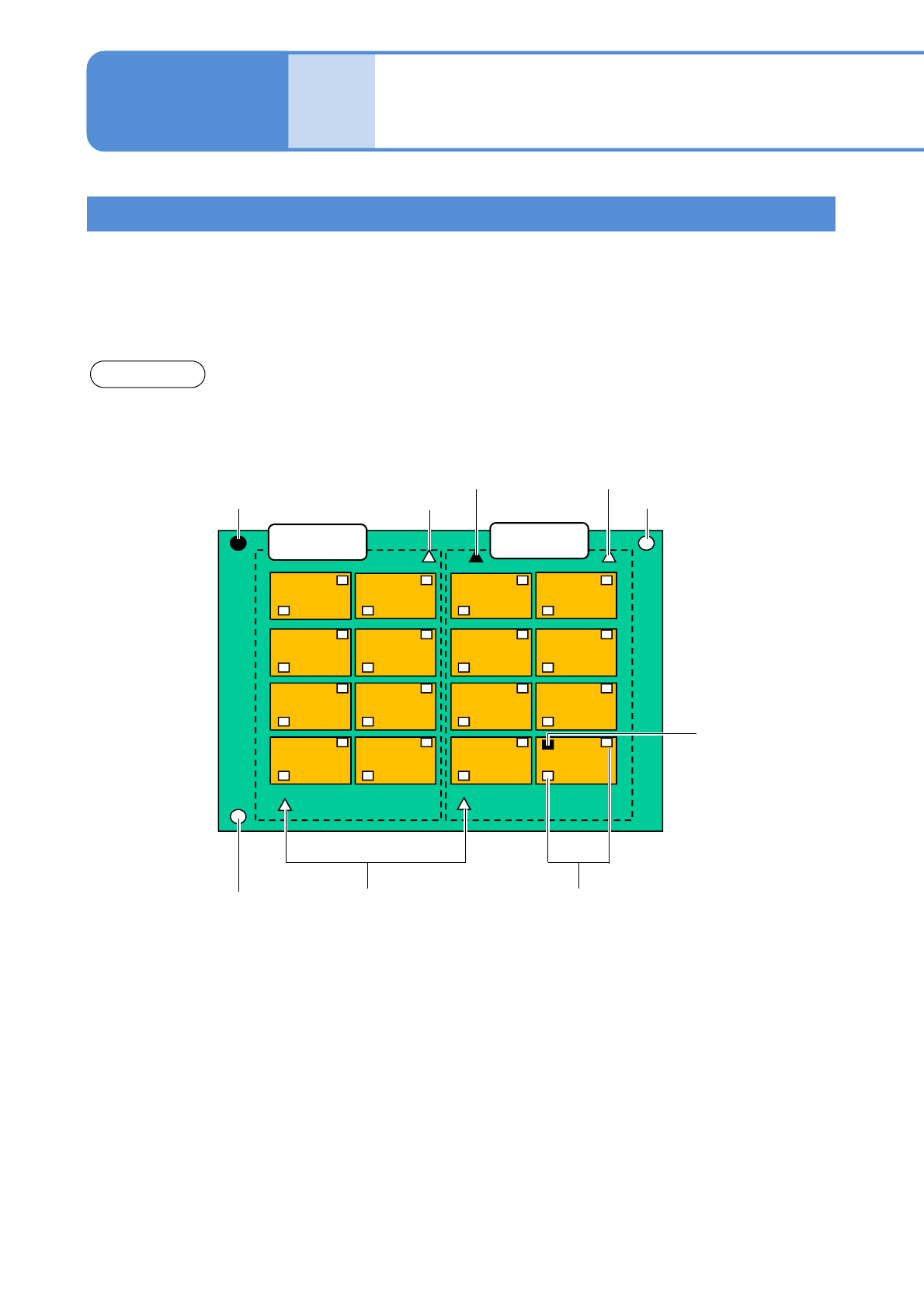

4-2-2-1
基板認識
パターン 1 パターン 2
パターン 3
パターン 4
パターン 5
パターン 6
パターン 9
パターン10
パターン 11
パターン 12
パターン 13 パターン 14
パターン 15 パターン 16
グループ
認識マーク
不良グループ
マーク
グループ
認識マーク
基板認識マーク
基板認識マーク
不良マーク
パターン 7
パターン 8
不良パターン
マーク
パターン
認識マーク
基板認識ティーチング １
グループ 1
グループ
認識マーク
基板
グループ 2
操作編
4-2-2
基板のプリントパターン上のマークを認識して生産データのプリントパターンの位置とのずれを算出す
ることによって、生産データを補正します。
装着する際には、装着を行うための認識マークを設定してください。
●認識モードには、「基板」/「グループ」/「パターン」の3種類があり、その種類ごとに認識マークと
不良マーク(不良を判断するためのマーク)を設定できます。
NPM-TT2 EJM1EJ-MB-04O-03
4-2-2-2
ティーチングの流れ
基板データの入力
基板認識データの入力
ティーチングの開始
ランプ値の設定
認識
NPM-DGSで作成
← 自動ランプ設定を選択した
場合は不必要
データセーブ
認識テスト
ティーチングの完了
