NPM- TT2 EJM1EJ-MB-04 O-03 生産 データ ティーチ ング 装着座標ティーチング ６ 操作編 4-2-9 部品でティーチングする(計測方法: 2点) 2 7 + ●クロスラインを部品電極の上端に合わ せる。 クロスラインを基板上の電極に合 わせる ●正規装着角度により、クロスラインに 合わせる部品の端面が異なる。(下表 参照) + ●クロスラインを部品電極の右端に合わ せる。 ●正規装着角度により、クロスラインに…
NPM-TT2 EJM1EJ-MB-04O-03
4-2-9-9
5
+

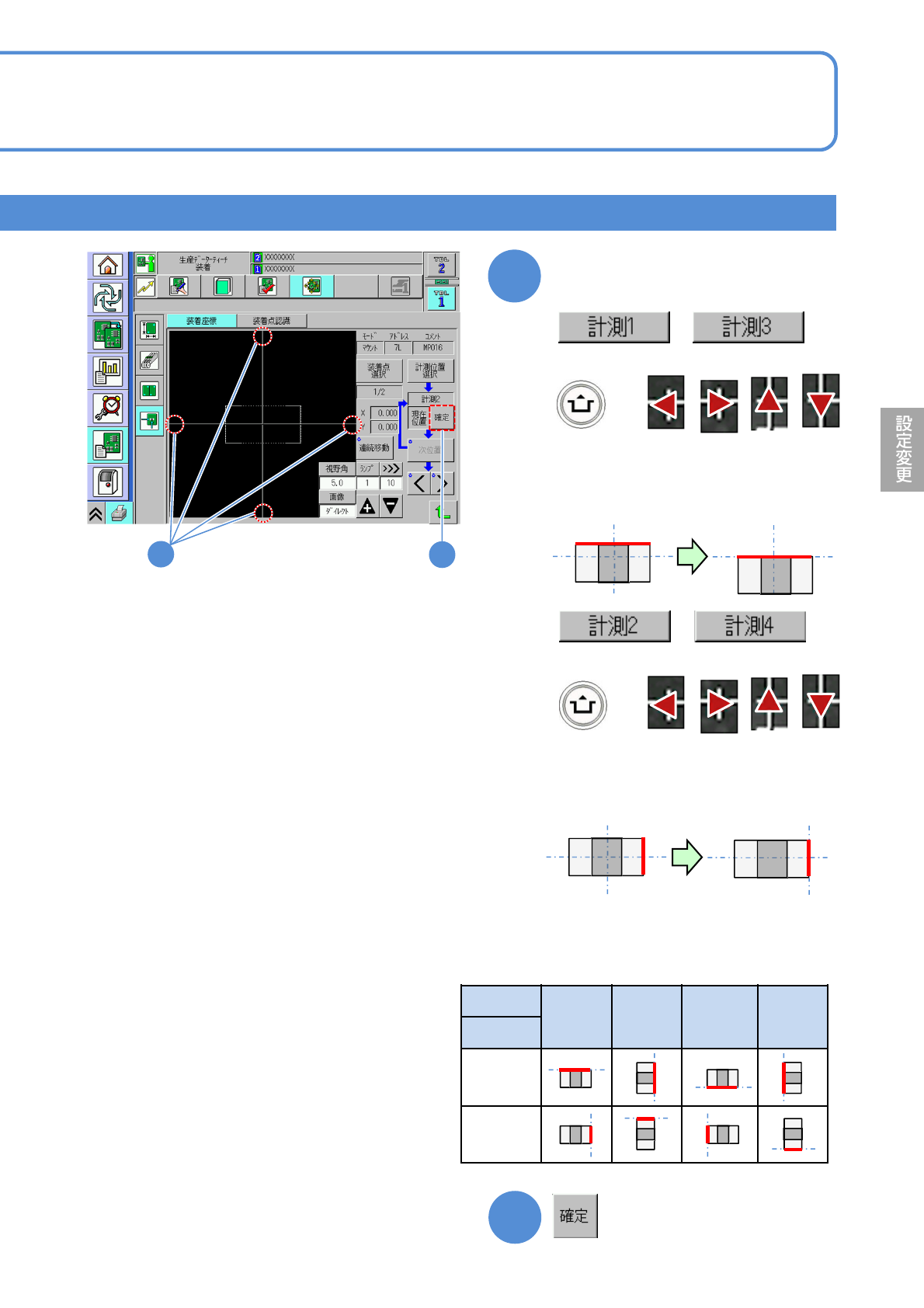

●クロスラインを部品の上端に合わせる。
クロスラインを部品の端面に合わ
せる
●部品装着角度により、クロスラインに
合わせる部品の端面が異なる。(下表
参照)
+
●クロスラインを部品の右端に合わせる。
●部品装着角度により、クロスラインに
合わせる部品の端面が異なる。(下表
参照)
を選んだとき
と■
を選んだとき
と■
6
装着角度
0° 90° 180° -90°
計測位置
計測1
計測3
計測2
計測4
■クロスラインに合わせる部品端面
6
5
●注記1 (→P.4-2-9-6)
NPM-TT2 EJM1EJ-MB-04O-03
生産
データ
ティーチ
ング
装着座標ティーチング ６
操作編
4-2-9
部品でティーチングする(計測方法: 2点) 2
7
+
●クロスラインを部品電極の上端に合わ
せる。
クロスラインを基板上の電極に合
わせる
●正規装着角度により、クロスラインに
合わせる部品の端面が異なる。(下表
参照)
+
●クロスラインを部品電極の右端に合わ
せる。
●正規装着角度により、クロスラインに
合わせる部品の端面が異なる。(下表
参照)
を選んだとき
と■
を選んだとき
と■
4-2-9-10
8
装着角度
0° 90° 180° -90°
計測位置
計測1
計測3
計測2
計測4
■クロスラインに合わせる基板上の電極位置
+
8
7
●注記1 (→P.4-2-9-6)
NPM-TT2 EJM1EJ-MB-04O-03
4-2-9-11
装着角度
0° 90° 180° -90°
計測位置
計測1
計測3
計測2
計測4
手順～を1回繰り返す
2 8
9
手順 と の「上端」を「下端」に
入れ替えて行う。
5 7
手順 と の「右端」を「左端」に
入れ替えて行う。
5 7
●装着角度により、クロスラインに端
面の位置が異なる。(下表参照)
■クロスラインに合わせる端面の位置
を選んだとき
と■
を選んだとき
と■
ボタン種類 動作
10
下記のいずれかのボタンを押す
1
5
2
の画面に戻る
の画面に戻る
「部品でティーチングする
(計測方法: 1点) 」の
10
の画面に戻る
「部品でティーチングする
(計測方法: 1点) 」の
