NPM-TT2 EJM1EJ-MB-05O-05
5-2-4-2
NPM-TT2 EJM1EJ-MB-05O-05
ユニット
調整

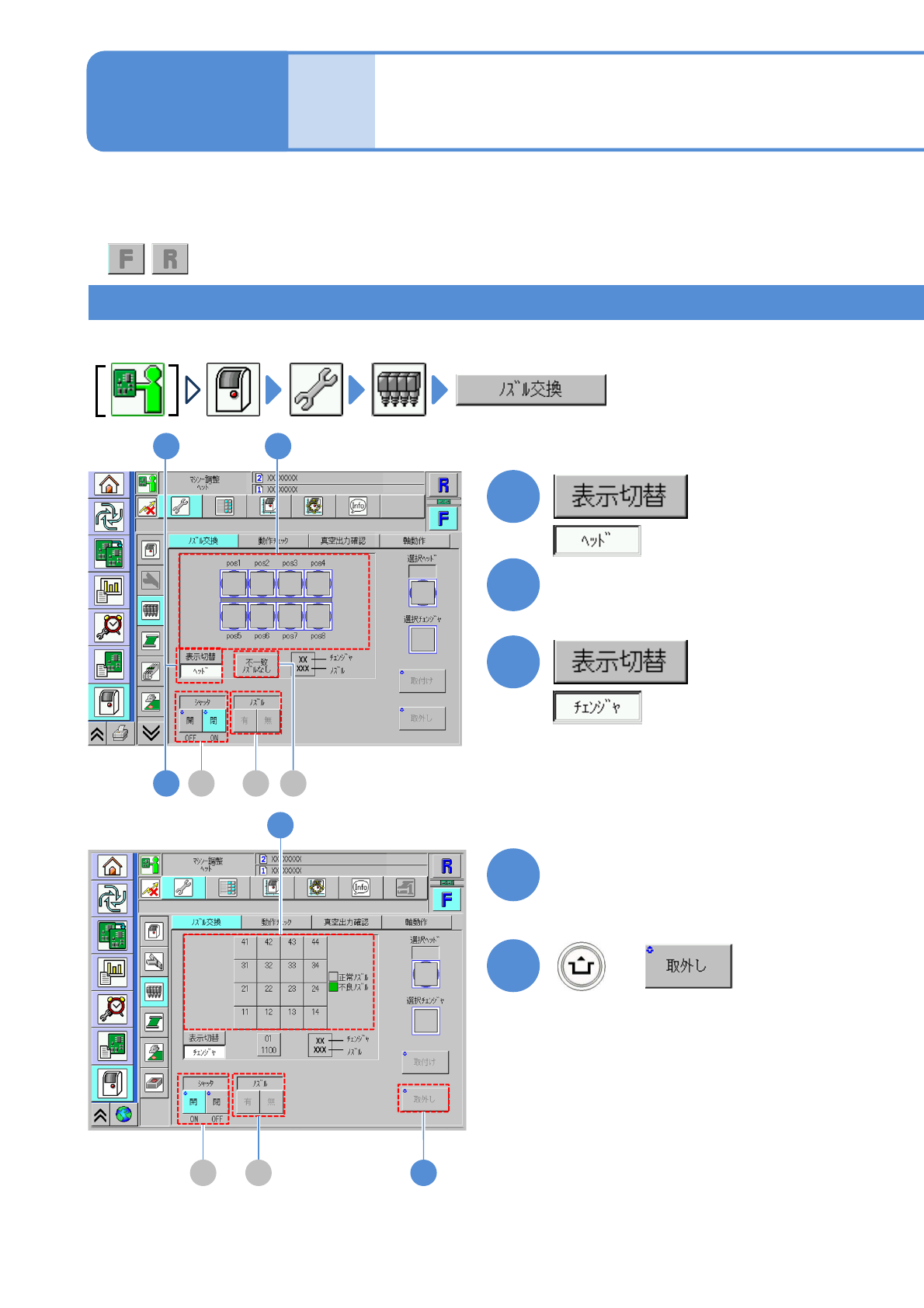

装着ヘッドのノズル交換 1
5-2-5-1
操作編
5-2-5
装着ヘッドのノズルを選んでノズルチェンジャーに収納したり、ノズルチェンジャー内のノズルを選んで
装着ヘッドに取り付けたりします。
ノズルの取り外し
装着ヘッドのノズルを取り外し、ノズルチェンジャーに収納します。
B C A
取り外すノズルを選ぶ
1
で、
を選ぶ
2
（ボタンが青色になる）
3
を選ぶ
ノズルを収納する
ポジションを選ぶ
4
（ボタンが青色になる）
+
5
5B C
1 2
4
で、
3
● とも行ってください。
NPM-TT2 EJM1EJ-MB-05O-05
5-2-5-2
B
A
C
+
+
選んだノズルポジションの、ノズルの有無
を設定する。
不一致ノズルとして表示されているノズル
位置を、ノズルなしに設定する。
●生産データと異なるノズルが取り付けら
れているとき、不一致ノズルとして黄色
で表示される。（そのままでは、ノズル
の取り付けや取り外しができない）
または
ノズルチェンジャーのシャッ
ターの開閉
■シャッターを開けるとき
■シャッターを閉めるとき
●手順③では、自動で開閉される。
