NPM- TT2 EJM1EJ-MB-05 O-05 5-2-10 -2 ボタン 機能 ボタン 機能 画面に同心円のスケールを表示する 。 明るさ調整画面を表示する。 画面に四角枠を表示する。 認識システムのバージョンを表示 する。 画面にクロスラインを表示する。 表示中の画像を画面から消す。 輝度選択画面を表示する。 元の画面に戻す。 画面表示ファンクション 認識エラーの履歴を保存する 1 2 1 2 ■保存しないとき メッセージを確…

100%1 / 512
NPM-TT2 EJM1EJ-MB-05O-05
ユニット
調整
ヘッドカメラ情報
の確認 １
5-2-10-1
認識装置を確認する
操作編
5-2-10
ヘッドカメラの状態や各種情報を確認します。必要に応じて、認識装置の設定も変更できます。
A
B
カーソル移動/枠サイズ調整
カーソルの移動速度を選ぶ。
■カーソルを移動させるとき
■枠のサイズを拡大/縮小するとき
■カーソル位置と枠サイズを初期化
するとき
「ファンクション」画面を表示する。
C
エラー画面を表示する。
D
■「ファンクション」画面
E
A
B
C
D
NPM-TT2 EJM1EJ-MB-05O-05

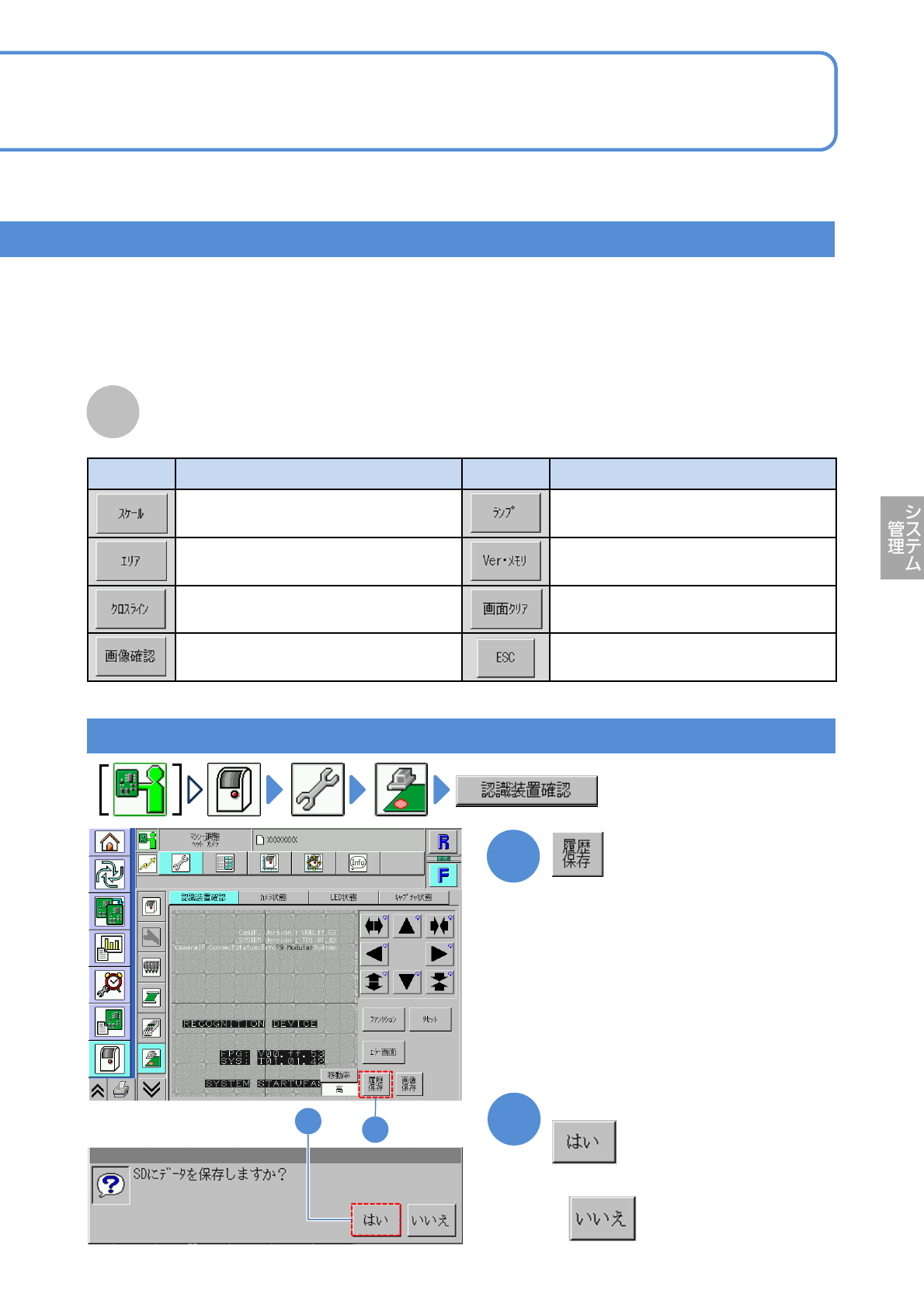

5-2-10-2
ボタン 機能 ボタン 機能
画面に同心円のスケールを表示する。 明るさ調整画面を表示する。
画面に四角枠を表示する。 認識システムのバージョンを表示
する。
画面にクロスラインを表示する。 表示中の画像を画面から消す。
輝度選択画面を表示する。 元の画面に戻す。
画面表示ファンクション
認識エラーの履歴を保存する
1
2
1
2
■保存しないとき
メッセージを確認して
E
NPM-TT2 EJM1EJ-MB-05O-05
ユニット
調整
ヘッドカメラ情報
の確認 ２
5-2-10-3
操作編
5-2-10
エラー画像の履歴を保存する
1
2
3
エラーが起こった
ノズル位置を選ぶ
3
2
●黒字：直前にエラーが起こったノズル
位置
■エラー画像を確認するとき
■保存・確認しないとき
1
