NPM- TT2 EJM1EJ-MB-05 O-05 荷重ティーチング ( → 『メンテナンス編』 P.1 3-8-1) で設定したヘッドの装着荷重を発生させるための係数を 確認します。 ●３ノズルヘッドだけ確認できます。 5-3-7 マシン パラメー ター ヘッド装着荷重係数 の確認 A A B B 操作編 5-3-7 荷重係数 ノズル位置ごとの荷重係数 A 、 B 。 ストロークエンド ノズル位置ごとのストロークエンド。
NPM-TT2 EJM1EJ-MB-05O-05
5-3-6
マシン
パラメー
ター
ヘッド角度ごとオフセット
/チェンジャー高さの確認
設備に設置されているフィーダーのメモリー情報を表示します。
ヘッド角度ごとオフセット値を確認する
ヘッドθ回転角度ごとのX、Y、θ成分オフセット値（キャリブレーションの結果）を確認します。
B
CA
チェンジャーの高さ方向オフセット値を確認する
ノズルチェンジャー高さオフセット値（キャリブレーションの結果）を確認します。
B
A
C
C
D
操作編
5-3-6
ヘッド角度毎オフセット
X[mm]/Y[mm]/ θ[°]
X/Y座標とθのオフセット値。
ノズル位置
選んだノズルのオフセット値が
に表示される。
または
ラインカメラのデータに切り替える。
●は8ノズルヘッド/3ノズル
ヘッドに使用される。
ノズルチェンジャー高さZ[mm]
ノズルチェンジャーの高さ方向のオフ
セット値。
A・B点の座標X[mm]/Y[mm]
部品選択
C
B
A
D
A
B
A
表示切替
装着用ノズルチェンジャー(装着)、また
は下受けピン用ノズルチェンジャー(下
受け)のパラメーター表示を切り替える。
NPM-TT2 EJM1EJ-MB-05O-05

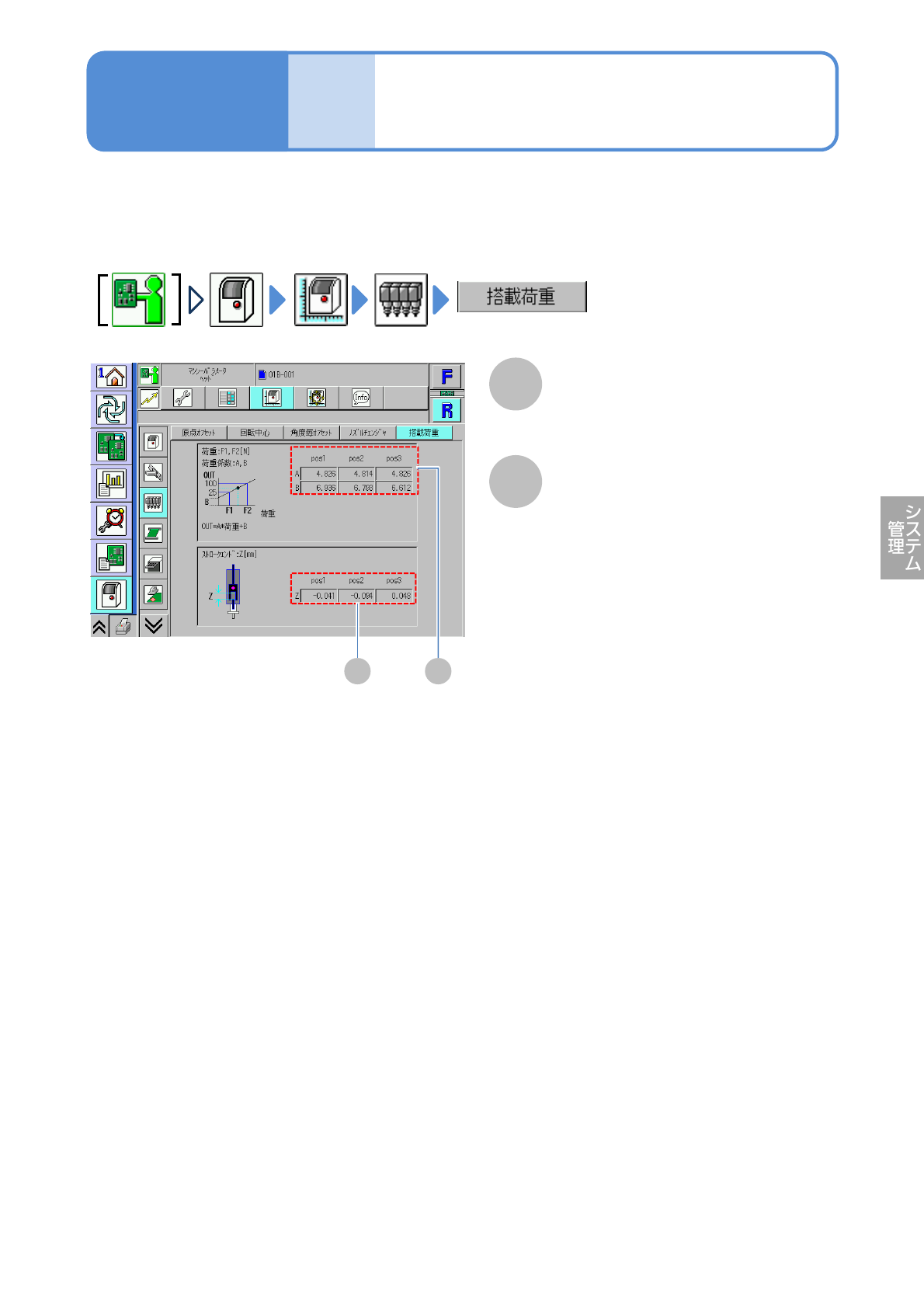

荷重ティーチング(→ 『メンテナンス編』 P.13-8-1)で設定したヘッドの装着荷重を発生させるための係数を
確認します。
●３ノズルヘッドだけ確認できます。
5-3-7
マシン
パラメー
ター
ヘッド装着荷重係数
の確認
A
AB
B
操作編
5-3-7
荷重係数
ノズル位置ごとの荷重係数A、B。
ストロークエンド
ノズル位置ごとのストロークエンド。
NPM-TT2 EJM1EJ-MB-05O-05

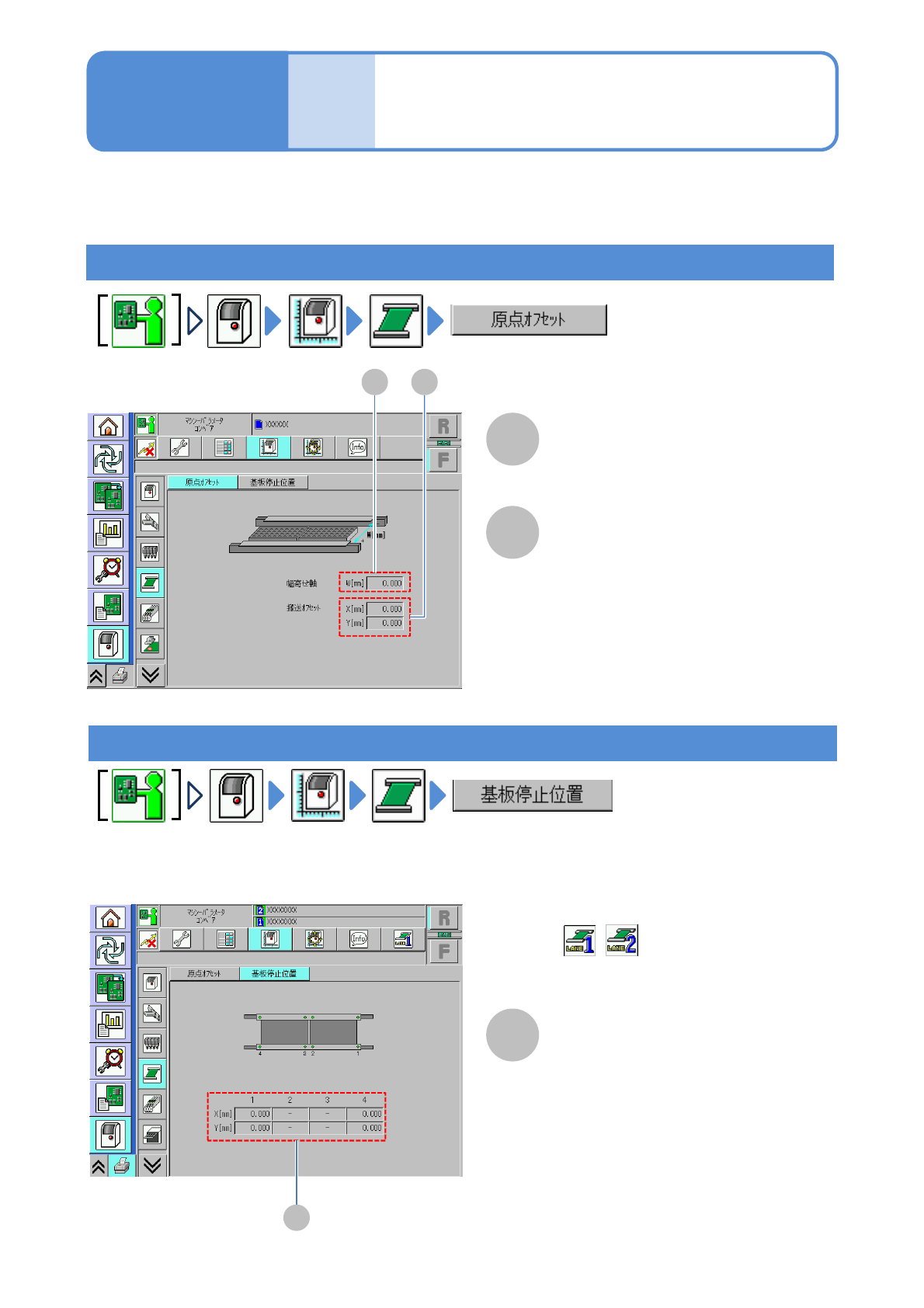

5-3-8
マシン
パラメー
ター
コンベヤー
原点オフセットの確認
操作編
5-3-8
A
A
B
B
原点オフセット値を確認する
基板停止位置オフセット値を確認する
A
A
コンベヤーの原点オフセット値（キャリブレーションの結果）と基板停止位置のオフセット値を確認します。
●デュアルコンベヤーのときは、事前にレーンを選ぶ。
幅寄せ軸
コンベヤー幅の長さオフセット値。
搬送オフセット値X[mm]/Y[mm]
コンベヤーユニットの組み立て誤差を
補正するためのオフセット値。
基板停止位置オフセット値
X[mm]/Y[mm]
■デュアルコンベヤーのとき
(事前にレーンの選択を行う)
