NPM- TT2 EJM1EJ-MB-06O-0 5 仕様 設備仕様 / 基本性能 6 6-1-1 -11 操作編 6-1-1 コネクター認識条件 ( タイプ 3 ) 装着可能なコネクターの一般的な条件は下記の通り *1) です。 8 ノズルヘッド 3 ノズルヘッド 外形寸法 32 × 32 mm 以下 L 120 × W 90 mm 以下 *2) *3) L 150 × W 25 mm 以下 *2) リードピッチ 0.5 mm 以上 …
NPM-TT2 EJM1EJ-MB-06O-05
6-1-1-10
BGA / CSP認識条件 ( タイプ3 )
装着可能な BGA / CSP の条件は下記の通り
*1)
です。
8ノズルヘッド 3ノズルヘッド
外形寸法
2 × 2 ～ 32 × 32 mm 2 × 2 ～ 90 × 90 mm
*2)
厚さ
0.3 ～ 12 mm 0.3 ～ 30 mm
最小ボールピッチ
0.5 mm 0.4 mm
最小ボール径
φ0.3 mm φ0.25 mm
ボール形状 球状
ボール材質 高温はんだ、共晶はんだ
ボール数
2 × 2 個～64 × 64 個
ボール配列 ボールのピッチと寸法が均一であること。
*3)
供給形態: テープ、トレイ
・ボールの表面状態により、認識できない場合があります。
・供給形態は下面側がボール状端子になっているものを対象とします。
・認識速度、ボール数によっては、装着時に認識処理の待ち時間が発生する場合があります。
・反射照明点灯時、または反射ランプオフセット値設定時は、ボール高さ検査は行いません。
*1) 基本は、サンプルでの装着検討と実験で可否を判断します。
*2)部品外形寸法が45 × 45 mm を超える場合は、分割認識になります。(認識範囲： 80 × 80 mm)
*3) ボール抜けや千鳥のパターンは、BGA/ CSPに関するJEDEC,EIAJで規定されているものと同一です。
●詳細はお問い合わせください。
NPM-TT2 EJM1EJ-MB-06O-05
仕様
設備仕様/基本性能 6
6-1-1-11
操作編
6-1-1
コネクター認識条件 ( タイプ3 )
装着可能なコネクターの一般的な条件は下記の通り
*1)
です。
8ノズルヘッド 3ノズルヘッド
外形寸法
32 × 32 mm 以下
L 120 × W 90 mm 以下
*2) *3)
L 150 × W 25 mm 以下
*2)
リードピッチ
0.5 mm 以上
リード幅
0.2 mm 以上
リード形状
ボディー部からのリード突出量が 1 mm 以上であること。
その他形状
垂直方向に、コンタクトピン回りの貫通穴が無いこと。
コンタクトピンが下面に露出していないこと。
*1) 基本は、サンプルでの装着検討と実験で可否を判断します。
*2) 大型コネクターを装着する場合、この他に吸着位置と認識範囲の関係から寸法に制約が生じる場合があ
ります。
*3)認識範囲がW 45 mmを超え、80 mm以下の場合は、分割認識になります。
●詳細はお問い合わせください。
供給形態: テープ、トレイ、スティック
・リードコプラナリティーの計測範囲は、±0.5 mm です。
・リード下面の平面部が 0.2 mm 以上必要です。
下面平面部 0.2 mm 以上
・リード下面の表面状態により、認識できない場合があります。
認識ユニット構成 4
NPM-TT2 EJM1EJ-MB-06O-05
仕様

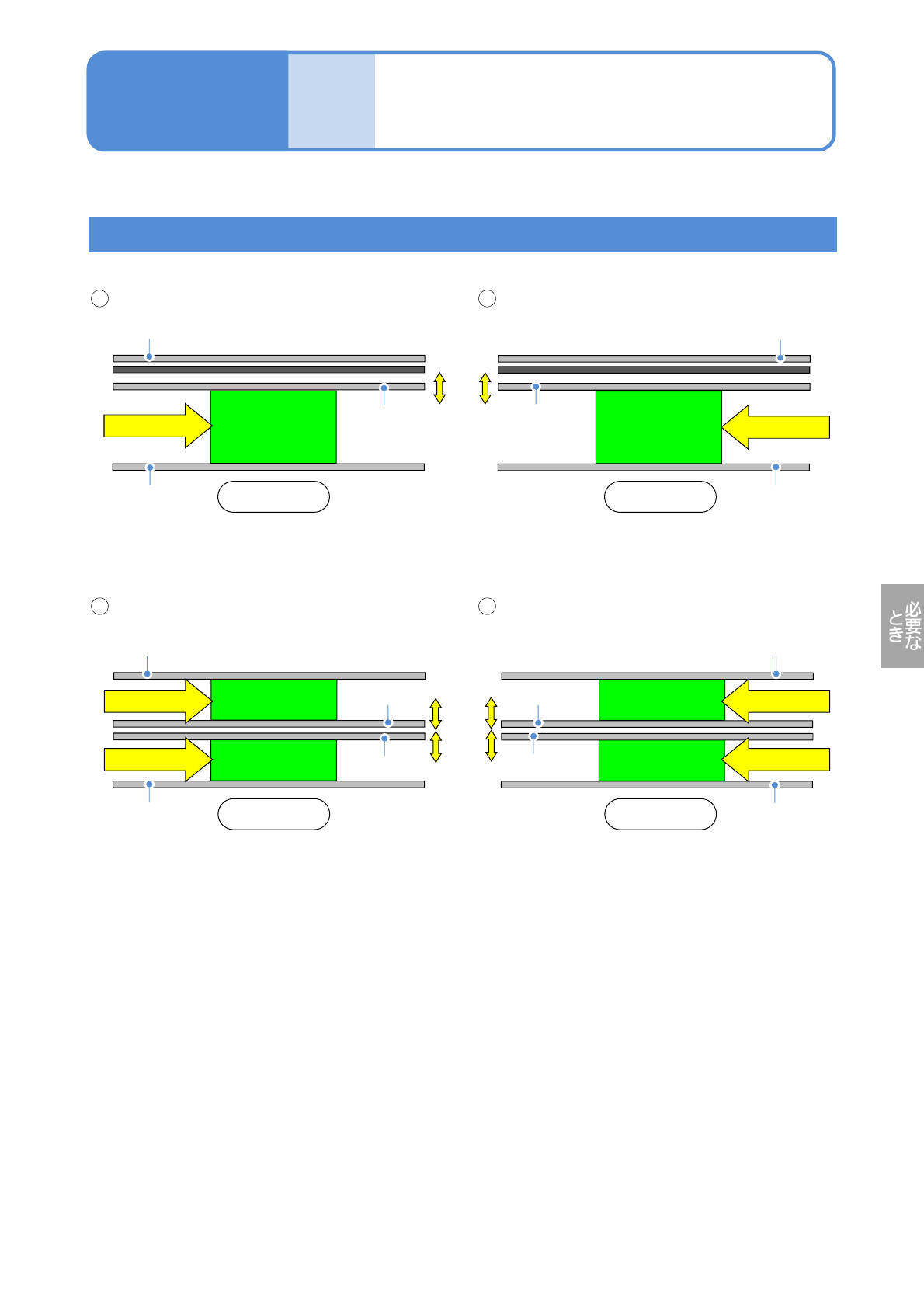

基板の搬送方向
6-1-2
操作編
6-1-2
デュアルコンベヤー
基準レール
前側
左から右流れ・手前基準
前側
右から左流れ・手前基準
左から右流れ 右から左流れ
可動レール
■シングルレーンモード
■デュアルレーンモード
1 2
1 2
基板搬送方向
基準レール
基板搬送方向
可動レール
基準レール
前側 前側
可動レール
基板搬送方向
基準レール
可動レール
基準レール
可動レール
基準レール
基板搬送方向
基準レール
可動レール
基準レール
基板搬送方向 基板搬送方向
