NPM- TT2 EJM1EJ-MB-06O-0 5 仕様 基板の搬送方向 6-1-2 操作編 6-1-2 デュアルコンベヤー 基準レール 前側 左から右流れ・手前基準 前側 右から左流れ・手前基準 左から右流れ 右から左流れ 可動レール ■シングルレーンモード ■デュアルレーンモード 1 2 1 2 基板搬送方向 基準レール 基板搬送方向 可動レール 基準レール 前側 前側 可動レール 基板搬送方向 基準レール 可動レール 基準レール…
NPM-TT2 EJM1EJ-MB-06O-05
仕様
設備仕様/基本性能 6
6-1-1-11
操作編
6-1-1
コネクター認識条件 ( タイプ3 )
装着可能なコネクターの一般的な条件は下記の通り
*1)
です。
8ノズルヘッド 3ノズルヘッド
外形寸法
32 × 32 mm 以下
L 120 × W 90 mm 以下
*2) *3)
L 150 × W 25 mm 以下
*2)
リードピッチ
0.5 mm 以上
リード幅
0.2 mm 以上
リード形状
ボディー部からのリード突出量が 1 mm 以上であること。
その他形状
垂直方向に、コンタクトピン回りの貫通穴が無いこと。
コンタクトピンが下面に露出していないこと。
*1) 基本は、サンプルでの装着検討と実験で可否を判断します。
*2) 大型コネクターを装着する場合、この他に吸着位置と認識範囲の関係から寸法に制約が生じる場合があ
ります。
*3)認識範囲がW 45 mmを超え、80 mm以下の場合は、分割認識になります。
●詳細はお問い合わせください。
供給形態: テープ、トレイ、スティック
・リードコプラナリティーの計測範囲は、±0.5 mm です。
・リード下面の平面部が 0.2 mm 以上必要です。
下面平面部 0.2 mm 以上
・リード下面の表面状態により、認識できない場合があります。
認識ユニット構成 4
NPM-TT2 EJM1EJ-MB-06O-05
仕様
基板の搬送方向
6-1-2
操作編
6-1-2
デュアルコンベヤー
基準レール
前側
左から右流れ・手前基準
前側
右から左流れ・手前基準
左から右流れ 右から左流れ
可動レール
■シングルレーンモード
■デュアルレーンモード
1 2
1 2
基板搬送方向
基準レール
基板搬送方向
可動レール
基準レール
前側 前側
可動レール
基板搬送方向
基準レール
可動レール
基準レール
可動レール
基準レール
基板搬送方向
基準レール
可動レール
基準レール
基板搬送方向 基板搬送方向
NPM-TT2 EJM1EJ-MB-06O-05
仕様
6-1-3-1
操作編
6-1-3

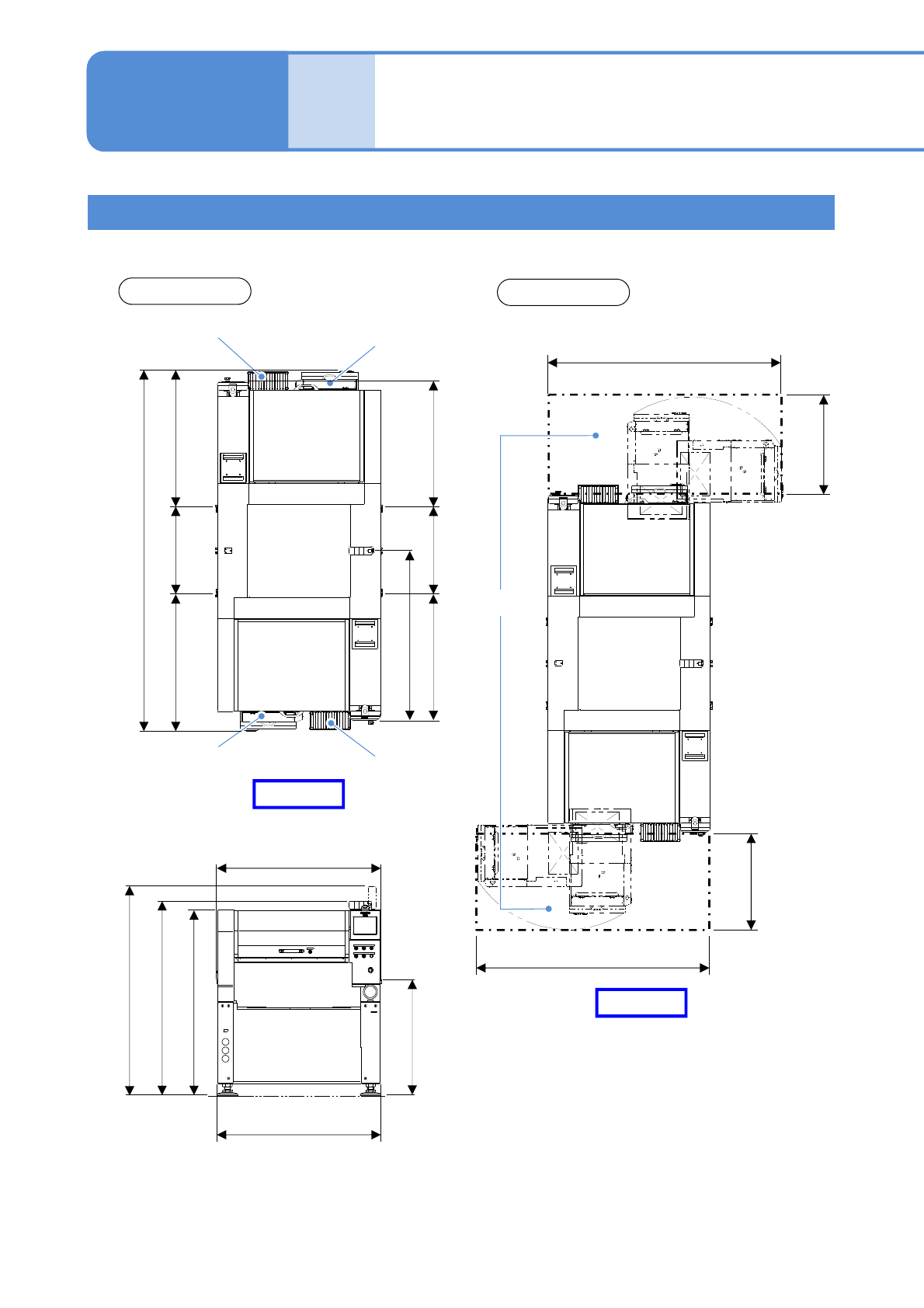

シングルトレイ仕様
(単位:mm)
■シングルトレイフィーダーを接続するとき
外形寸法
作業エリア
13連供給部
シングルトレイ
フィーダー
13連供給部
シングルトレイ
フィーダー
971686971
1 314
1 0566861 056
2 798
作業
エ
リア
1 831
763
作業
エリ
ア
作業エリア
763
1 831
外形寸法と作業エリア 1
900
1 514
1 629
1 265(カバー外形)
1 280(コンベヤー幅)
1 444
前側
前側
