NPM- TT2 EJM1EJ-MB-06O-0 5 6-1-4 -2 項目 仕様 基板切り欠き 条件 基板切り欠き寸法は、下記 2 つの条件を満た していること。 ■条件 A 基板切り欠き寸法は、下記条件を満たしていること ■条件 B 下図 B 部領域に切り欠き ( スリット含む ) がないこと。 基板端面から の部品はみだ し寸法 別途ご相談ください。 L L1 50 mm ≦ L ≦ 350 mm L/4 未満 350 mm ＜ …
NPM-TT2 EJM1EJ-MB-06O-05
仕様
対応基板仕様 1
6-1-4-1
操作編
6-1-4
項目 仕様
基板寸法
PCサイズ
300 mm
搬送仕様
デュアルレーンモード
●Min: L 50 × W 50 mm ●Max: L 510 × W 300 mm
シングルレーンモード
●Min: L 50 × W 50 mm ●Max: L 510 × W 590 mm
基板寸法
Mサイズ
260 mm
搬送仕様
デュアルレーンモード
●Min: L 50 × W 50 mm ●Max: L 510 × W 260 mm
シングルレーンモード
●Min: L 50 × W 50 mm ●Max: L 510 × W 510 mm
厚み
(mm)
0.3 ～ 8.0
質量
(kg)
1.5 以下 (装着後の質量)
基板反り
許容範囲
(mm)
装着可能
範囲
(mm)
デュアルレーンモード
a:50 ~ 300 b:44 ~ 294 c:3.0 d:50 ~ 510
シングルレーンモード
a:50 ~ 590 b:44 ~ 584 c:3.0 d:50 ~ 510
デッド
スペース
(mm)
3
28
8ノズルヘッド : 最大 12
3ノズルヘッド : 最大 28
部品があってはならない範囲
基板下受けピン
*1)裏面部品からは、2 mm以上離す。
●お客様が基板下受けブロックを製作されるときは、当社にお問い合わせください。
下反り: 0.5 以内
上反り:0.5 以内
3
3
3
Y
X
固定側
a b
c
d
c
基板搬送方向
部品があってはならない範囲
*1）
NPM-TT2 EJM1EJ-MB-06O-05
6-1-4-2
項目 仕様
基板切り欠き
条件
基板切り欠き寸法は、下記2つの条件を満たしていること。
■条件A
基板切り欠き寸法は、下記条件を満たしていること
■条件B
下図B部領域に切り欠き(スリット含む)がないこと。
基板端面から
の部品はみだ
し寸法
別途ご相談ください。
L
L1
50 mm ≦ L ≦ 350 mm
L/4 未満
350 mm ＜ L ≦ 510 mm
L/4 または100 mm のいずれか小さい方
●上記は基板厚みが 1.6 mm 以下の場合です。基板厚みが1.6 mm を超える場合は、
別途ご相談ください。
W
W1
50 mm ≦ L ≦ 300 mm
W/3 または 30 mm のいずれか小さい方
300 mm ＜ L ≦ 590 mm
別途ご相談ください
搬送方向
L
L1
A
A
W1
W1
W
いずれか1か所のみ
30mm
搬送方向
10mm
B
10mm
●上図領域内に切り欠き(スリット含む)があるは、別途ご相談ください。
NPM-TT2 EJM1EJ-MB-06O-05
仕様
対応基板仕様 2
6-1-4-3
操作編
6-1-4
項目 仕様
基板認識
マーク

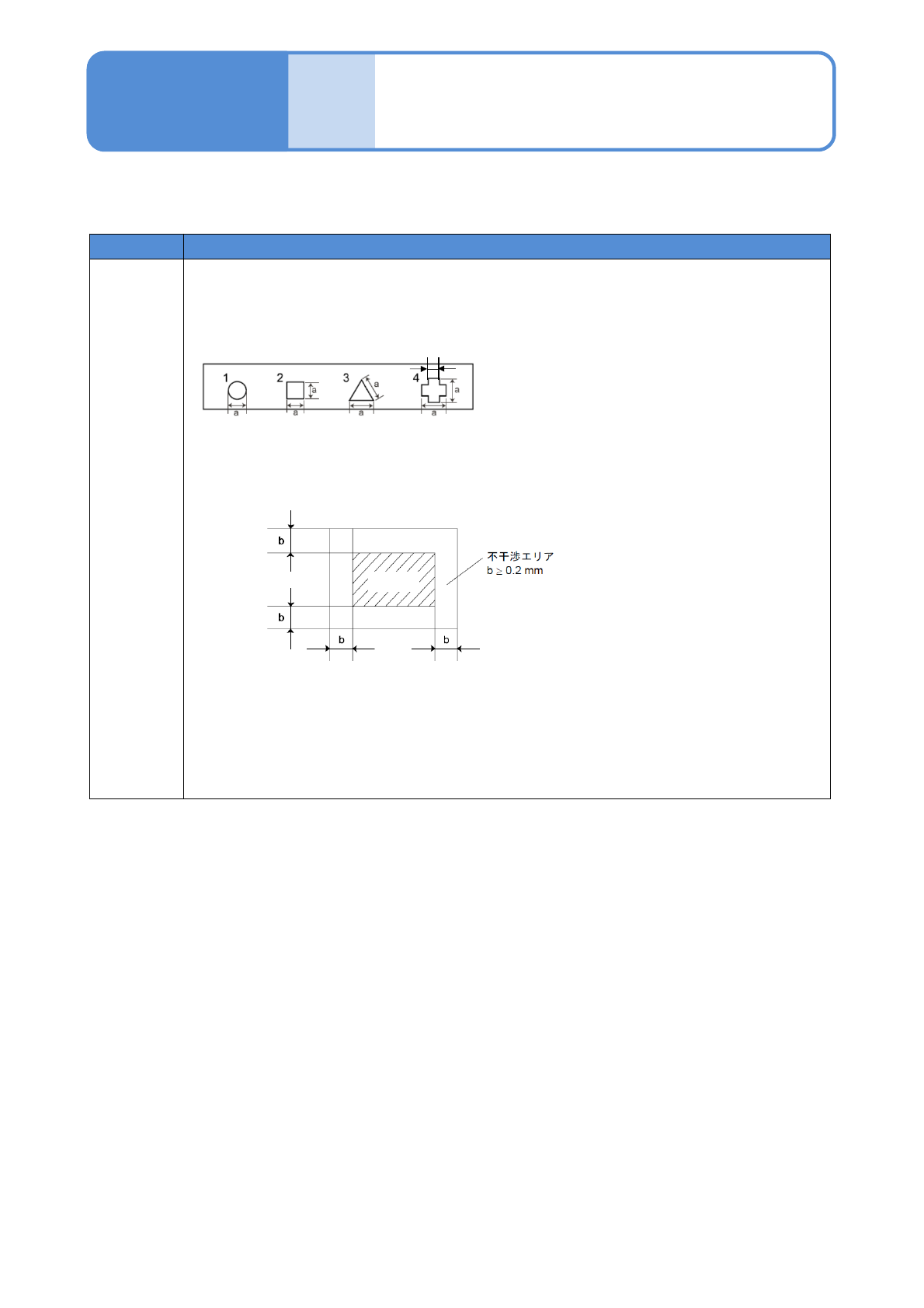

■認識マークの形状例
●基板認識補正は、認識マークと回路パターンの位置関係で補正する。
●認識マークと基板には一定のコントラストが必要。
■認識マーク寸法と背景
●マークの背景には、そのマークと異なる一定の寸法以上の不干渉エリアが必要。
●マークは、必ずしも黒とは限らない。
■認識マークの位置
●基板認識マークは、基板の対角位置に2点必要。
左図3の三角:正三角形、
左図4の線幅:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
マーク
c
