NPM-TT2 EJM1EJ-MB-06O-05
仕様
ノズル仕様 １
6-1-6-1
設備にはヘッドごとに標準ノズルを備えており、多様な部品に対応します。
NPMシリーズと共通です。
操作編
6-1-6

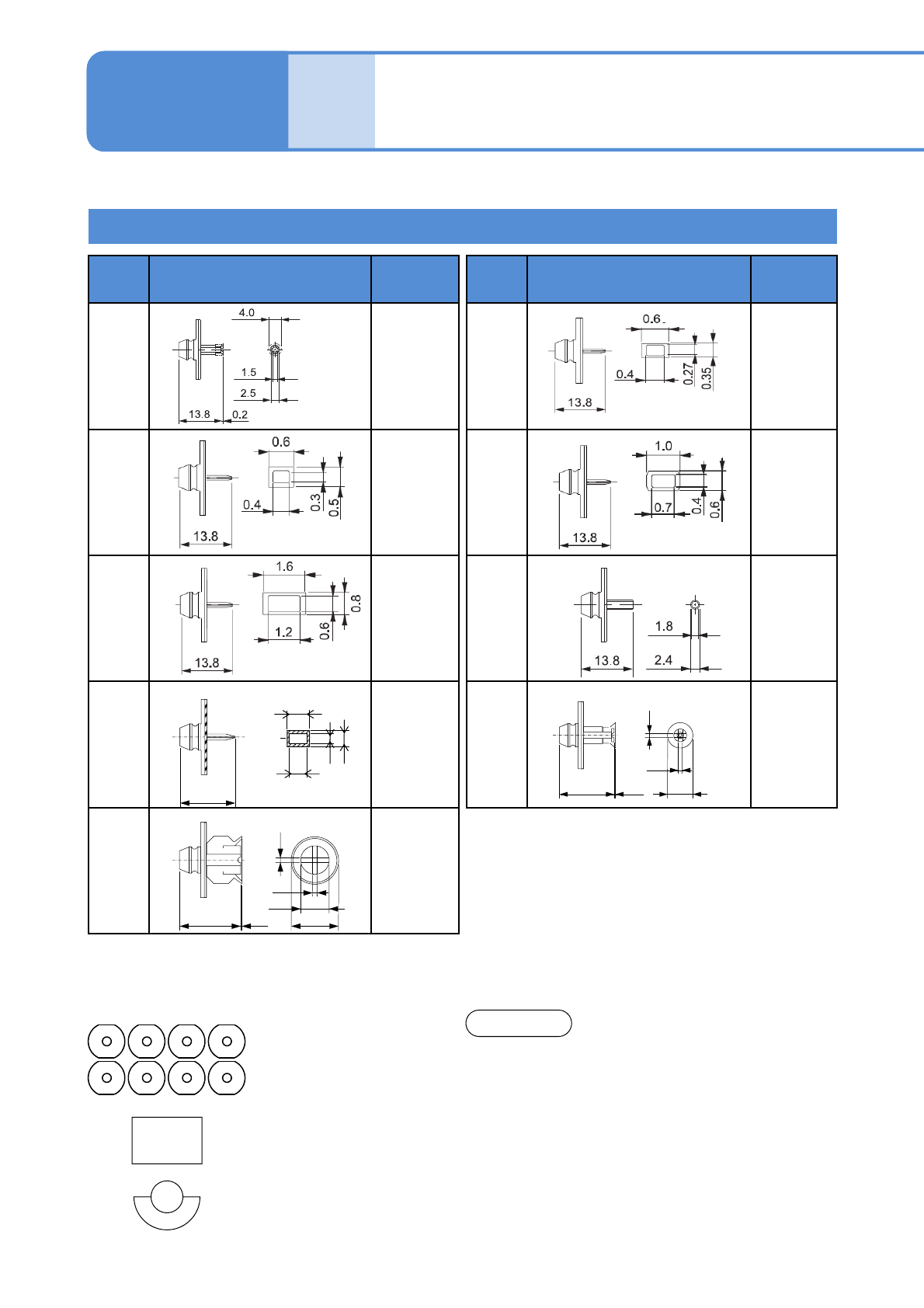

8ノズルヘッド
ノズル
No.
形状（mm）
対象部品
(代表例)
225C
225CN
0603R, C
230C
230CN
1005R, C
1608R, C
240C
240CN
3216R, C
4532R, C
TAN-X,B,C,D
Al電解-A,B,C
185
185N
SOP
QFP
PLCC
BGA
～ 18
× 18 mm
ノズル
No.
形状（mm）
対象部品
(代表例)
140
140N
TAN-D
AI 電解-D
SOP
SOJ
PLCC
CSP
226C
226CN
0603R, C
1005R, C
235C
235CN
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
203Z
203ZN
0402R, C
199
199N
SOP
QFP
PLCC
BGA
～32
× 32 mm
●ノズルNo.に「C」を含むノズルは、先端の材質がセラミック。
●ノズルNo.に「N」を含むノズルは、2Dコードがノズルフランジ部分に施されているNPMシリーズ2Dコー
ド認識対応 のノズルです。
●8ノズルヘッド用ノズルは、上記9種が標準ですが、
CM シリーズの8ノズルヘッド用ノズルも使用可能
です。
13.8
13.8
6
1.5
0.3
13.8
10
1
1
0.1
6
1234
5678
基板認識
カメラ
お知らせ
1.5
0.3
0.45
0.32
0.17
NPM-TT2 EJM1EJ-MB-06O-05
6-1-6-2
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
認識用ノズル(φ4mm以下)：①、③

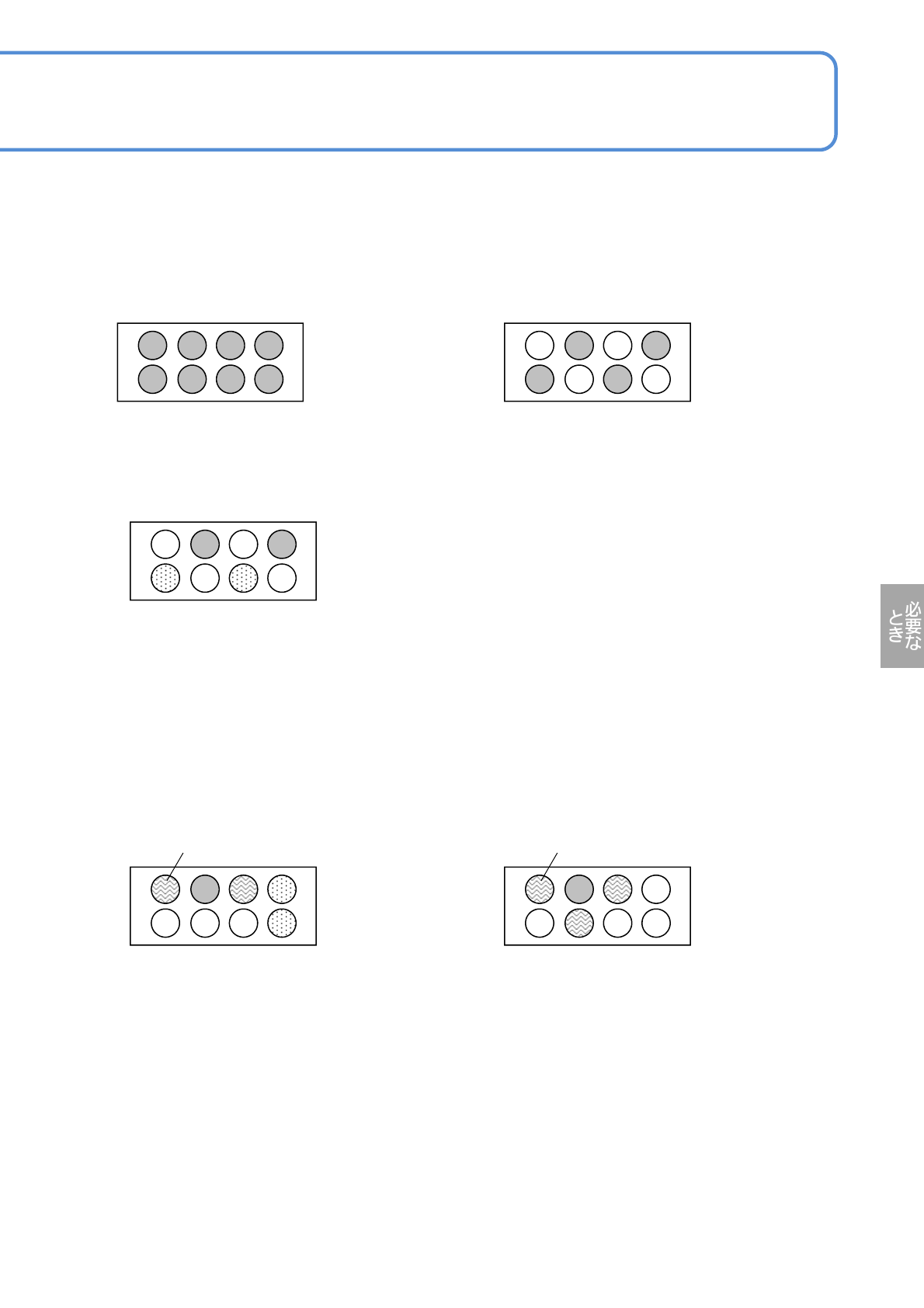

■吸着可能部品サイズとノズル配置(●: 吸着可能、○: 吸着不可)
※24 × 24 mmを超える部品を吸着するときは、隣接するノズル配置位置にノズル径4mm以下の認
識用ノズルを取り付けてください。
●吸着可能部品：
12 × 12 mm以下の部品
(A × A ≦ 12 × 12)
●吸着可能部品：
18 × 18 mm ～ 24 × 24 mmの部品
(18 × 18 < A × A ≦ 24 × 24)
●吸着可能部品：
12 × 12 mm ～ 18 × 18 mmの部品
(12 × 12 < A × A ≦ 18 × 18)
⑤、⑦は12 × 12 mm以下の部品を吸着可
能
1 2 3 4
5 6 7 8
●吸着可能部品：
24 × 24 mm ～ 28 × 28 mmの部品
(24 × 24 < A × A ≦ 28 × 28)
④、⑧は12 × 12 mm以下の部品を吸着可
能
認識用ノズル(φ4mm以下)：①、③、⑥
1 2 3 4
5 6 7 8
●吸着可能部品：
28 × 28 mm ～ 32 × 32 mmの部品
(28 × 28 < A × A ≦ 32 × 32)
NPM-TT2 EJM1EJ-MB-06O-05

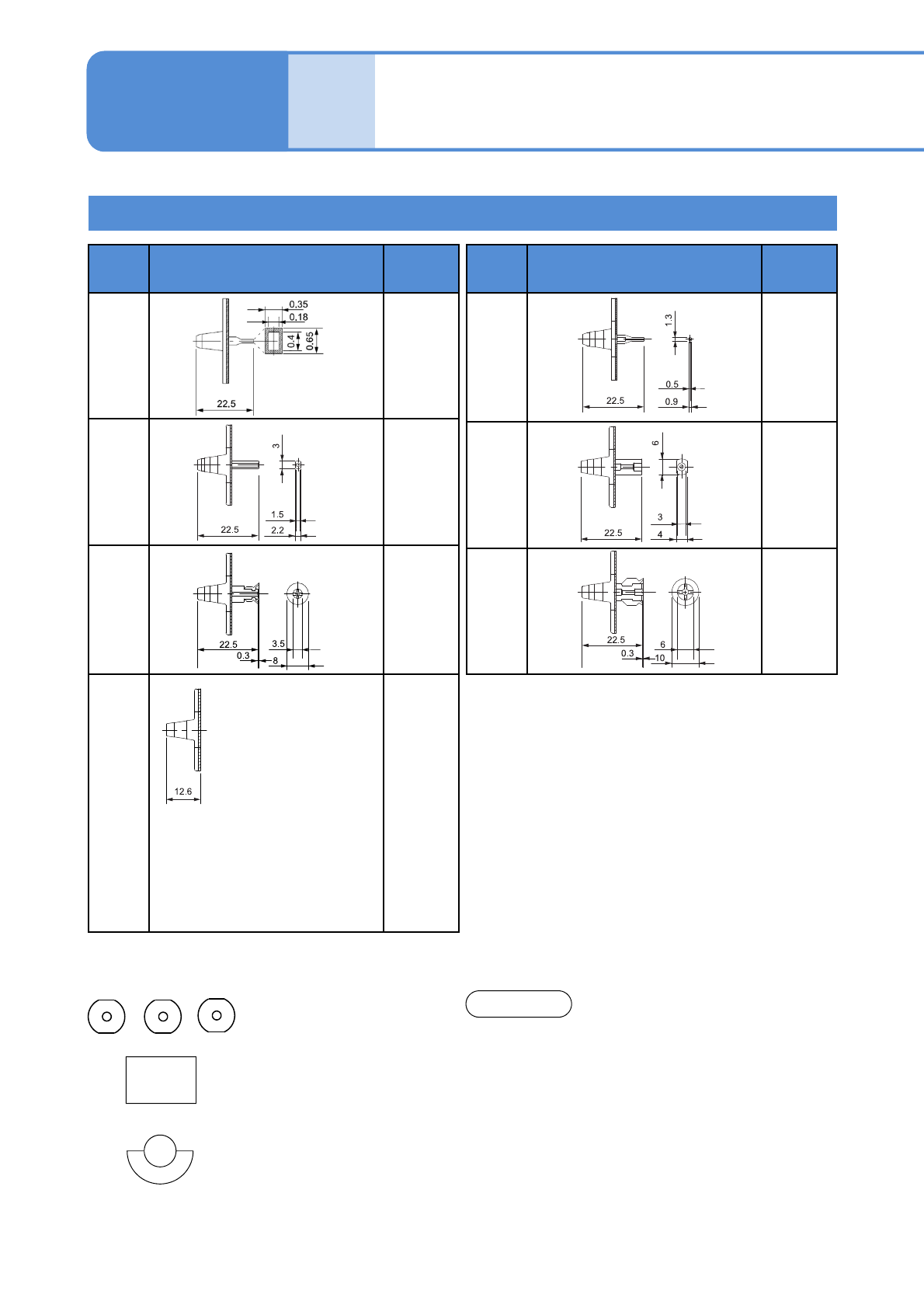

3ノズルヘッドのとき
6-1-6-3
ノズル
No.
形状（mm）
対象部品
(代表例)
1001
1001N
1005R, C
1608R, C
2012R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
Mini Tr, Di
1003
1003N
AI 電解-D,
E, F
SOP
SOJ
PLCC
BGA
CSP
1005
1005N
SOJ
QFP
PLCC
BGA
ノズル
No.
形状（mm）
対象部品
(代表例)
1599
1599N
0603R, C
1002
1002N
3216R, C
4532R, C
TAN-X, B,
C, D
AI 電解-A, B,
C
1004
1004N
SOP
SOJ
QFP
PLCC
BGA
1006
1006N
吸着部品の組み合わせに
より吸着しないノズル配
置位置に取り付けるノズ
ル (反射板) です。
吸着するヘッドでの認識
安定性を高める。
● 35 × 35 mm 以上の部
品はノズル配置2に1個
取り付ける。
● 63 ×63 mm 以上の部
品はノズル配置1、3に
2個取り付ける。
12
基板認識
カメラ
3
仕様
ノズル仕様 2
●ノズルNo.に「N」を含むノズルは、2Dコードがノズルフランジ部分に施されているNPMシリーズ2D
コード認識対応のノズルです。
●生産性の観点から、0603チップは8ノズルヘッドで
装着することをお勧めします。
お知らせ
操作編
6-1-6
