NPM- TT2 EJM1EJ-MB-02O-0 5 各部の 名称 2-2-1 -3 タッチパネル 2 操作の種類 操作編 2-2-1 ■選ぶとき （次のパラメーターが表示 される） （「有り」と数値入 力が表示される） 選ぶ （次の画面が表示され る） 切り替える 切り替えて入力する ■表をスクロールするとき ：縦方向 ：横方向 ■認識画像を移動するとき ：上下左右方向 A A B B C C
NPM-TT2 EJM1EJ-MB-02O-05

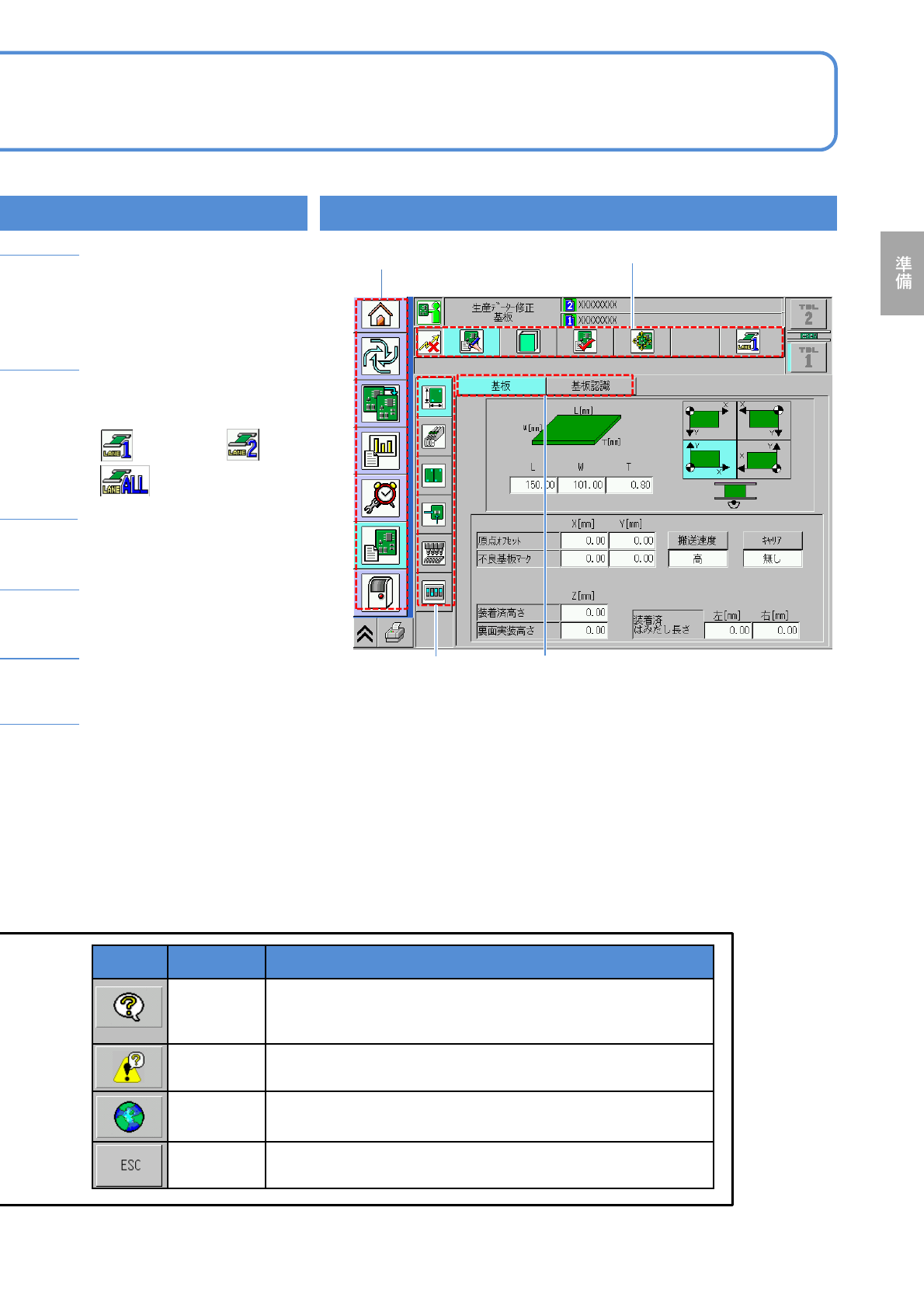

メニューの階層
2-2-1-2
テーブル切り替えボタン
●前側/後側のテーブルの表
示 (操作) を切り替え。
メッセージバー
●各種メッセージを表示。
生産データ名
●読み込み中の生産データの
名称。ないときは空欄。
シングルコンベヤー:1段表示
デュアルコンベヤー:2段表示
状態表示、ボタン、
メッセージエリア
●現在の作業の状態や内容。
第1階層 第2階層
第3階層
第4階層
●第1階層に表示されるアイコンは、操作モードによって異なります。
工場出荷のとき
オペレーターモード:5種類
エンジニアモード:7種類
●第2・第3・第4階層に表示されるアイコンは、1つ上の階層で選んだ
項目に応じて変わります。
時刻、バージョン表示
●設備の現在時刻、前側/後
側のヘッド構成、マシンソ
フトバージョンを表示。
レーン表示
●デュアルコンベヤーのとき現在
のレーンを表示。
:レーン1:レーン2
:レーン1とレーン2
名称 機能
ヘルプ
表示中の画面の説明を表示する。
●ヘルプ画面の操作は(→『トラブルシューティング編』P.2-1-
1)内を参照。
エラー
ヘルプ
エラー発生時にエラーヘルプを表示する。
エラー解除後、画面ヘルプボタンに戻る。
言語
切り替え
表示文字が、日本語 中国語 英語 の順に切り替わる。
ESC
ファンクションメニューを閉じる。
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
2-2-1-3
タッチパネル 2
操作の種類
操作編
2-2-1

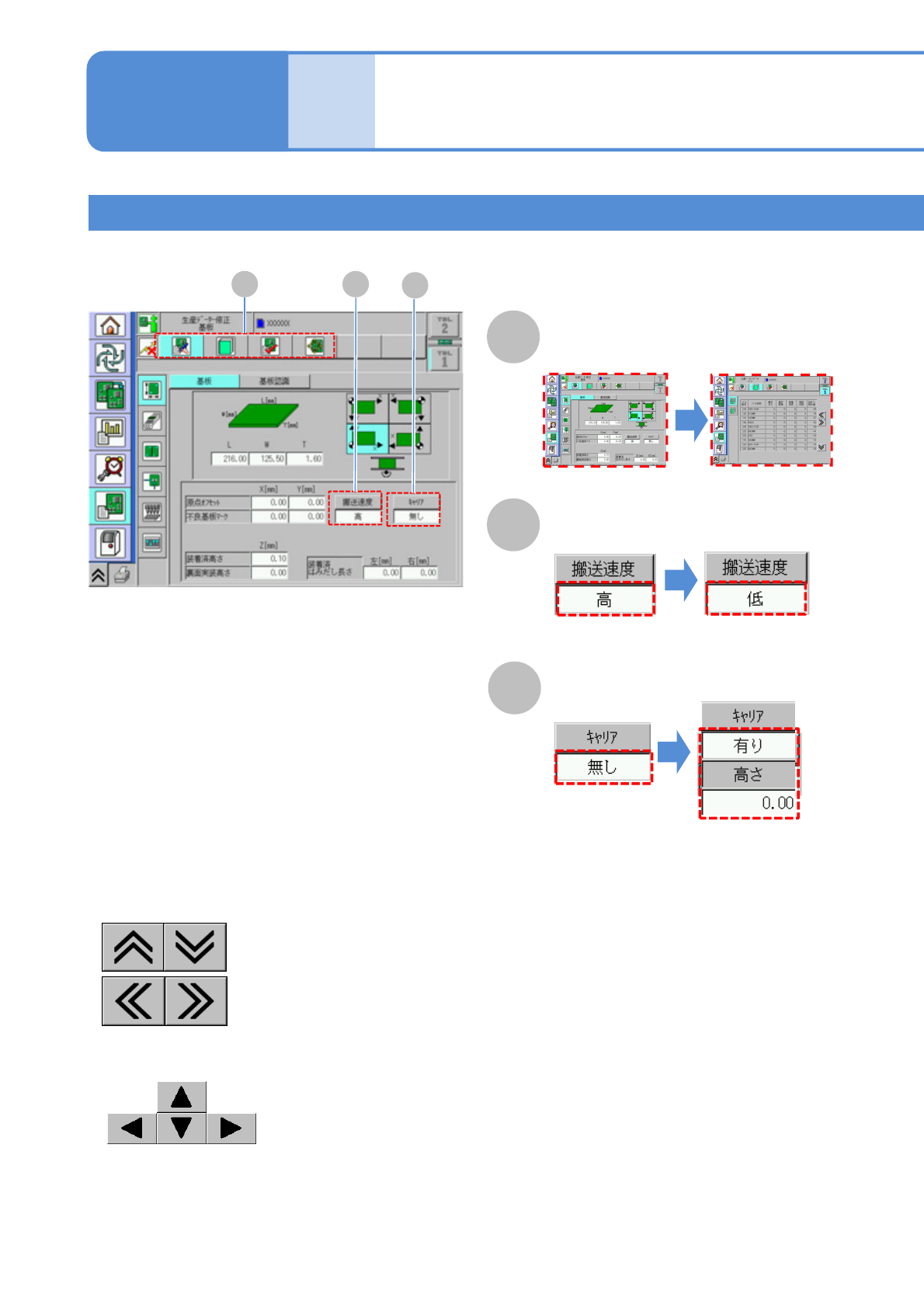

■選ぶとき
（次のパラメーターが表示
される）
（「有り」と数値入
力が表示される）
選ぶ
（次の画面が表示され
る）
切り替える
切り替えて入力する
■表をスクロールするとき
：縦方向
：横方向
■認識画像を移動するとき
：上下左右方向
A
A
B
B
C
C
NPM-TT2 EJM1EJ-MB-02O-05

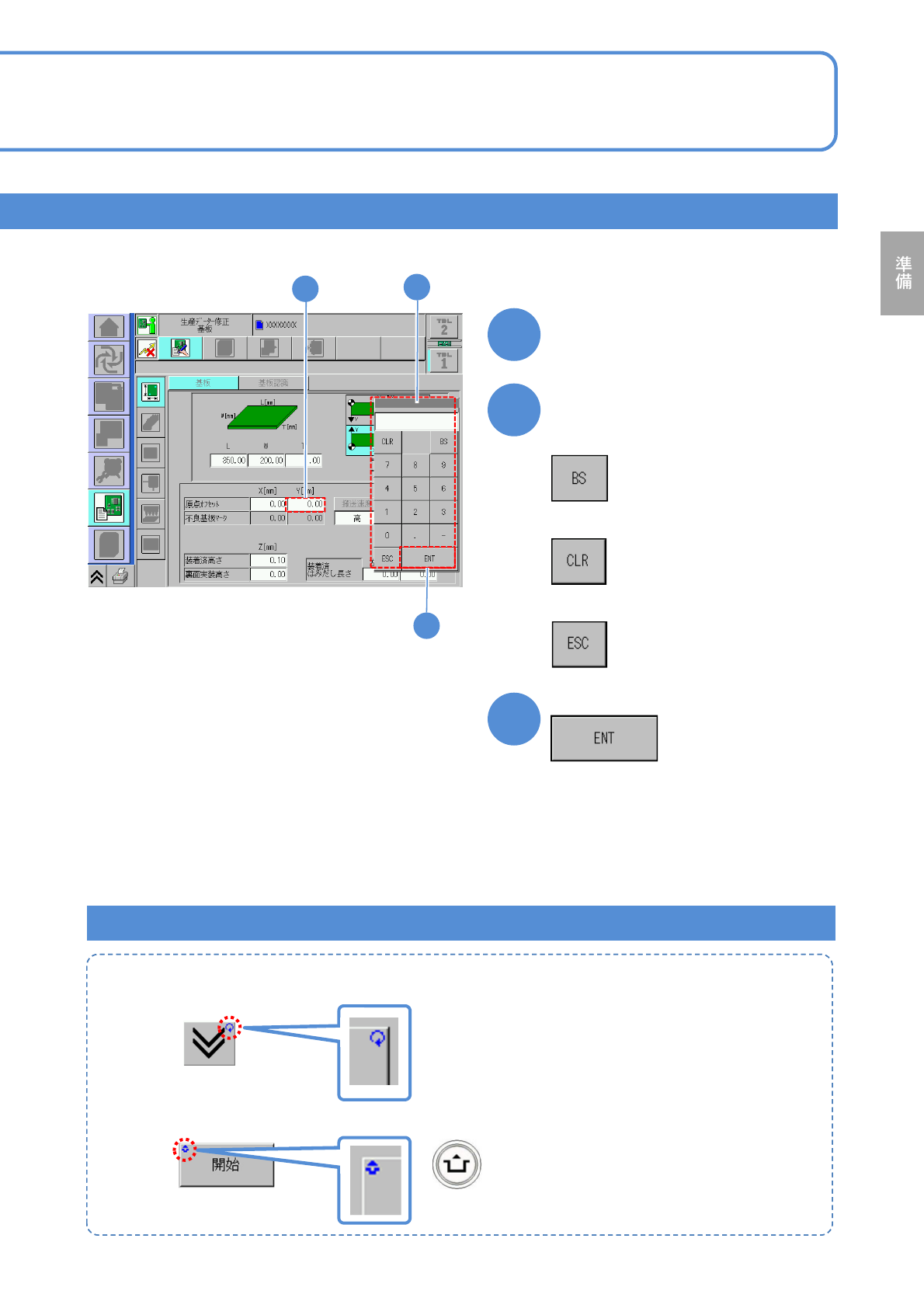

■入力するとき
1
項目を選ぶ
1
2
3
2
数値を入力する
■一字削除するとき
3
●リピートマーク (右上)
：押している間、動作が実行される。
●ロック解除マーク (左上)
： を押したままボタンを押すことを意味する。
2-2-1-4
■全削除するとき
■入力をキャンセルするとき
入力を完了して
操作ボタン上のマーク
