NPM- TT2 EJM1EJ-MB-02O-0 5 2-2-2 -4 消耗パーツ交換 定期点検 周期ごとの点検項目と作業履歴を確認する。 消耗パーツの交換情報を表示する。 精度検証結果 精度検証結果を表示する。 メンテ ナンス メニュー XY ユニット XY ユニットのメンテナンス動作を行う。 ヘッド ヘッドのメンテナンス動作を行う。 基板搬送のメンテナンス動作を行う。 メンテ ナンス 動作 トレイ トレイフィーダーのメンテナンス動作…
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
2-2-2-3
オペレーターモード 2
メニュー構成 2
操作編
2-2-2
吸着情報
生産情報
メニュー
ステージごとの稼働時間情報を
表示する。
非常停止エラーの停止情報を、時刻が新しい順に最大50件
表示する。
停止履歴
自動運転中に発生した真空センサーに関するエラー情報を
新しい順に50件表示する。
部品吸着情報を表示する。
履歴
吸着モニター
部品吸着情報を表示する。
稼働情報
真空センサーエラー履歴
第1階層 第2階層 第3階層 第4階層
NPM-TT2 EJM1EJ-MB-02O-05

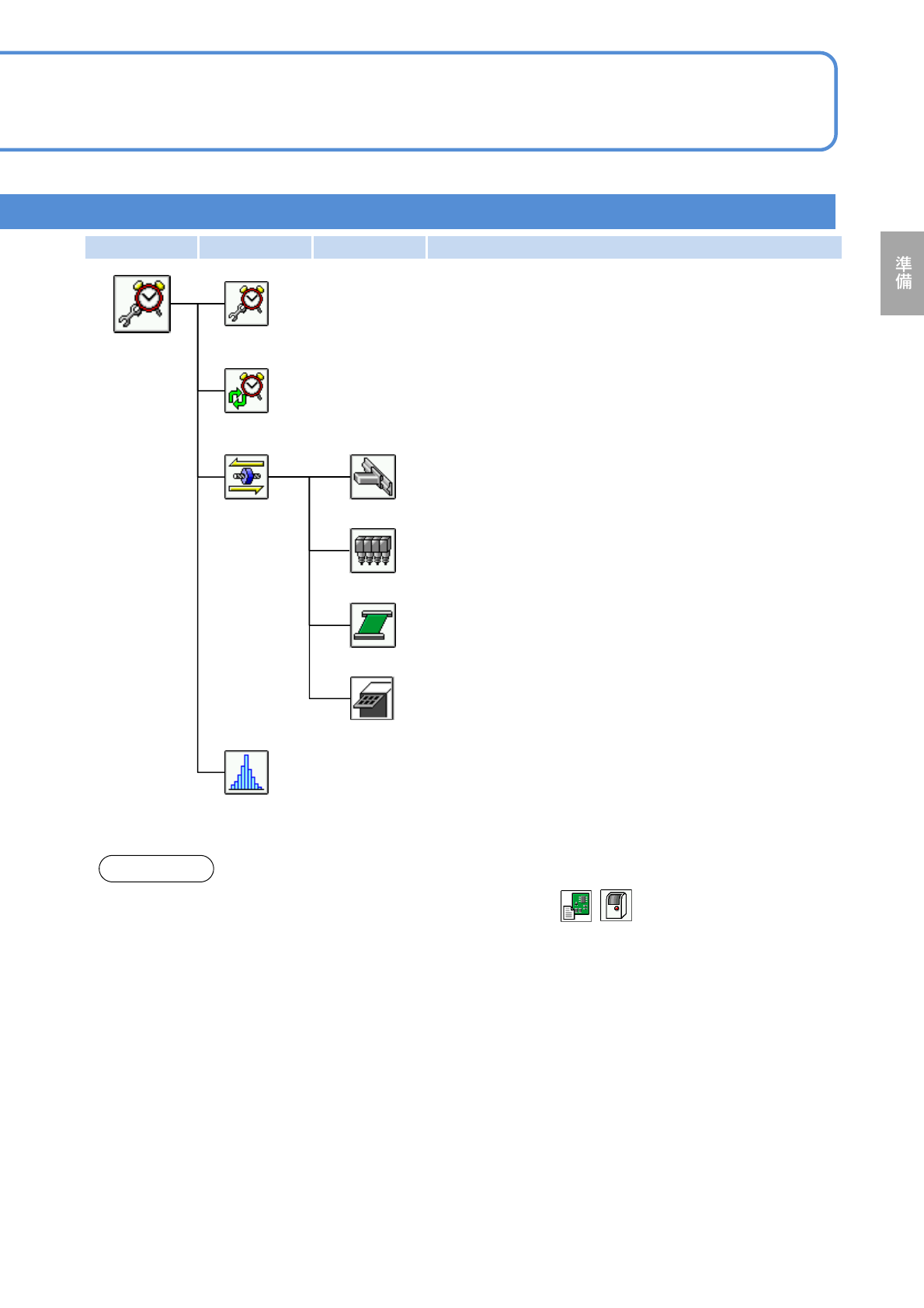

2-2-2-4
消耗パーツ交換
定期点検
周期ごとの点検項目と作業履歴を確認する。
消耗パーツの交換情報を表示する。
精度検証結果
精度検証結果を表示する。
メンテ
ナンス
メニュー
XYユニット
XYユニットのメンテナンス動作を行う。
ヘッド
ヘッドのメンテナンス動作を行う。
基板搬送のメンテナンス動作を行う。
メンテ
ナンス
動作
トレイ
トレイフィーダーのメンテナンス動作を行う。
(トレイフィーダーをセットしたときに表示される)
お知らせ
カスタマイズされたオペレーターモードでは、第一階層の の操作ができます。
コンベヤー
第1階層 第2階層 第3階層 第4階層
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
エンジニアモード 1

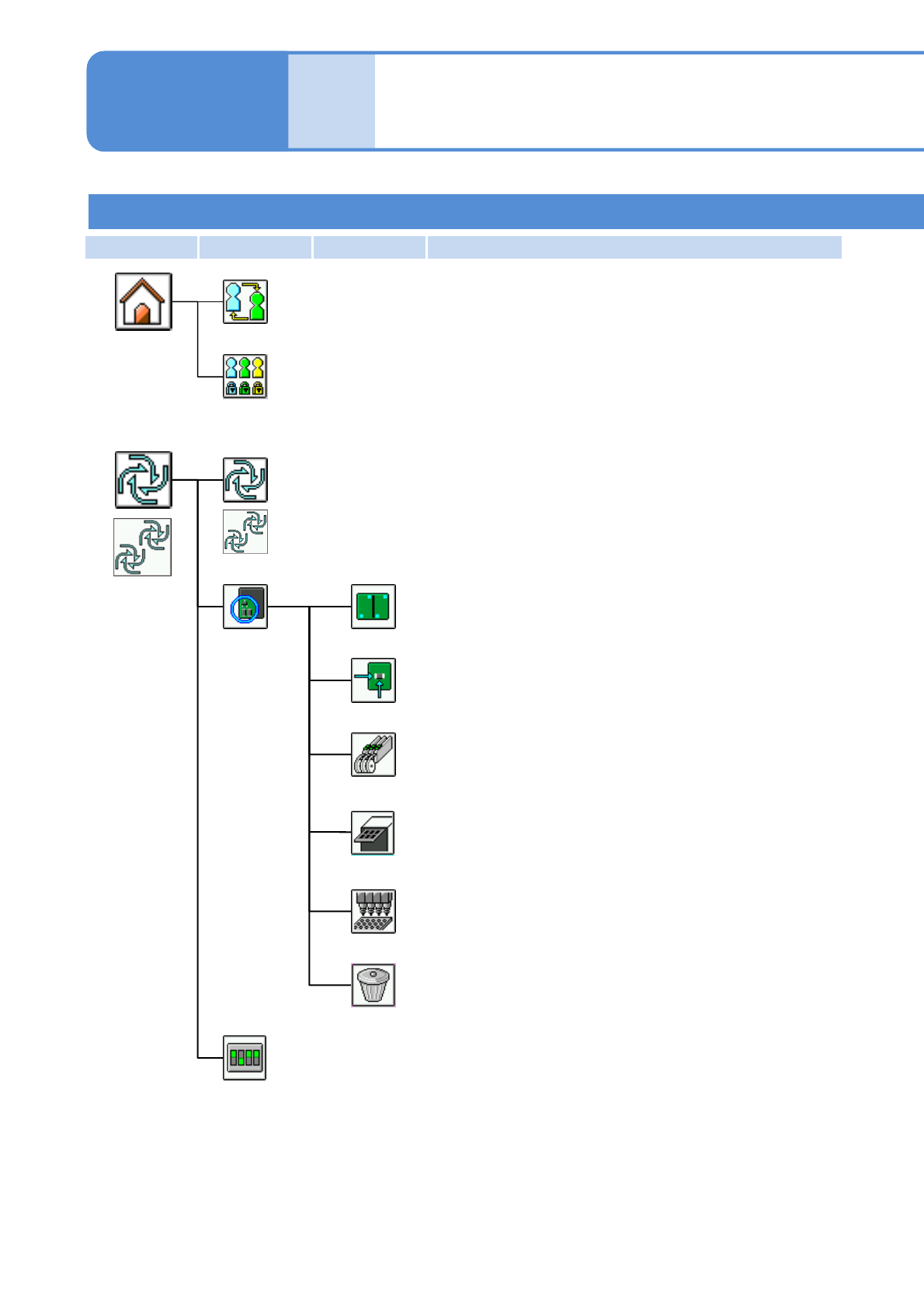

2-2-2-5
メニュー構成 3
操作編
2-2-2
生産開始
自動生産を開始する。
生産メニュー
(生産前)
条件装着
装着
フィーダー
ヘッド
クリアー
装着する対象をパターン単位で指定する。
装着する対象を装着点単位で指定する。
装着する対象を部品単位で指定する。
装着する対象をヘッド単位で指定する。
指定した条件をクリアーする。
パターン
調整用ソフトスイッチ
設備デバッグのために動作環境を一時的に変更する。
トレイ
装着する対象をトレイ単位で指定する。
操作モードを変更する。
操作モード変更
ホーム
メニュー
操作モードを編集する。
操作モード編集
*1)
*2)
*1) ・シングルレーンモードのとき
・デュアルレーンモードで交互実装モードのとき
*2) ・デュアルレーンモードで独立実装モードのとき
第1階層 第2階層 第3階層 第4階層
