NPM- TT2 EJM1EJ-MB-02O-0 5 各部の 名称 エンジニアモード 1 2-2-2 -5 メニュー構成 3 操作編 2-2-2 生産開始 自動生産を開始する。 生産メニュー ( 生産前 ) 条件装着 装着 フィーダー ヘッド クリアー 装着する対象をパターン単位で指定する。 装着する対象を装着点単位で指定する。 装着する対象を部品単位で指定する。 装着する対象をヘッド単位で指定する。 指定した条件をクリアーする。 パタ…
NPM-TT2 EJM1EJ-MB-02O-05
2-2-2-4
消耗パーツ交換
定期点検
周期ごとの点検項目と作業履歴を確認する。
消耗パーツの交換情報を表示する。
精度検証結果
精度検証結果を表示する。
メンテ
ナンス
メニュー
XYユニット
XYユニットのメンテナンス動作を行う。
ヘッド
ヘッドのメンテナンス動作を行う。
基板搬送のメンテナンス動作を行う。
メンテ
ナンス
動作
トレイ
トレイフィーダーのメンテナンス動作を行う。
(トレイフィーダーをセットしたときに表示される)
お知らせ
カスタマイズされたオペレーターモードでは、第一階層の の操作ができます。
コンベヤー
第1階層 第2階層 第3階層 第4階層
NPM-TT2 EJM1EJ-MB-02O-05
各部の
名称
エンジニアモード 1
2-2-2-5
メニュー構成 3
操作編
2-2-2
生産開始
自動生産を開始する。
生産メニュー
(生産前)
条件装着
装着
フィーダー
ヘッド
クリアー
装着する対象をパターン単位で指定する。
装着する対象を装着点単位で指定する。
装着する対象を部品単位で指定する。
装着する対象をヘッド単位で指定する。
指定した条件をクリアーする。
パターン
調整用ソフトスイッチ
設備デバッグのために動作環境を一時的に変更する。
トレイ
装着する対象をトレイ単位で指定する。
操作モードを変更する。
操作モード変更
ホーム
メニュー
操作モードを編集する。
操作モード編集
*1)
*2)
*1) ・シングルレーンモードのとき
・デュアルレーンモードで交互実装モードのとき
*2) ・デュアルレーンモードで独立実装モードのとき
第1階層 第2階層 第3階層 第4階層
NPM-TT2 EJM1EJ-MB-02O-05

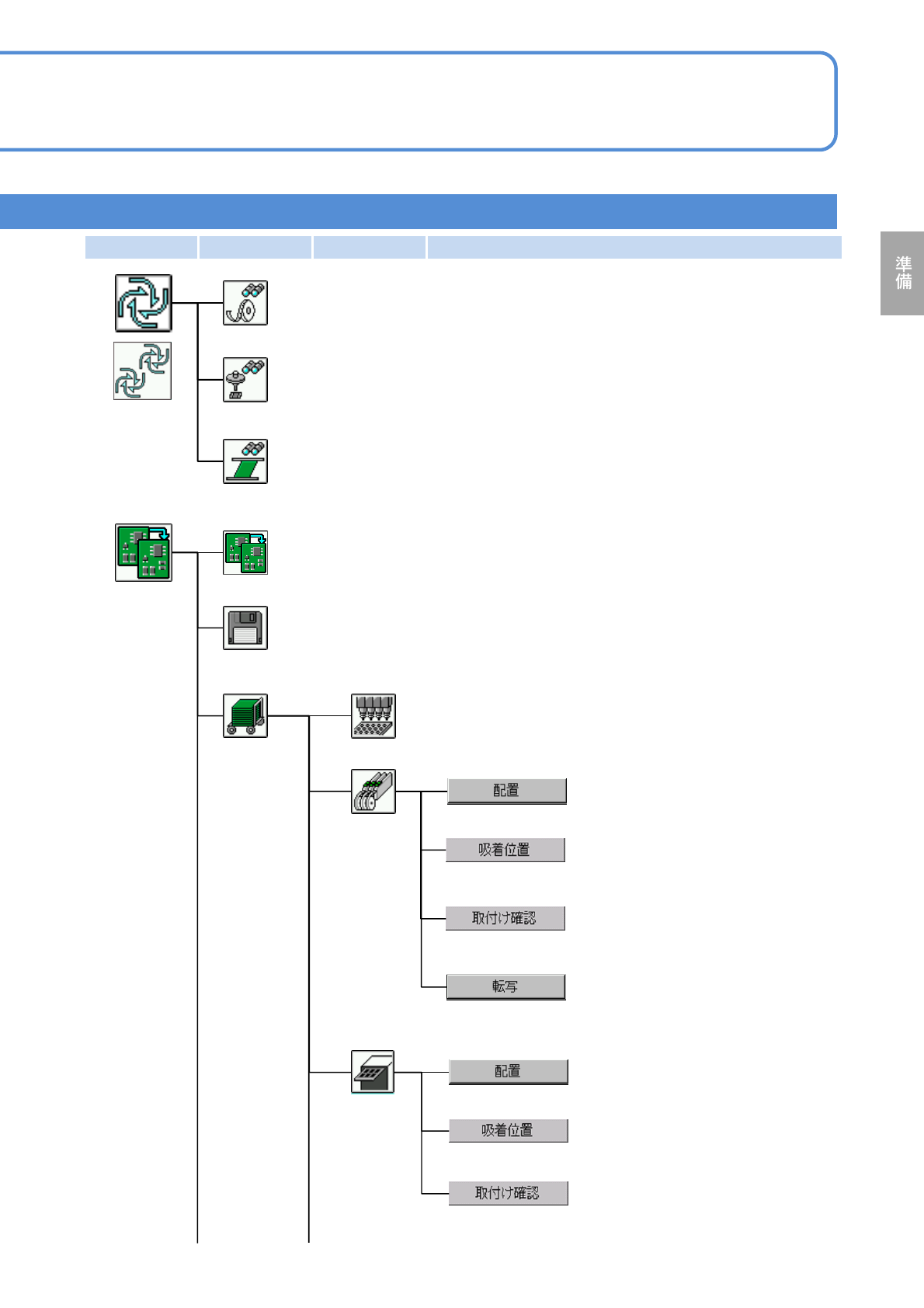

2-2-2-6
連続段取り
生産前の個別段取り作業を工程ごとに管理する。
マシンデータの読み込み、マシンパラメーターの保存など、ファイルを操作す
る。
ファイル操作
部材準備
段取り
メニュー
それぞれのノズル位置のマシンデータを表
示する。
ノズル
フィーダー
生産データとフィーダーの状態を色
で表示する。
フィーダーの状態を確認する。
生産中の吸着位置学習による補正値を
フィーダーアドレスごとに確認する。
転写ユニットの操作を行う。
生産データとトレイの状態を色で表
示する。
トレイの状態を確認する。
生産中の吸着位置学習による補正値
をトレイアドレスごとに確認する。
トレイ
（転写ユニットを搭載したときに表示される)
残数モニター
ライン上のそれぞれのテーブルの部品切れ情報を確認する。
吸着状況を確認する。
吸着モニター
状況モニター
運転中の生産情報、部品切れ、その他の状況を表示する。
生産メニュー
(生産中)
第1階層 第2階層 第3階層 第4階層
