1.3 Aufbau und Funktion des Kopfständers
Der Kopfständer besteht aus einem klappbaren Grundgestell (1) und einer drehbaren Kopfmon-
tageplatte (2). Nach Aufbau des Kopfständers kann der Kopf in der "0 Gradlage" montiert werden
und am Kopfgehäuse in jede beliebige Position gedreht und mit Hilfe des roten Hebels (3) fixiert
werden.
(1) klappbares Grundgestell (2) Kopfmontageplatte
(3) Roter Hebel, zum Fixieren der Kopfmonta-
geplatte
(4) Verriegelungsleiste mit Befesti-
gungsschrauben
3
2
1
4
Universal Head Stand item no. 03056231-01
Ausgabe 04/2008 Edition
8
1.3.1 Aufbau des Kopfständers
Æ Legen Sie den Kopfständer mit der Montageplatte nach unten auf eine ebene Fläche (Tisch).
Æ Lösen Sie jeweils die 3 Befestigungsschrauben (1) auf der linken und rechten Seite.
Æ Schieben Sie die linke und rechte Verriegelungsleiste nach vorne (2).
Æ Klappen Sie die zwei Füße des Kopfständers auf (2).
Æ Achtung: Drücken Sie die Füße nicht nach unten!
Æ Schieben Sie die Verriegelungsleiste wieder zurück, so dass Sie den Fuß des Kopfständers
vollständig ausklappen können.(3)
Æ Schieben Sie nun die Verriegelungsleiste nach vorne, so dass die Befestigungsschraube in die
Nut der Metallplatte einrastet (4).
Æ Drehen Sie die Schrauben leicht an und stellen Sie den Kopfständer auf die Tischplatte
Æ Richten Sie die beiden Füße aus, so dass der Kopfständer nicht kippelt und ziehen Sie jetzt
alle 6 Befestigungsschrauben fest (5).

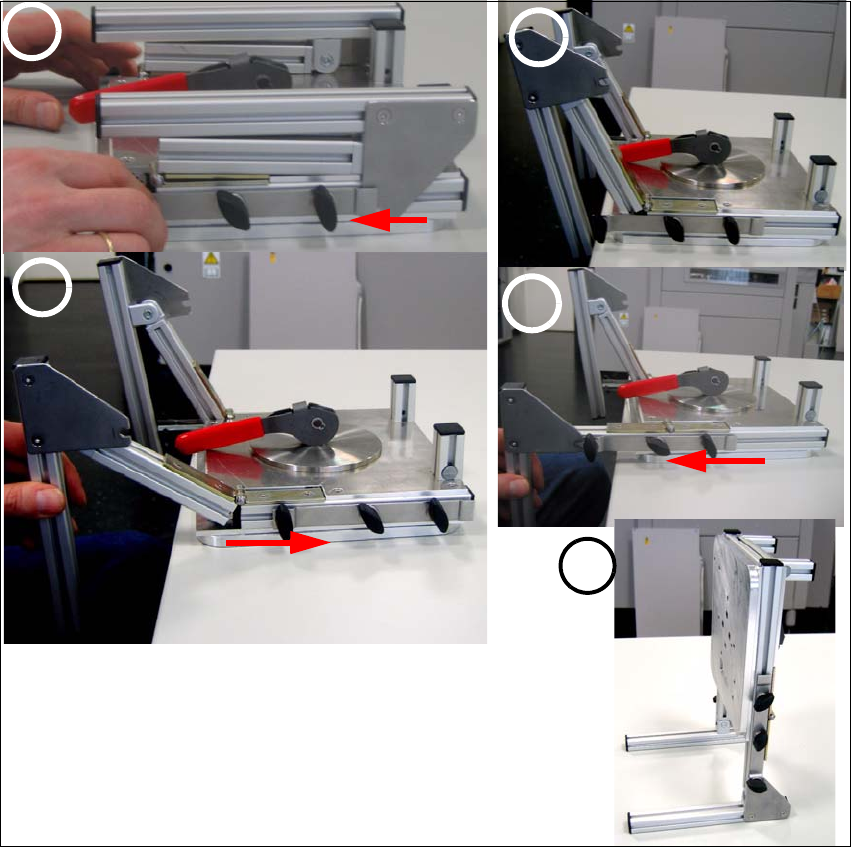

Abb. 1.3 - 1 Reihenfolge Montage Kopfständer
1
3
2
4
5
Universal Head Stand item no. 03056231-01
Ausgabe 04/2008 Edition
9
1.3.2 Zusammenbau des Kopfständers
Æ Legen Sie den Kopfständer mit der Montageplatte nach unten auf eine ebene Fläche
(Tisch)(1).
Æ Lösen Sie alle 6 Befestigungsschrauben und Schieben Sie die Verriegelungsleiste zurück, so
dass der Fuß des Kopfständers eingeklappt werden kann (2) (3).
Æ Klappen Sie jetzt die Füße des Kopfständers zusammen (4).
Æ Schieben Sie die Verriegelungsleiste nach vorne, so dass die Füße des Kopfständers auf dem
Grundgestell der Montageplatte aufliegen (5).
Æ Die Verriegelungsleiste kann jetzt über die Metallplatte geschoben werden, ziehen Sie alle Be-
festigungschrauben handfest an (6).
Abb. 1.3 - 2 Zusammenbau des Kopfständers
1 2
3
4
5
6
7
Achtung diese Schraube nur leicht anziehen!
