包装要领书 8 -1 第 8 章安全防护罩 8- 1 安全防护罩 ① 请按如下方式将纸板作为安全盖的保护部件进行切割。和部件 A ， B 40044469 ：准备两个 LCD GUARD 。切成所示的形状。部件 A 胶粘在沿着眼睛纸板的中心折叠。 200mm×2 個 30mm×2 個纸板 A 在中心折叠瓦楞卡 A 并用胶带固定。纸板 A 纸板 B 8 0mm ×2 個

包装要领书

7-2

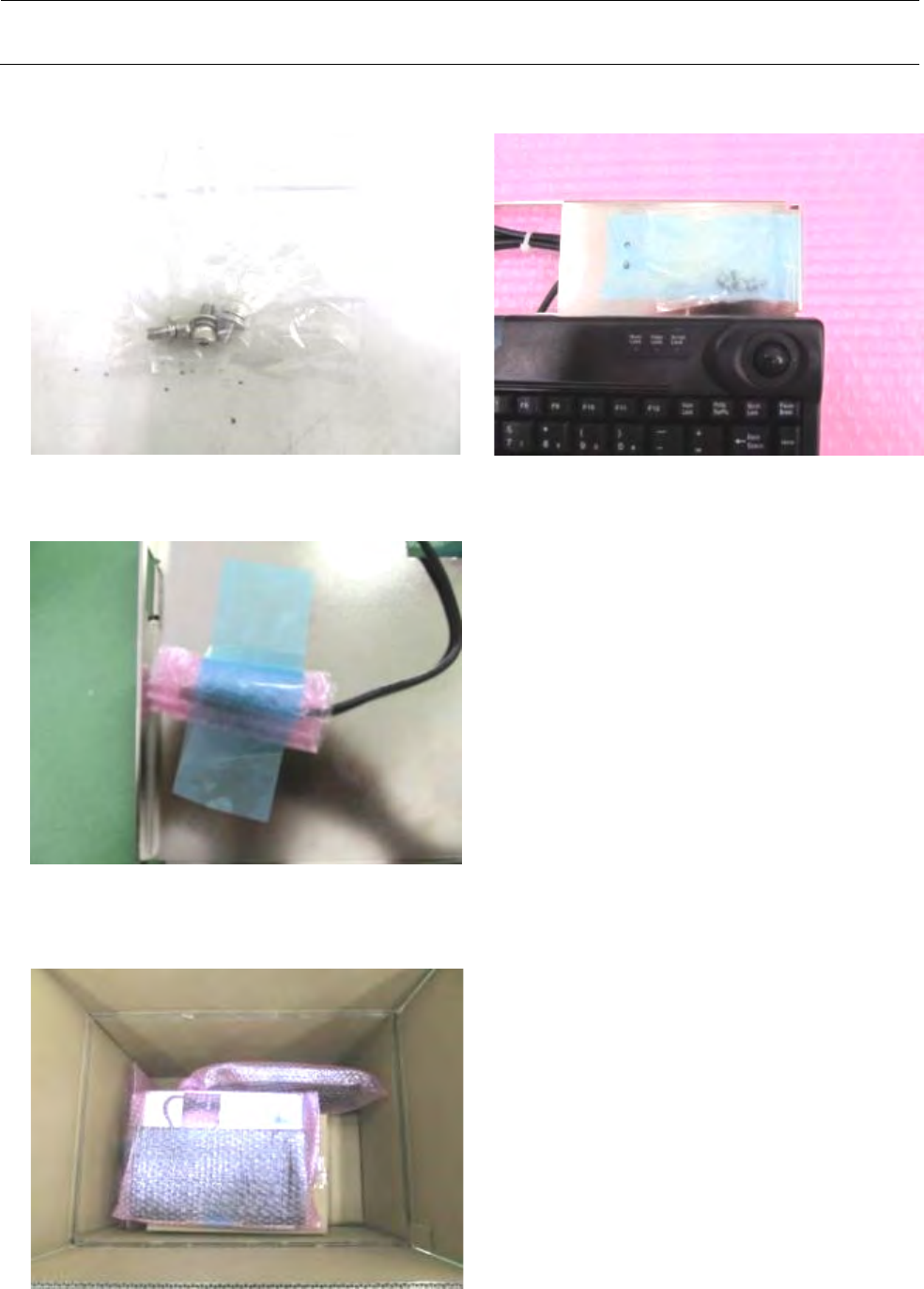

3) 请把固定螺丝（3 个）放入袋内，用纤维丝胶带固定在键盘托架上。

4)请用气泡包装膜包裹连接器部，以纤维丝胶带固定。

5) 整体用气泡包装膜包裹后打包｡

包装要领书

8-1

第8章安全防护罩

8-1 安全防护罩

①请按如下方式将纸板作为安全盖的保护部件进行切割。

和部件 A，B

40044469：准备两个 LCD GUARD。切成所示的形状。

部件 A 胶粘在沿着眼睛纸板的中心折叠。

200mm×2 個

30mm×2

個

纸板 A

在中心折叠瓦楞卡

A 并用胶带固定。

纸板 A

纸板 B

80mm×2

個

包装要领书

8-2

・纸板 C

40044469：准备一个 LCD GUARD 并将其切成所示形状。

请沿着纸板的眼睛在中心切割。

・纸板 D、E

准备两张 140mm×120mm 的纸板（单张）并剪下一张，如下所示。

我会使用另一个。

② 将胶带粘贴在安全盖上。

·安全盖。

请将胶带粘贴在安全盖的侧面。

照片在背面，但也粘贴在正面。

纸板 C

140mm

120mm

50mm

纸板 D 纸板 E

带粘
