包装要领书
8-1
第8章 安全防护罩
8-1 安全防护罩
①请按如下方式将纸板作为安全盖的保护部件进行切割。
和部件 A，B
40044469：准备两个 LCD GUARD。 切成所示的形状。
部件 A 胶粘在沿着眼睛纸板的中心折叠。
200mm×2 個
30mm×2
個
纸板 A
在中心折叠瓦楞卡
A 并用胶带固定。
纸板 A
纸板 B
80mm×2
個
包装要领书
8-2
・纸板 C
40044469：准备一个 LCD GUARD 并将其切成所示形状。
请沿着纸板的眼睛在中心切割。
・纸板 D、E
准备两张 140mm×120mm 的纸板（单张）并剪下一张，如下所示。
我会使用另一个。
② 将胶带粘贴在安全盖上。
·安全盖。
请将胶带粘贴在安全盖的侧面。
照片在背面，但也粘贴在正面。
纸板 C
140mm
120mm
50mm
50mm
纸板 D 纸板 E
带粘
带粘
包装要领书
8-3
・
机身盖
请将胶带粘贴在安全盖的侧面。
照片在背面，但也粘贴在正面。

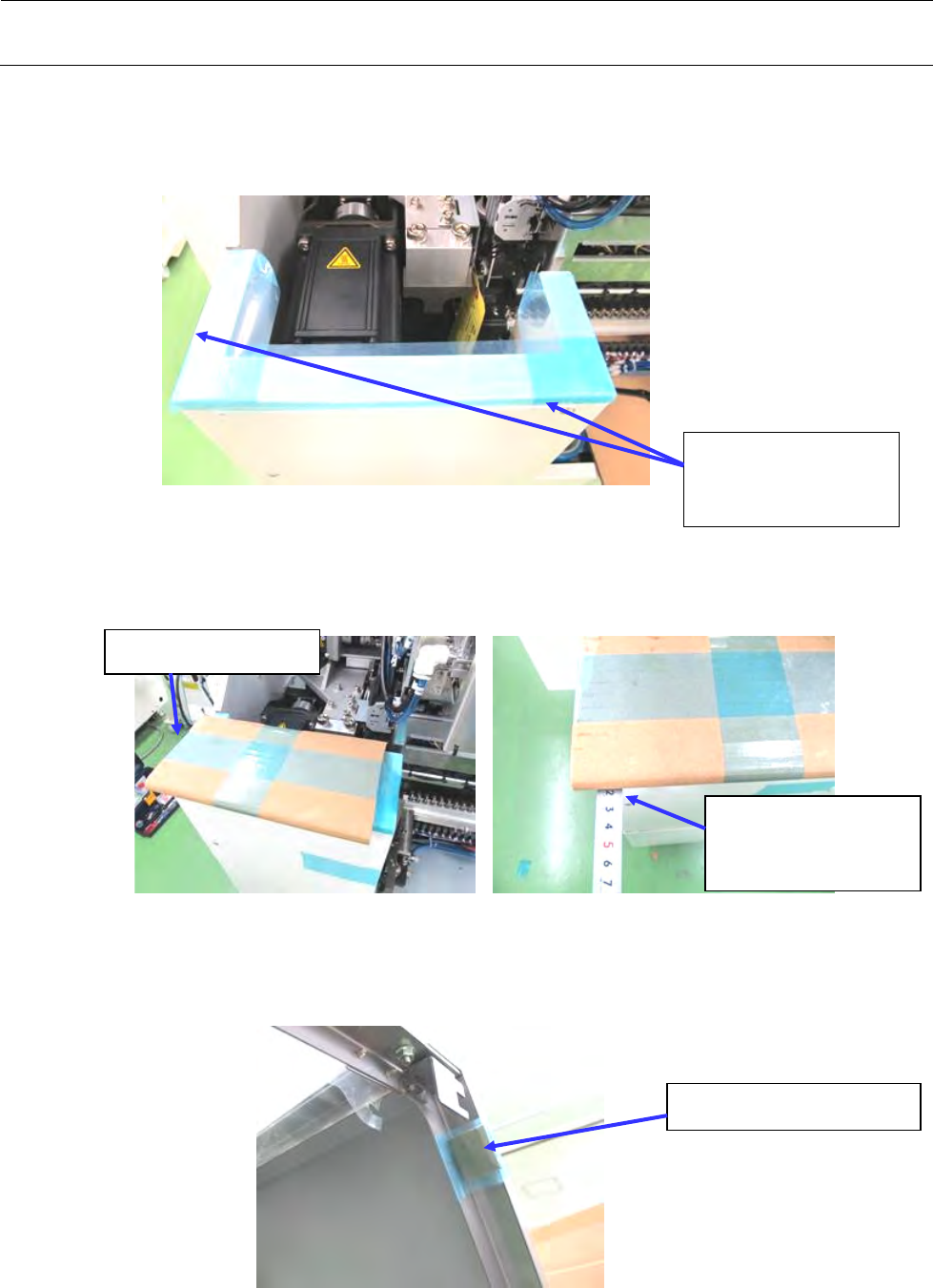

③ 贴保护部件。
·纸板粘贴。
将其粘贴在图中所示的位置上。
确保侧面与主体轮廓对齐，前/后侧凸出 20mm。
照片在正面，但背面是一样的。
・纸板 B 粘贴
将纸板 B 对折，并将其粘贴在所示位置。
粘贴位置是橡胶塞与装置侧接触的部分。
请牢固地粘贴，以免两个褶皱打开。
・纸板 C 粘贴
与机器轮廓对齐
请使前/后侧凸出约
20mm。
将其折叠成两半并粘贴。
折叠突出的部分以覆
盖盖子的角落。
