包装要领书
8-6
⑥ 何
风乙烯。

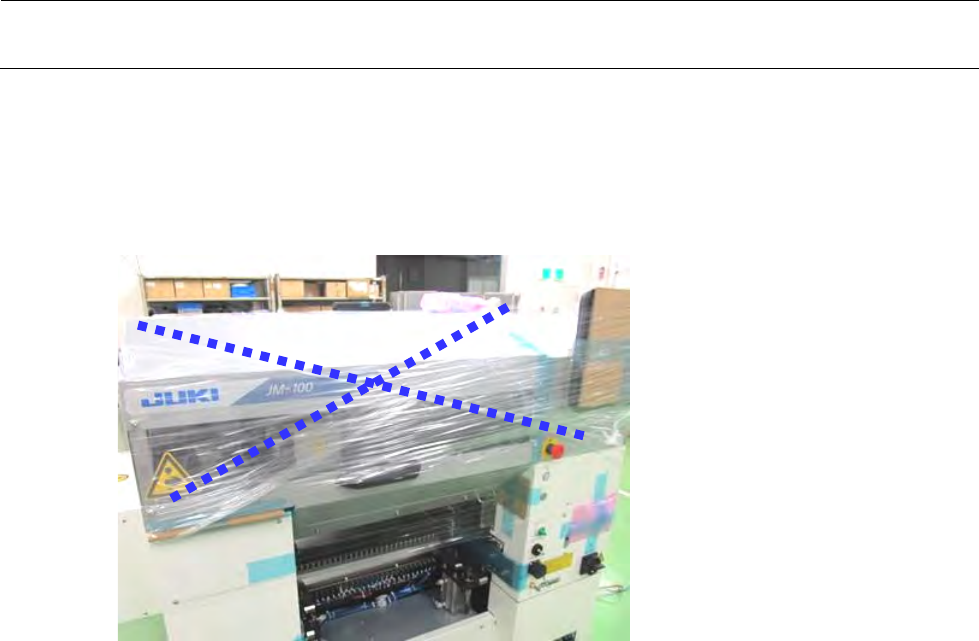

最后缠绕乙烯树脂并固定安全盖，使其不会移动。
包裹塑料，如示于图
请收起来以抑制安全盖的垂直移动。
包装要领书
9-1

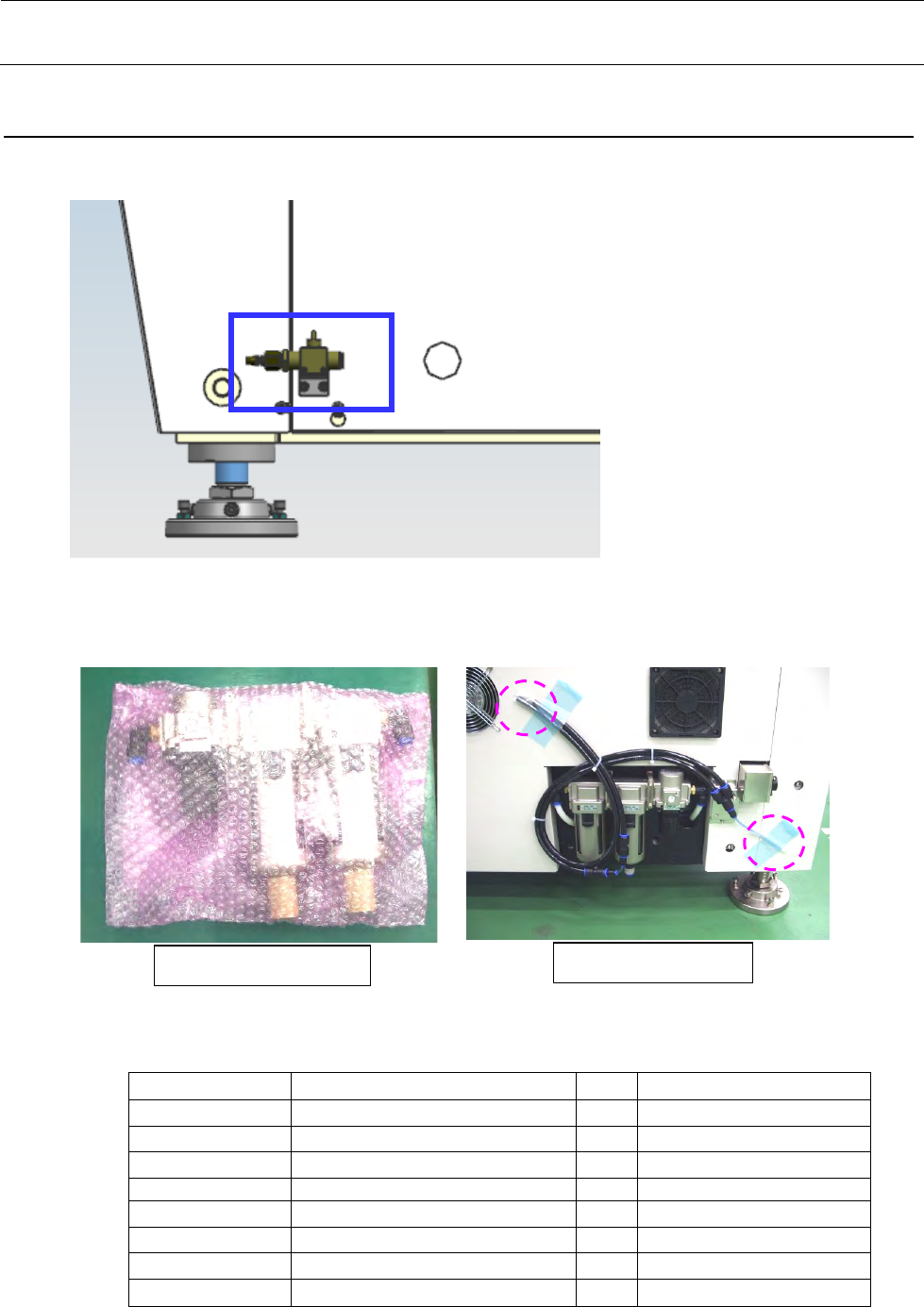

第9章 空气关系
1) 用气泡包装膜包好机械手阀门。
2) 把空气三合一组件合件从主体上卸下，以气泡包装膜包裹，放入纸板箱。 钢包装时）
※ 国内运输时可安装在主机体上不拆下。
※ 空气管子前端请用乙烯树脂袋包裹。
3) 将下列自
动放泄组件作为包装附件放入纸盒内
40093785 ASM_DRAIN_TANK
货号
品名
数量
备注
40016815
DRAIN TANK
1
包装附属品
40016814
DRAIN TANK STAY
1
包装附属品
40093721
DT_STAY_BR
1
装在主机体上
SL6040892
TN
SCREW M4 L=8
4
2 个：包装，2 个：主机体
PJ308100001
UNION Y
1
装在主机体上
SL6042592TN
SCREW
M4 L=25 1
装在主机体上
P
J309040003
REDUCER 4
-10 1
装在主机体上
BT0400251EA
聚氨
酯管蓝色 4X2.5
0.16[m]
装在主机体上
海外运输时从主机体上卸下
管子前端用乙烯树脂包裹
包装要领书
10-1
第10章 供料器台架滑动框架的固定
10-1 供料器台架滑动框架的固定
用电缆绑带[货号 HX006740000]把供料器台架和滑动框架的纵柱的两侧进行固定。
并且，用同样方法将手柄也进行固定。
将安装注意标签[货号 40087186]装在图中所示的电缆绑带上。
10-2 供料器中継电缆的固定
1) 请按照片所示，把供料器中继电缆和空气管子用纤维丝胶带固定在 FS 板上。
2) 供料器中继电缆线和气管请用气泡包装膜包装。
手柄
电缆绑带
供料器台架
电缆绑带
手柄
滑动框架
（供料器台车）
注意标签
连接器中继电缆
空气管子
纤维丝胶带
FS 板
