包装要领书
10-1
第10章 供料器台架滑动框架的固定
10-1 供料器台架滑动框架的固定

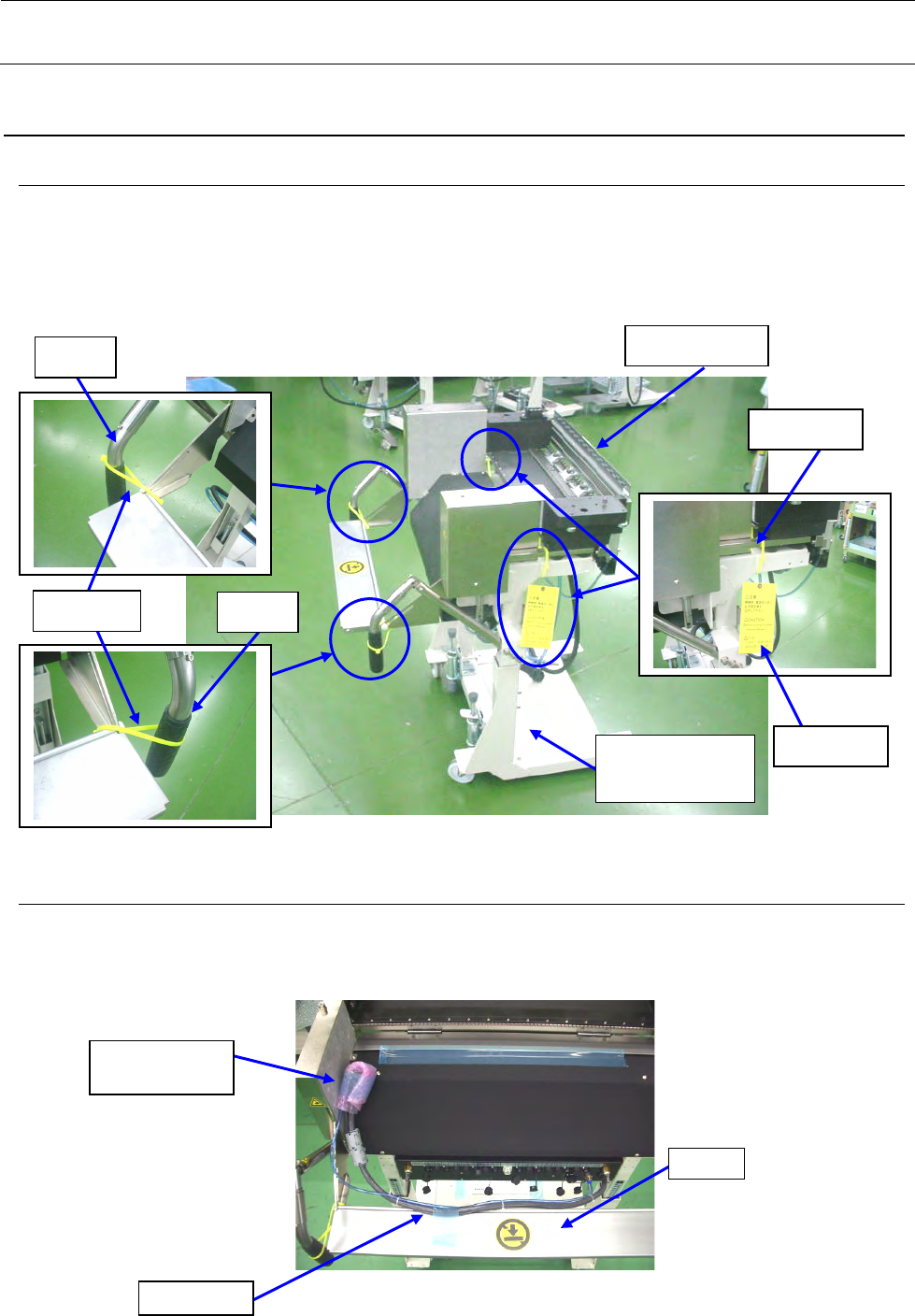

用电缆绑带[货号 HX006740000]把供料器台架和滑动框架的纵柱的两侧进行固定。
并且，用同样方法将手柄也进行固定。
将安装注意标签[货号 40087186]装在图中所示的电缆绑带上。
10-2 供料器中継电缆的固定
1) 请按照片所示，把供料器中继电缆和空气管子用纤维丝胶带固定在 FS 板上。
2) 供料器中继电缆线和气管请用气泡包装膜包装。
手柄
电缆绑带
供料器台架
电缆绑带
手柄
滑动框架
（供料器台车）
注意标签
连接器中继电缆
空气管子
纤维丝胶带
FS 板
包装要领书
11-1
第11章 LCD 监视器
① 调整监视器至垂直，用蝶形螺丝拧紧。(请确认监视
器没有松动。)
② 如下图所示，用硬纸板、空气帽和长丝胶带固定显示
器。
※ 有背面监视器时也要执行同样的操作。
蝶形螺丝
包装要领书
12-1
第12章 主机整体
12-1 主机整体
① 请把下一页中的标签纸粘貼在护罩上面之下图所示的部分。（4 处。可黑白打印。）
② 用聚氯乙稀塑料把机器整体包起来。
聚氯乙稀塑料布尺寸∶ 1,800×1,700×1,500（横宽×进深×高） ｔ 0.05（厚度）
注）乙烯基尺寸基于支持最大板尺寸的机器的机器外形尺寸。
