包装要领书
14-1

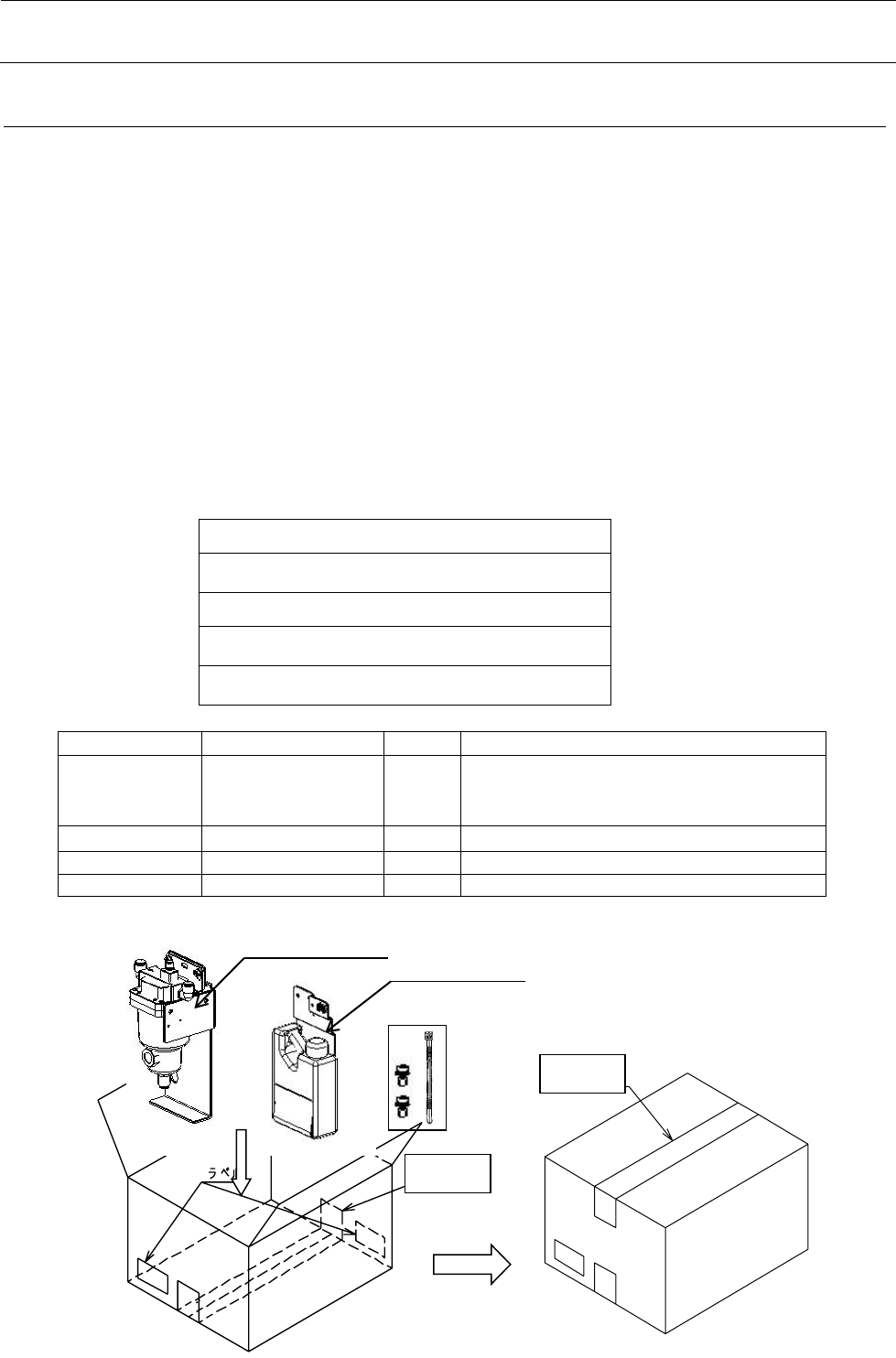

第14章 其他选项
附带下列可选部件时，包装方法如下。
主管路过滤器
包装到纸板箱（E5010715000）内
1. 在纸板箱外表部贴上内容物标签。（2 处。如为同一内容，无格式指定。）
底面要用胶带封贴。
2. 在纸板箱底面铺上泡沫塑料或气泡膜，将主管路过滤器组放在上面。
3. 要用泡沫塑料或气泡膜把纸板箱内的空隙填满。
注）附属的空气管要宽松地弯曲包装，避免途中折曲。
4. 关闭纸板箱，上面要用胶带（写有“小心轻放”字样的）封贴。
标签印字内容
PARTS No.
货号
PARTS NAME
品名
主管路过滤器组成 (40082814)
货号 英文名称 数量
备注
－ 主管路过滤器組 1
BT1200801EF
聚氨酯管白色 2m×2 本
BT1000651EB 聚氨酯管黑色 0.8m×1 本
－
排水箱总成
1
SL6040892TN
SCREW M4 L=8
2
放入塑料袋中。
EA9500B0100
CABLE BAND
1
放入塑料袋中。
主管路过滤器組
排水箱总成
胶带
胶带

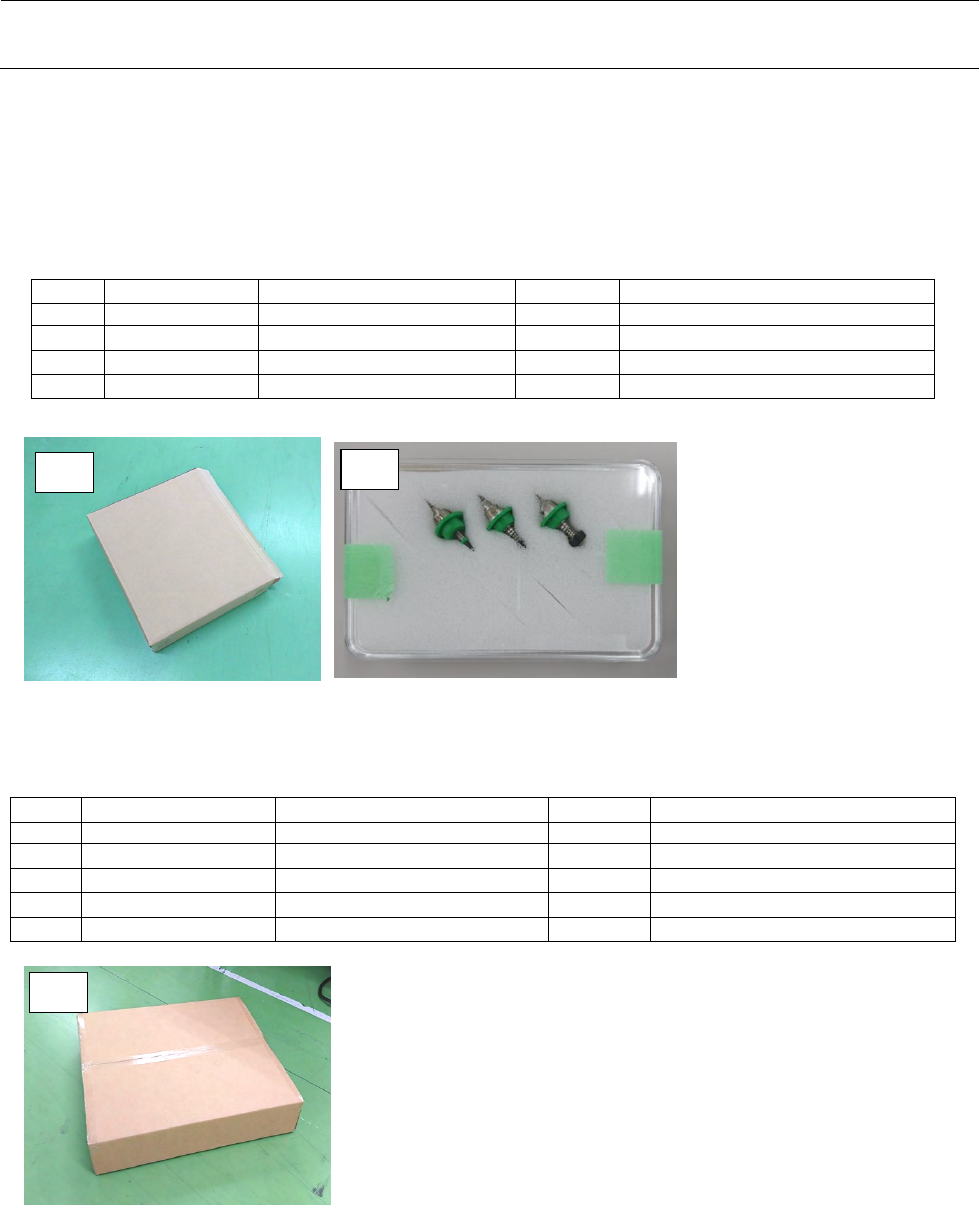

包装要领书
14-2
②
FCS
・准备 40256376 FCS_UNIT+D 时
40256376 FCS_UNIT 组成
货号 品名 数量 备注
A
40214211
FCS_ASM_JM100
1
B
40001339
NOZZLE ASSEMBLY 501
4
放入塑料盒附带
B
40001344
NOZZLE ASSEMBLY 506
1
放入塑料盒附带
B
40001346
NOZZLE ASSEMBLY 508
1
放入塑料盒附带
・准备 40256379 FCS_UNIT+DC 时
40256379 FCS_UNIT+DC 组成
货号 品名 数量 备注
C
40214211
FCS_ASM_JM100
1
C
40001339
NOZZLE ASSEMBLY 501
4
放入塑料盒附带
C
40001344
NOZZLE ASSEMBLY 506
1
放入塑料盒附带
C
40001346
NOZZLE ASSEMBLY 508
1
放入塑料盒附带
C
40209695
DRIVE_CYLINDER_UNIT_FSC
1
以专用的包装箱附带
A
B
C
包装要领书
15-1

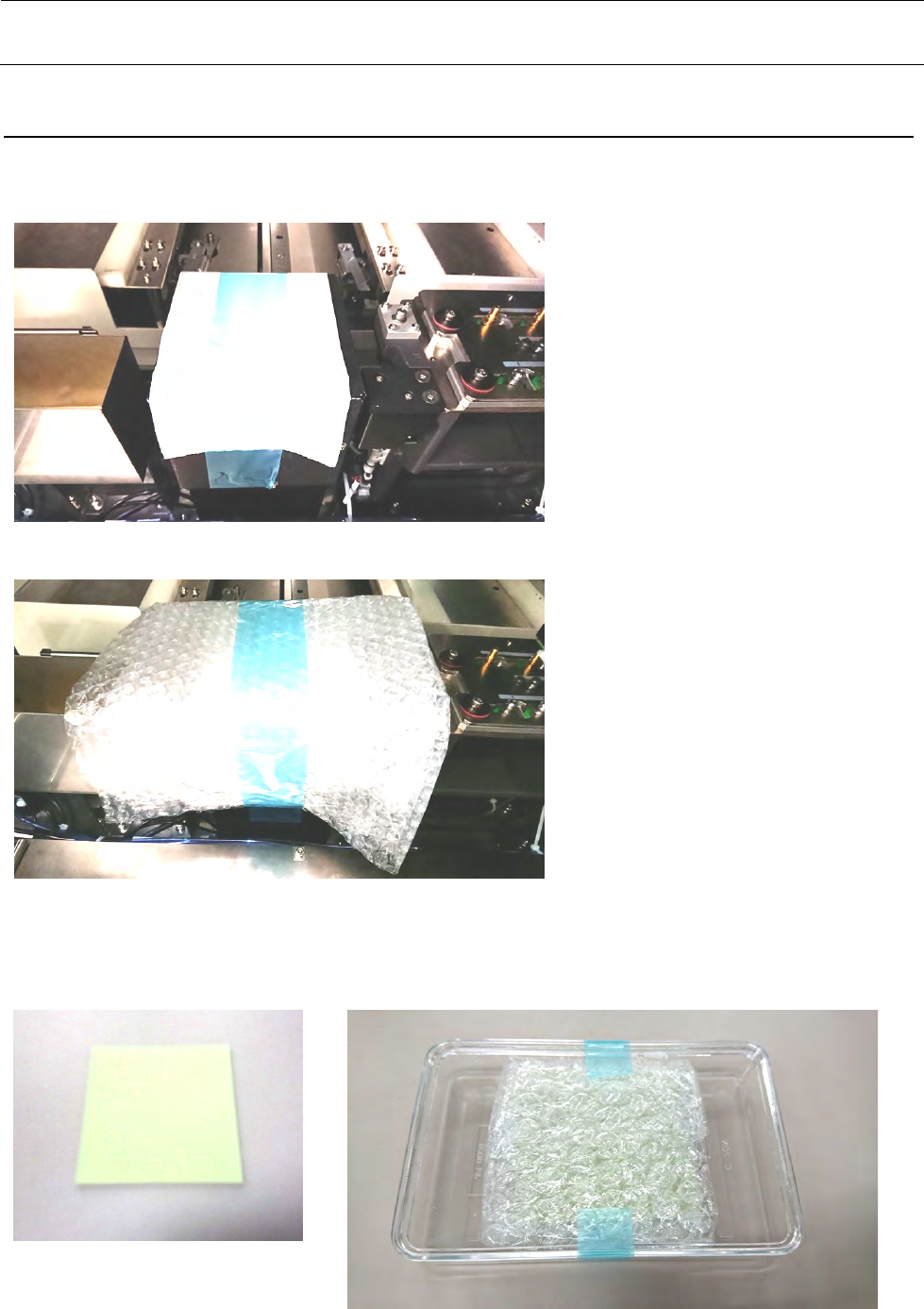

第15章 3D 传感器装置（选项）
作为选项组装有 3D 传感器装置时，按如下所示进行包装。
3D 传感器上面铺无纺纸，用胶带贴住。
上面覆盖气泡包装膜，用胶带固定。
用气泡包装膜包裹 40215941 3D_SCREEN_PLATE ，放入包装吸嘴时使用的塑料盒作为附件。在内容标
签上填写货号和品名、数量，贴到盒子上。
※贴在白色面上的保护膜不要剥掉。
