包装要领书
1-1
危险
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
第1章 贴装头装置部分
1-1 贴装头装置固定零件的固定

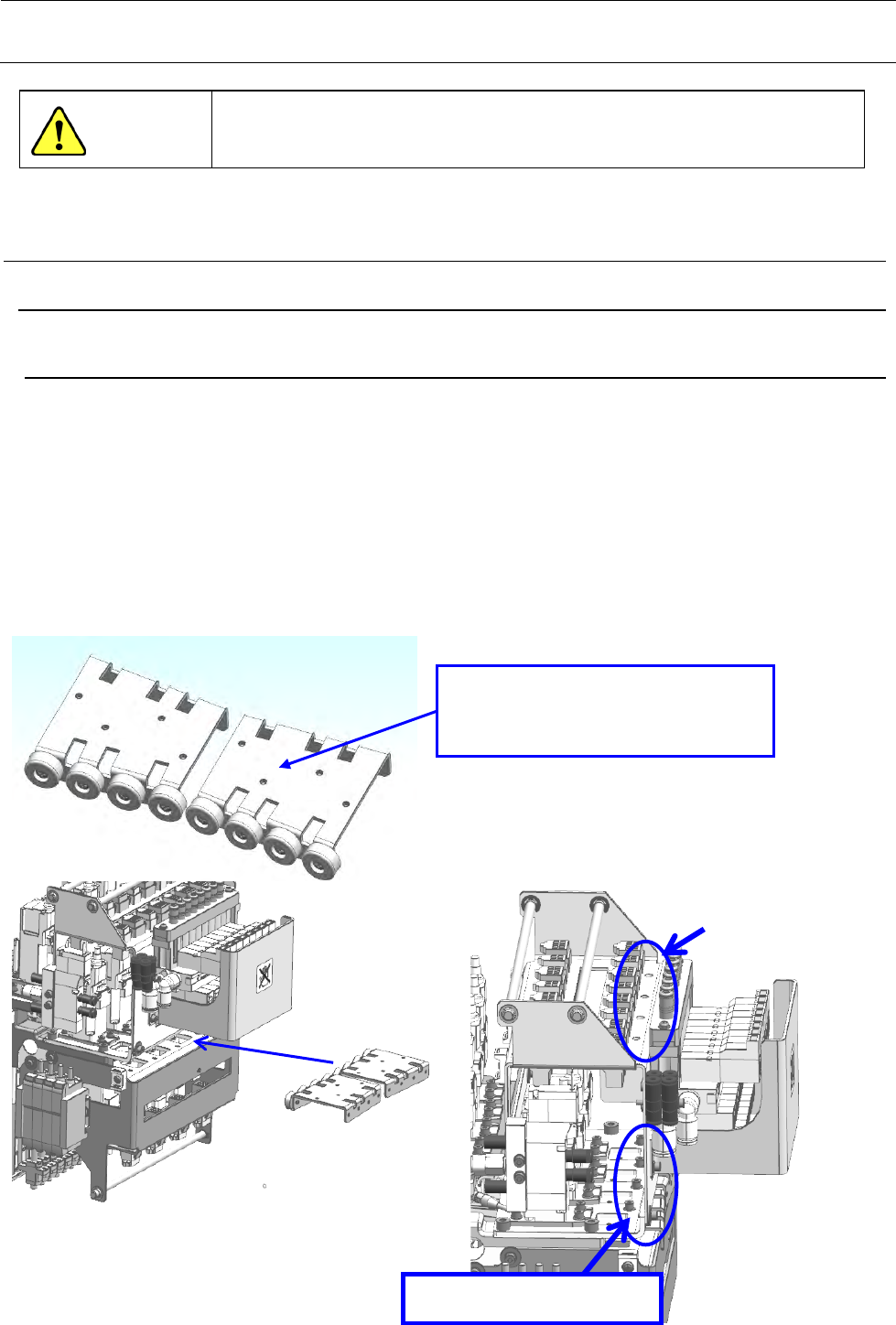

1-1-1 LNC 贴装头 Z 轴固定零件的固定
1) 将 40049671 COVER_CUSHON 用 SM4030601SC 安装到 40210361 ZM_STOPPER 上
※ZM 限动器在互不相同的面装上橡皮圈，每 1 台机器有 2 个限动器。
2) 将橡皮圈朝前，从图示的方向将限动器轻轻插入。碰到电动机后，上下移动 Z 轴以确认不会
移动，用 SL6030892TN×4 个暂时固定。
※不要用力过于推。否则可能造成零件损坏等。
3) 确认 Z 轴被固定，不会向上下方向移动，用 SL6030892TN×4 个正式旋紧，左右各加 1 个注
意标签。
40210361 ZM_STOPPER ×2 个
40049671 COVER_CUSHON ×8 个
SM4030601SC ×8 个
SL6030892TN ×4 个
包装要领书
1-2
1-1-2 固定 ZA 轴
① 如图中支架它是固定的。40182877 ZA_FIXED_BRACKET
这个螺丝 4。
② 附加注意标签到支架上。
ZA_FIXED_BRACKET
SL6051092TN
正面图
注意标签（
黄色
）
请使用标签货号 40087186
注意标签（
黄色
）
请使用标签货号 40087186
包装要领书
1-3
1-2 包装材料的安装
把防锈纸（王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」)包上贴装头装置，并在
OCC 摄像装置和灯光装置之间放入干燥剂。
注意标签
(Yellow)
40087186
干燥剂
防锈纸
将胶带贴在固定支架上
