包装要领书 1-3 1- 2 包装材料的安装 把防 锈纸 （王子制 纸 公司 产 「 KS-VC1 费乐 普来特 u-35ss-1 （塑料用） 」 ) 包上贴装头装置， 并在 OCC 摄像装置和 灯光装 置之 间 放入干燥 剂。 注意 标签 ( Yellow ) 40087186 干燥剂 防锈纸 将胶带贴在固定 支架上
包装要领书
1-2
1-1-2 固定 ZA 轴

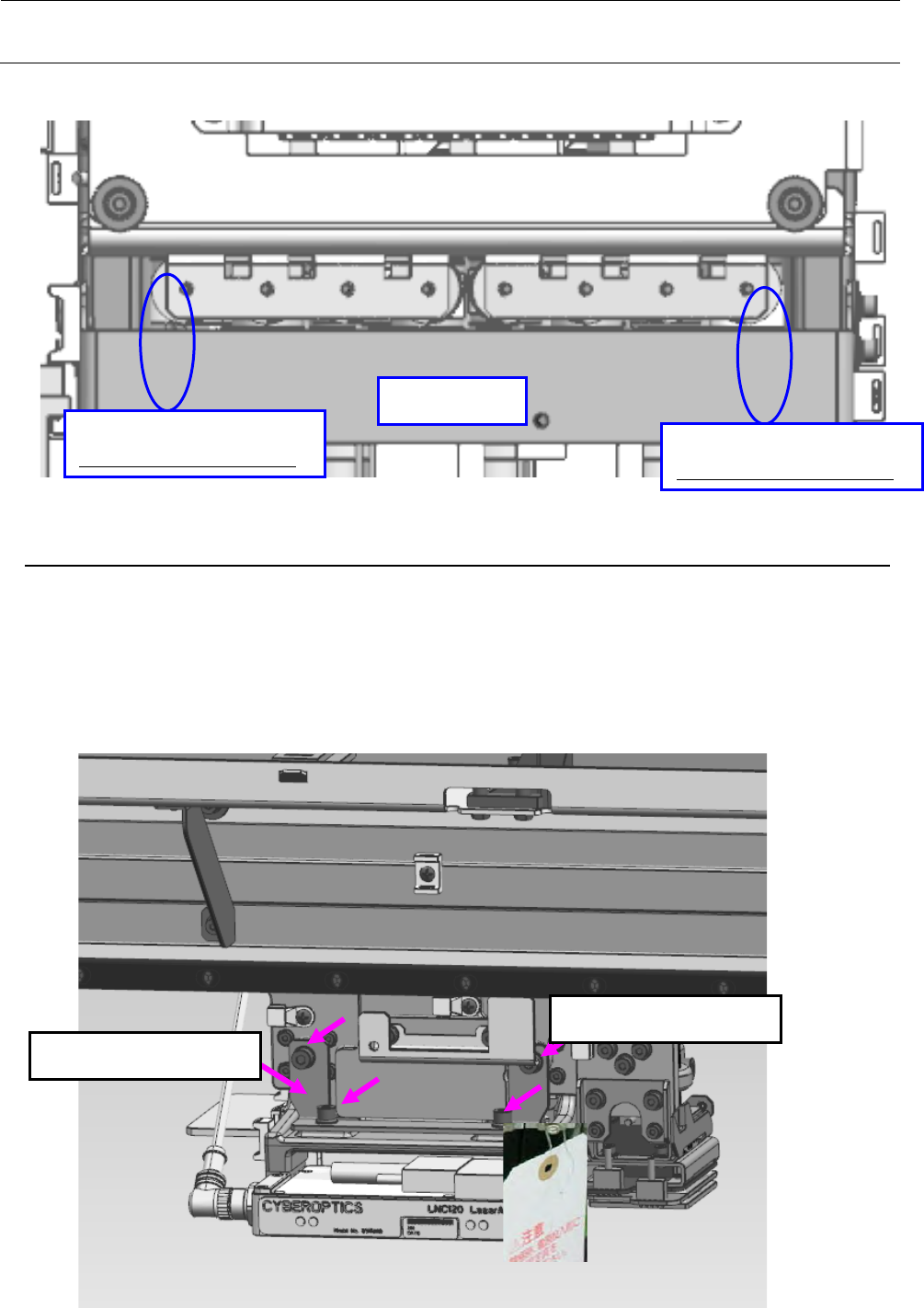

① 如图中支架它是固定的。40182877 ZA_FIXED_BRACKET
这个螺丝 4。
② 附加注意标签到支架上。
ZA_FIXED_BRACKET
SL6051092TN
正面图
注意标签（
黄色
）
请使用标签货号 40087186
注意标签（
黄色
）
请使用标签货号 40087186
包装要领书
1-3
1-2 包装材料的安装

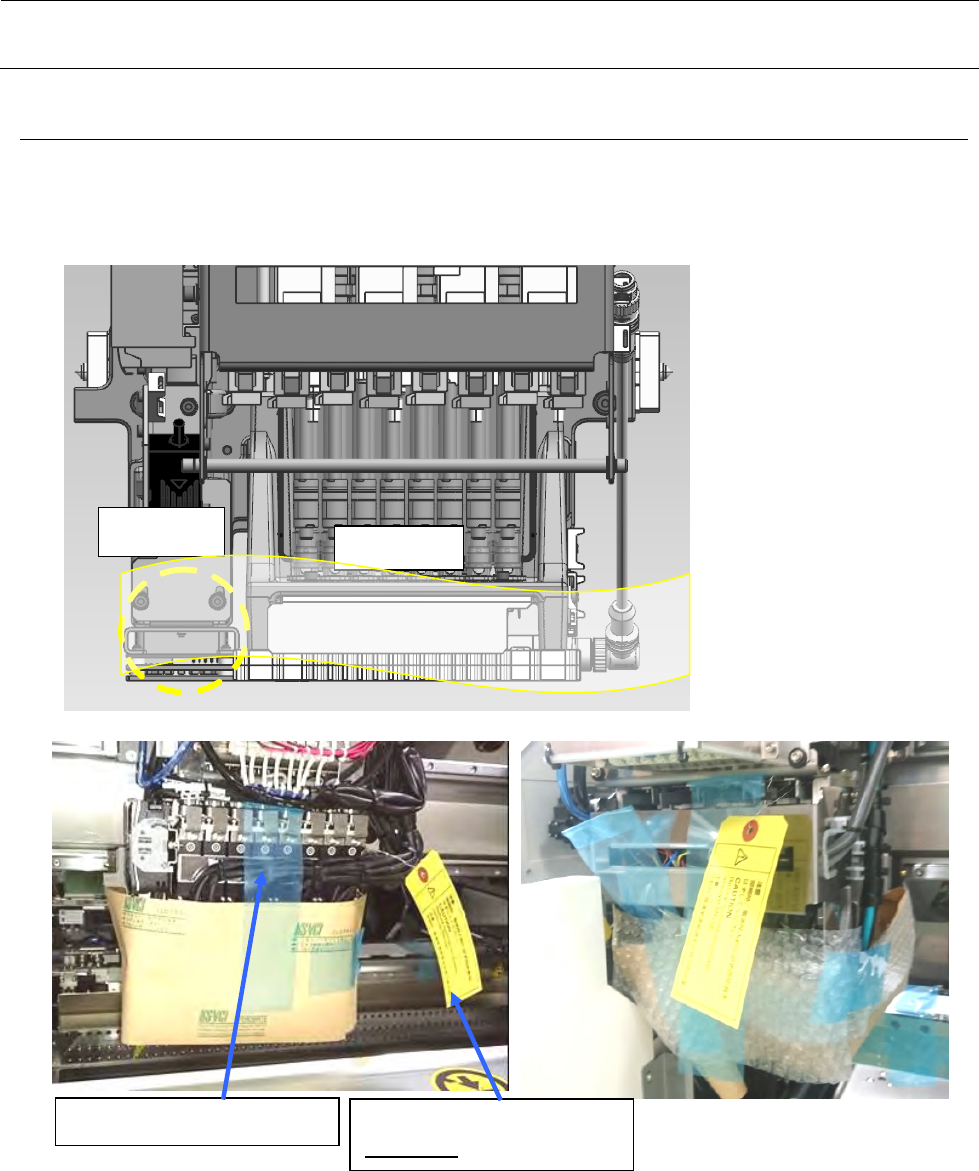

把防锈纸（王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」)包上贴装头装置，并在
OCC 摄像装置和灯光装置之间放入干燥剂。
注意标签
(Yellow)
40087186
干燥剂
防锈纸
将胶带贴在固定支架上
包装要领书
2-1
第2章 XY 装置部分
2-1 X 轴框架的固定

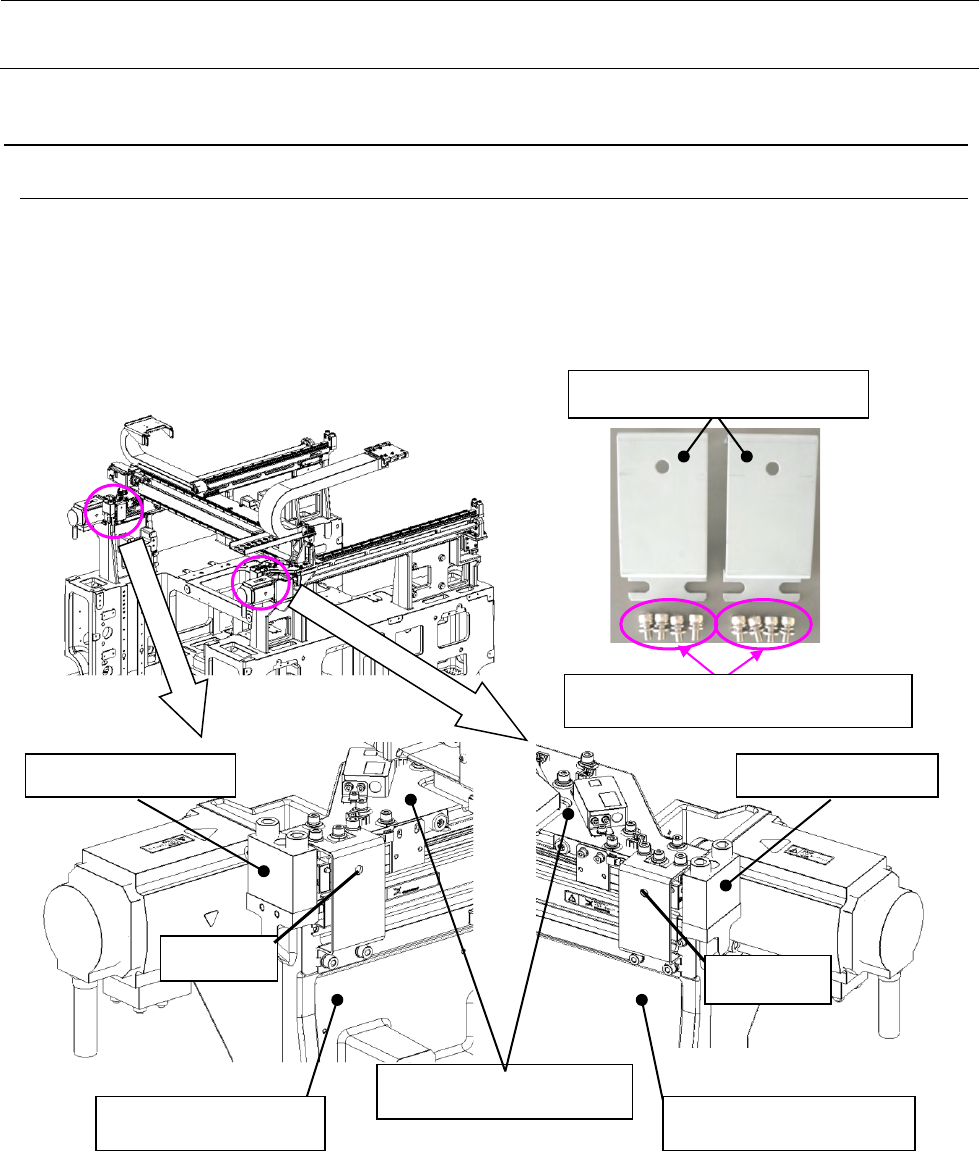

1) 把 X_FRAME_END 组件贴紧 Y 限动器组件，将 Y_FIX_BR_V2 用螺丝固定在
X_FRAME_END 组件、Y_MOTOR_FRAME 上，固定 X 轴框架。
固定后，请确认 Y 止动器组件与 X 框架端部组件已靠紧。
2) 把安装注意标签（黄色，货号：40087186）安装到 Y_FIX_BR_V2 上。
※请进行左右 X 框结束。
Y_FIX_BR_V2 (40106051)
X_FRAME_END
组件
注意标签
注意标签
BASE_FRAME
组件
BASE_FRAME
组件
固定螺丝（
SL6061292TN
）（
8
个）
Y_STOPPER
组件
Y_STOPPER
组件
