包装要领书
2-1
第2章 XY 装置部分
2-1 X 轴框架的固定
1) 把 X_FRAME_END 组件贴紧 Y 限动器组件，将 Y_FIX_BR_V2 用螺丝固定在
X_FRAME_END 组件、Y_MOTOR_FRAME 上，固定 X 轴框架。
固定后，请确认 Y 止动器组件与 X 框架端部组件已靠紧。
2) 把安装注意标签（黄色，货号：40087186）安装到 Y_FIX_BR_V2 上。
※请进行左右 X 框结束。
Y_FIX_BR_V2 (40106051)
X_FRAME_END
组件
注意标签
注意标签
BASE_FRAME
组件
BASE_FRAME
组件
固定螺丝（
SL6061292TN
）（
8
个）
Y_STOPPER
组件
Y_STOPPER
组件
包装要领书
2-2

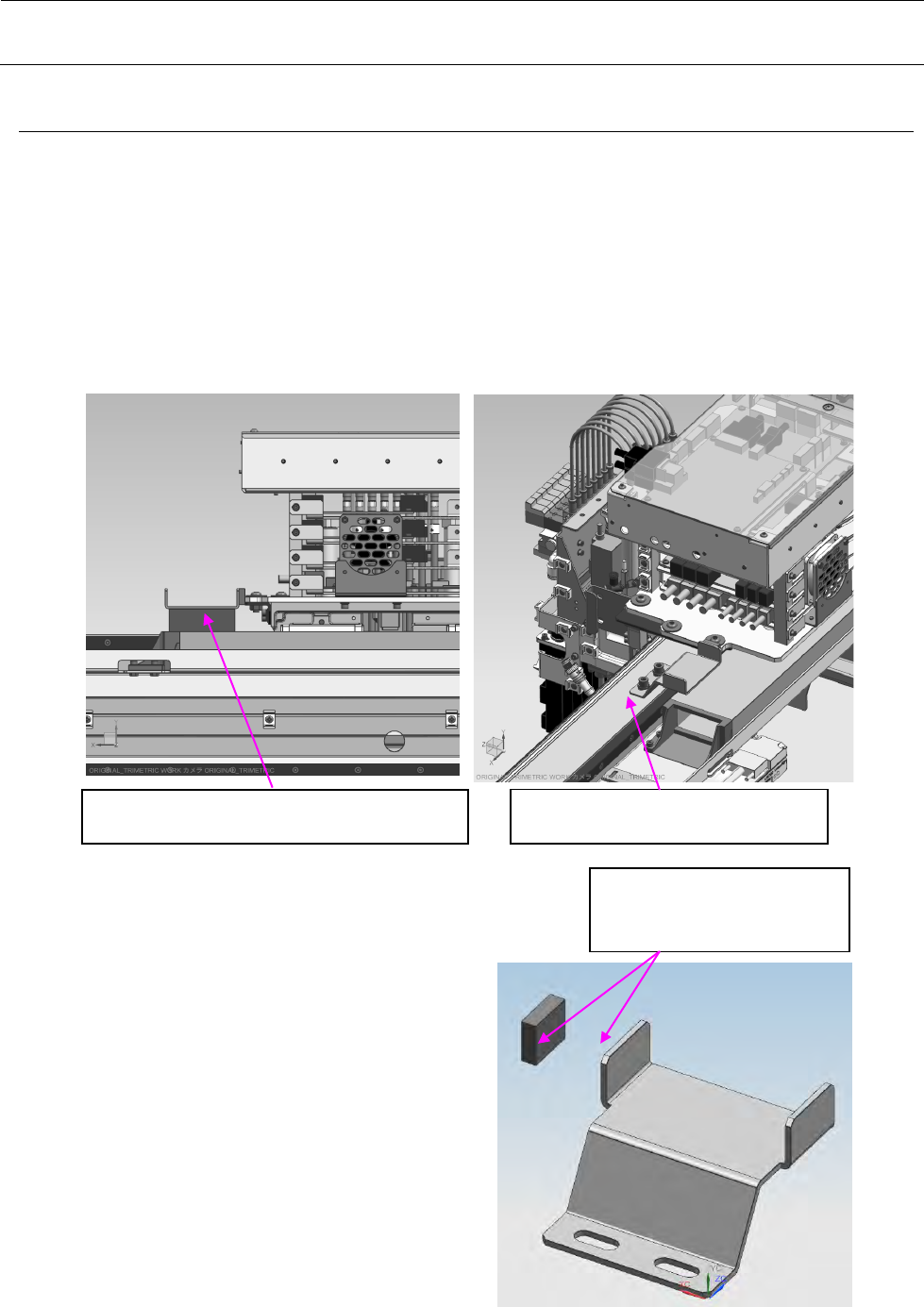

2-2 贴片头部分的固定
1) 把安装注意标签（黄色，货号：40087186）装在 X_FIX_BR 的螺丝安装长孔部。
2) 把 Head 移动到最左面（从背侧看），抵住 X 限动器橡皮。
3) 在此状态下，用 X_FIX_BR 固定 HEAD_TOP_BASE 和 X 轴框架。
把限动器橡皮粘贴在 X_FIX_BR 上，顶住 HEAD_TOP_BASE 后予以固定。
橡皮的粘贴面请用酒精进行脱脂。
SCREW(SL6061292TN) (2)
X STOPPER PLATE (L132E821000)
X STOPPER PLATE
、
限动器橡皮的粘贴面
包装要领书
3-1
第3章 基板传送装置
3-1 放入附属品
请将其他附属品一起放入包装纸箱 40077701 里。
（参照附属品包装要领书）
从传送装置上卸下，进行包装。
＜附属品＞
40072349 . 手把手１個 ※AWC 选项实施时，不附上。
支承销的附属个数
• 40034506 支承销组件 ：12 个
图 3-1-1 支承销组件 手把手
