6 Portale
6.4 Kabelschlepp und Leiterplatten
164 Serviceanleitung SIPLACE X-Serie S 06/2019
6.4.1.1 Handhabung Entriegelungswerkzeug für Schläuche
Hilfsmittel und Werkzeug

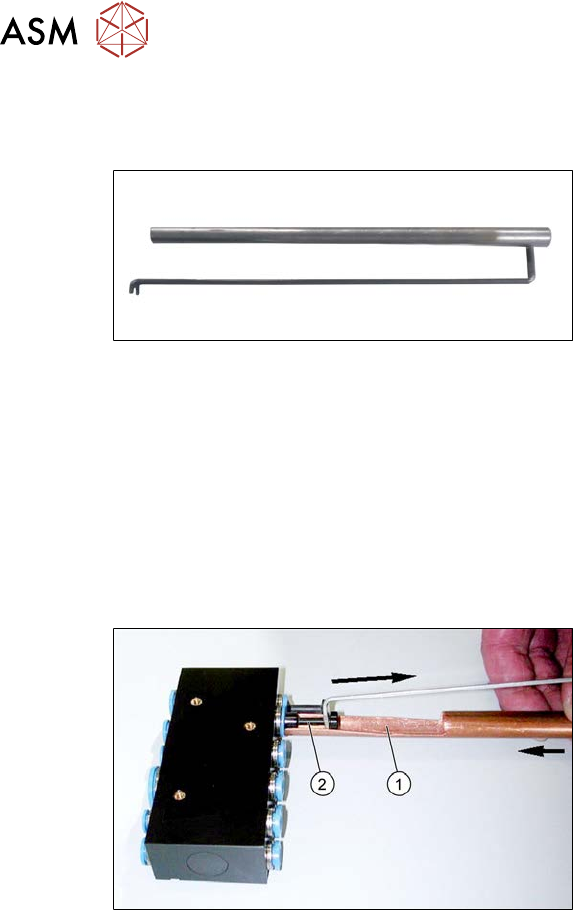

Abb.201: Entriegelungswerkzeug
●
Werkzeugsatz Vakuumanschluss
X‑Serie (Entriegelungswerkzeug)
[03051867‑xx]
Besteht aus:
– Entriegelungswerkzeug für Schläu-
che [03047090‑xx]
– Entriegelungswerkzeug für
QSC-10H [03051853‑xx]
Verwendung
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
Aufgrund der schlechten Zugänglichkeit des Pneumatikverteilers am Portal empfiehlt sich die
Verwendung des Entriegelungswerkzeugs.
Mit Hilfe des "Entriegelungswerkzeugs für Schläuche" kann der Entriegelungsring für den Pneuma-
tikanschluss geöffnet werden. Somit können sowohl die Schläuche als auch Blindstopfen (zusätzli-
ches "Entriegelungswerkzeug für QSC-10H" [03051853‑xx]) entfernt werden.
Abb.202: Handhabung Entriegelungswerkzeug
► Öffnen Sie den Entriegelungsring (hier
blau) mit dem rohrförmigen Werkzeug-
teil(1).
► Ziehen Sie den Schlauch oder Blind-
stopfen(2) vorsichtig aus dem Pneu-
matikanschluss.
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S 06/2019 165
6.4.1.2 X-Kabelschlepp tauschen
Teile, Hilfsmittel und Werkzeug
●
X-Kabelschlepp (s.o.)
●
Entriegelungswerkzeug für Schläuche [03047090‑xx]
●
Rohr-/Schlauchschneider [00381443‑xx]
●
Ggf. Montageanleitung "Vakuumpumpe" [00196845‑xx]
●
Schraubensicherungslack Loctite 241 [02101037‑xx]
●
Edding Lackmarker weiß [00382740‑xx]
●
Ggf. zweite Person
●
Ggf. Montageanleitung "Vakuumpumpe SIPLACE X-Serie S, SX4/DX4" [00196845‑xx]
Ausbau
HINWEIS
Vakuumpumpe
► Beachten Sie bei einer installierten Vakuumpumpe zusätzlich die Montageanleitung
"Vakuumpumpe X-Serie S, SX4/DX4" [00196845‑xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}136]
Kabelschlepp auf Maschinenseite lösen
Abb.203: Abdeckung demontieren
► Entfernen Sie die sechs Befestigungs-
schrauben der Abdeckung(1) und neh-
men Sie die Abdeckung ab.
Abb.204: Schläuche und Stecker
► Markieren Sie die Positionen der
Schläuche auf beiden Seiten der Kupp-
lungen(1), so dass Sie diese später
wieder eindeutig zuordnen können.
► Ziehen Sie die Schläuche von den
Kupplungen ab.
► Markieren Sie die Positionen der Ste-
cker(2) auf dem Portalinterface(3), so
dass Sie diese später wieder eindeutig
zuordnen können.
► Ziehen Sie die Stecker vom Portalinter-
face ab und fädeln Sie die Kabel aus.
6 Portale
6.4 Kabelschlepp und Leiterplatten
166 Serviceanleitung SIPLACE X-Serie S 06/2019
Kabelschlepp auf Portalseite lösen
Abb.205: Platinenabdeckung
1. Befestigungsschrauben 5x
2. Wenn vorhanden:
Befestigungsschrauben 2x (mitLoctite)
► Entfernen Sie die Befestigungsschrau-
ben(1).
► Wenn vorhanden: Entfernen Sie die
Befestigungsschrauben(2).
► Nehmen Sie die Platinenabdeckung ab.
 VORSICHT!
Um Kurzschlüsse zu vermeiden darf
die Abdeckung nur bei ausgeschalteter
Maschine demontiert werden!
.
Abb.206: Niederhalter
► Entfernen Sie die beiden Befestigungs-
schrauben (2) des Niederhalters (1)
und nehmen Sie diesen ab.
► Öffnen Sie die Kabelschelle (3).
► Stecken Sie das Kabel(4) ab. Markie-
ren Sie sich ggf. deren Position, so
dass Sie diese später wieder eindeutig
zuordnen können.
► Entfernen Sie die beiden Befestigungs-
schrauben(5) der Kabelschlepp-Klem-
mung(6).
Abb.207: Portalverteiler
► Ziehen Sie die Schläuche vom Portal-
verteiler ab. Markieren Sie sich ggf.
deren Position, so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
 WARNUNG!
Verletzungsgefahr der Hände
Benutzen Sie hierzu das "Entriege-
lungswerkzeug für Schläu-
che" [03047090‑xx].
.
