9 Bauelemente-Zuführung 9.4 Docking-Station für BE-Wagen Serviceanleitung SIPLACE X-Serie S 06/2019 401 9.4.9 Kopplung - Erdung und Druckluft für Bulk-Case tauschen Teile Als Ersatzteil können die Kupplungsdose einzeln o…
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
400 Serviceanleitung SIPLACE X-Serie S 06/2019

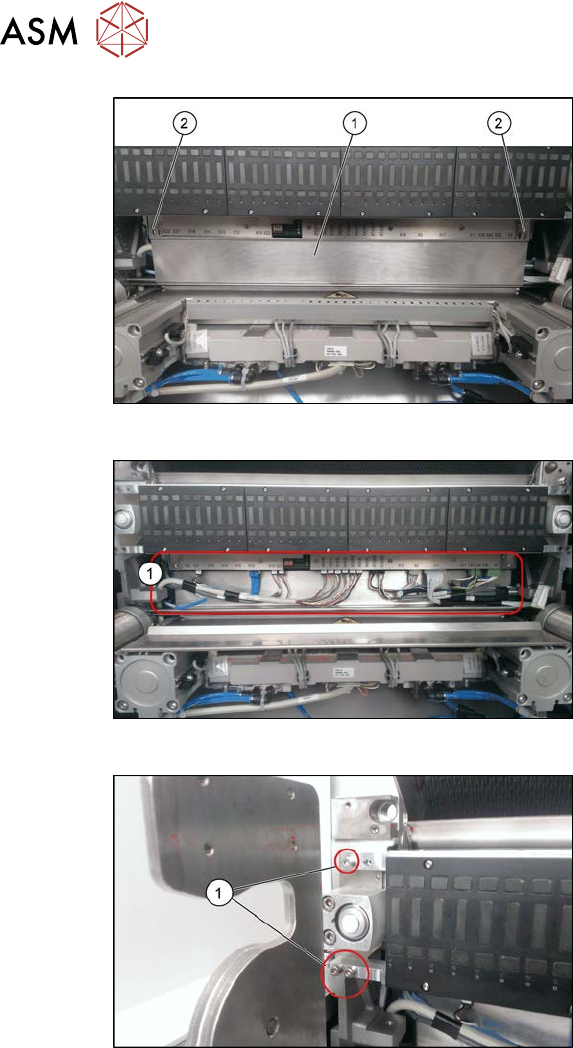

Abb.528: Abdeckblech der FCU
► Entfernen Sie die beiden Befestigungs-
schrauben(2) am Abdeckblech der
FCU(1).
Abb.529: Verbindungen
► Stecken Sie alle elektrischen
Anschlüsse von der Klemmleiste der
FCU ab.
Abb.530: Befestigungsschrauben
► Entfernen Sie die Befestigungsschrau-
ben auf beiden Seiten der FCU(1).
Je nach Version sind es vier oder
sechs Befestigungsschrauben.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung heraus.
► Entfernen Sie die Erdungsklemme.
Einbau
► Stellen Sie die DIP-Schalter an der FCU ein.
9.2.4.1 "Feeder Control Unit (FCU)" [}369]
► Montieren Sie das Abdeckblech und die FCU.
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig
ein. Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stecken Sie alle elektrischen Anschlüsse gem. der Beschriftung an der Klemmleiste an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge der Ausbau-Anweisungen.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S 06/2019 401

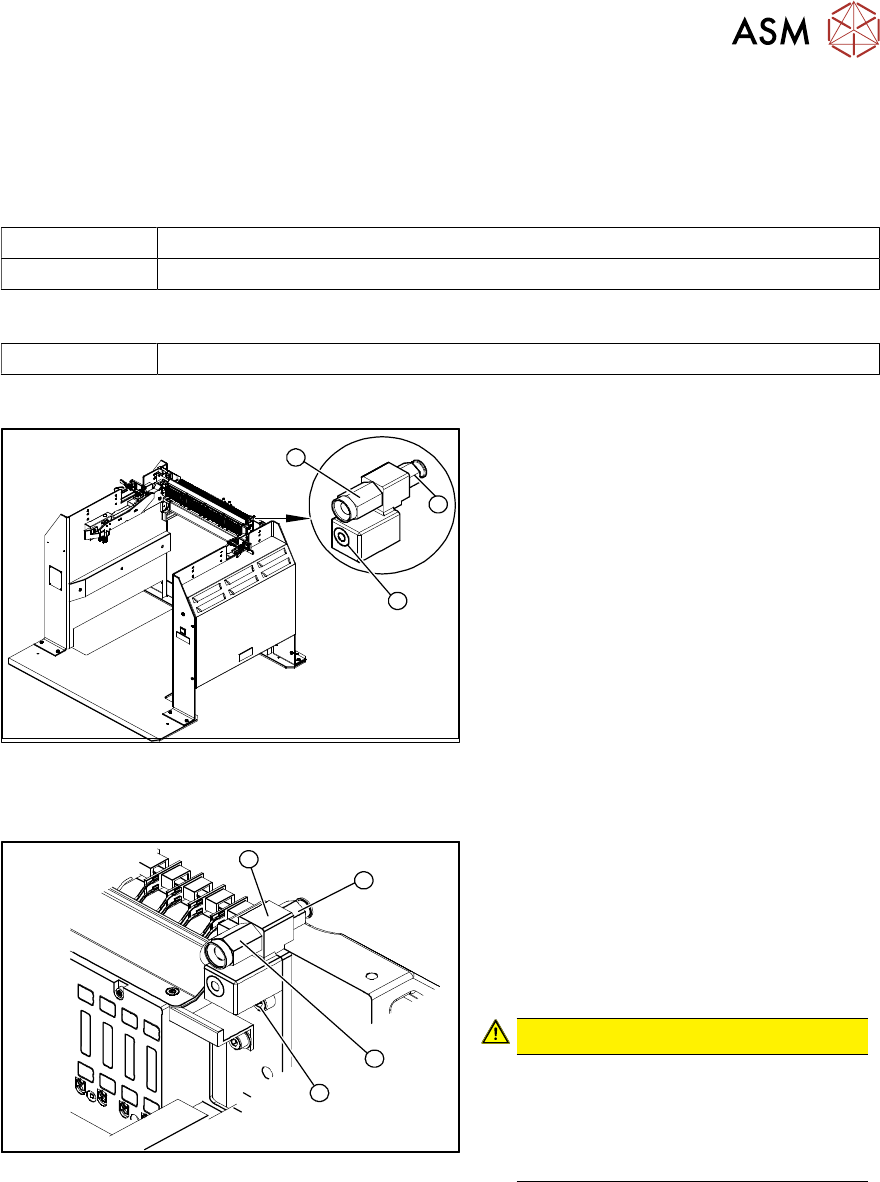

9.4.9 Kopplung - Erdung und Druckluft für Bulk-Case tauschen
Teile
Als Ersatzteil können die Kupplungsdose einzeln oder die komplette Kopplung für Erdung und
Druckluft getauscht werden.
03017026-xx Kupplungsdose für Druckluft-Kopplung
03017025-xx Kopplung komplett für Erdung und Druckluft
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Übersicht
3
1
2
Abb.531: Kupplung an Docking-Station
1. Kupplungsdose für Druckluft-Kopplung
(Bulk‑Case-Feeder) für BE‑Wagen
2. Druckluftanschluss zum Pneumatik-
Regelventil 5,5bar
3. Erdungs-Kopplung (Bulk-Case-Feeder)
für BE‑Wagen
Aus- und Einbau
3
2
4
1
Abb.532: Kupplung ausbauen
1. Befestigung der kompletten Kopplung
(Erdung und Druckluft)
2. Kupplungsdose für Druckluft-Kopplung
3. Halterung
4. Druckluftanschluss zum rückseitigen
Druckregelventil 5,5bar
VORSICHT!
Verletzungsgefahr durch Druckluft
Es besteht Verletzungsgefahr beim
Abziehen von Pneumatikleitungen die
unter Druck stehen.
Schalten Sie die Druckluft ab.
.
Individueller Austausch der Kupplungsdose für die Druckluftkupplung
► Stecken Sie den Druckluftanschluss an.
► Schrauben Sie mit einem Gabelschlüssel die Kupplungsdose aus der Halterung.
► Schrauben Sie die neue Kupplungsdose ein und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5bar.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
402 Serviceanleitung SIPLACE X-Serie S 06/2019
Kompletter Austausch der Kupplung für Erdung und Druckluft
► Stecken Sie den Druckluftanschluss an.
► Entfernen Sie die Befestigungsschraube und entnehmen Sie die komplette Einheit.
► Montieren Sie die neue Baugruppe und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5bar.

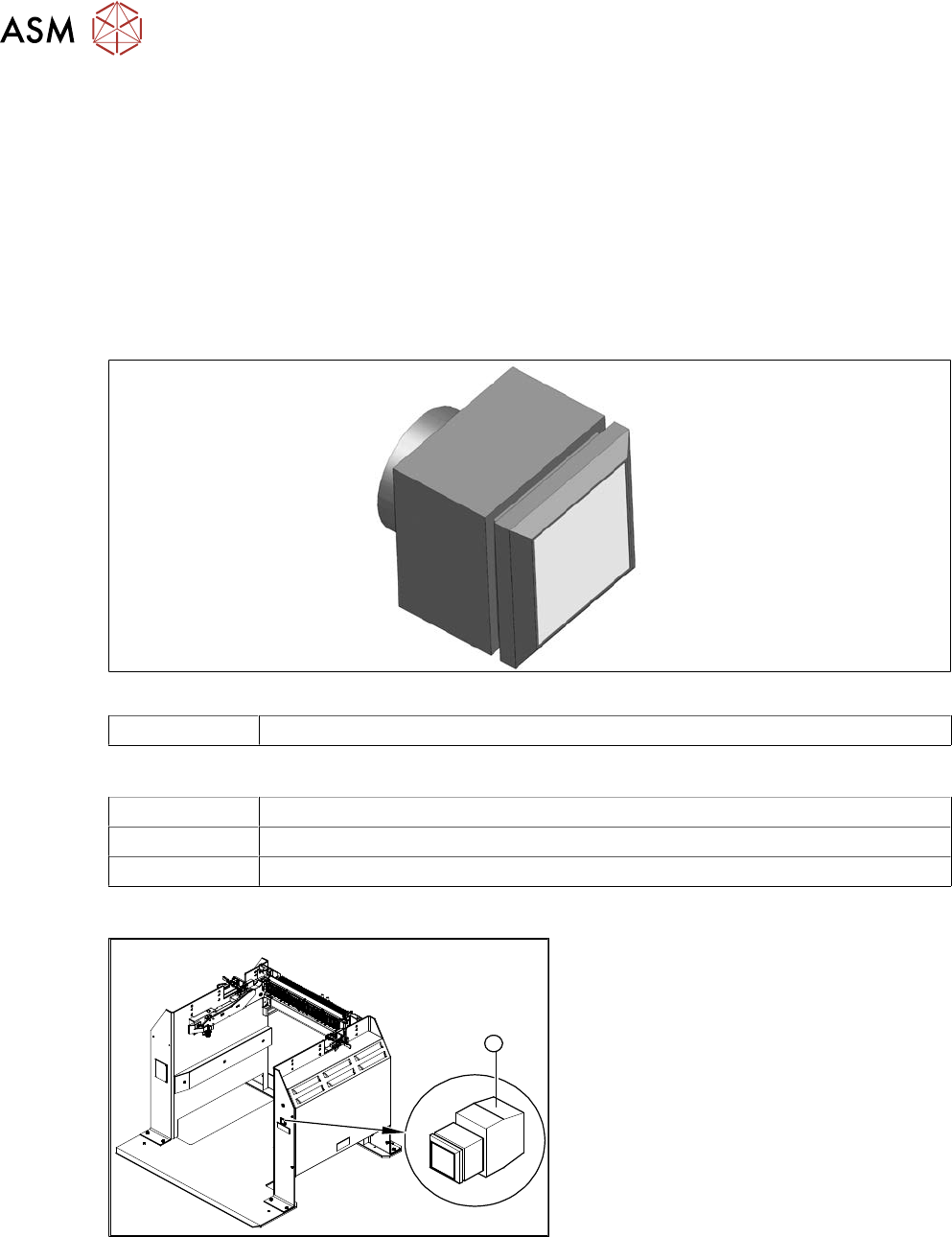

9.4.10 Drucktaster für Entriegelung tauschen
Teile
Abb.533: Drucktaster
00334095-xx Drucktaster für Entriegelung
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
1
Abb.534: Drucktaster für Entriegelung an Docking-Station
1. Drucktaster für Entriegelung
