OPE-SFABCC-001S0 前言 搬运单元 ( 带切割＆弯脚功能 ) 操作手册 ４ sF AB 关联的标记 标记 说明 工件 是指用搬运单元搬运的生产品或者底座。 搬运单元 本手册指带切割＆弯脚功能的搬运单元。 搬运轨道 本手册指带切割＆弯脚功能的搬运单元的搬运轨道机构。 搬运单元工作头 指为了对元件进行切割＆弯脚加工处理的机构。装载了刀具。 搬运臂 是在带切割＆弯脚功能的搬运单元上附加开关式臂状的搬运机构。因为搬运轨 道在中央附…
OPE-SFABCC-001S0
前言
搬运单元(带切割＆弯脚功能)
操作手册
３
前言
手册的目的
记述为了使用 sFAB 的带切割＆弯脚功能的搬运单元的操作说明。
手册的使用
sFAB 还配备了以下的手册。阅读时请理解各手册的用途，以便安全高效率地操作机器。
手册名 用途
SmartFAB Job 编辑器手册(JED-sFAB-x.xS)
SmartFAB 影像处理手册(IMG-sFAB-y.yS)
SmartFAB 操作手册(OPM-sFAB-z.zS)
※ x.x 请参照 1.3 以上的版本
y.y 请参照 2.0 以上的版本
z.z 请参照 1.3 以上的版本
用于创建生产用 Job 数据
用于追加、变更元件影像处理
用模板
理解 SmartFAB 的全体
一般标记
标记 说明
[Enter]键 键名，用方括号([ ])围着标明。
[创建生产程序]按键 画面上的操作按键用方括号([ ])围着标记。
[数据管理] 画面上的菜单栏的功能项目，用方括号([ ])围着标记。
[弹出画面]
弹出信息
自动打开新的视窗，显示别的画面和信息。
标签页／[标签页]画面 意味着 1 个视窗上可以用标签页形式切换显示的画面。
OvlSLqSq
OvlSLqSq
Downloaded at 2015/10/08 22:10:627 by 3NEC4804 DL#BKUqoOif
OPE-SFABCC-001S0
前言
搬运单元(带切割＆弯脚功能)
操作手册
４
sFAB 关联的标记
标记 说明
工件 是指用搬运单元搬运的生产品或者底座。
搬运单元 本手册指带切割＆弯脚功能的搬运单元。
搬运轨道 本手册指带切割＆弯脚功能的搬运单元的搬运轨道机构。
搬运单元工作头 指为了对元件进行切割＆弯脚加工处理的机构。装载了刀具。
搬运臂
是在带切割＆弯脚功能的搬运单元上附加开关式臂状的搬运机构。因为搬运轨
道在中央附近没有传送带及滚轮，通过搬运臂机构的机械臂推压工件到搬入
侧、搬出侧的传送带上。
元件 指从供应单元供应的工件或者子工件上装载的元件。
料盘 指在供应单元(料盘类型)上的设置元件用的子电路板。
供料器 指为了供应元件的机构。
工具 是在各种工作头上装的作业工具，为了进行吸贴装元件等使用
Job
指有关在 sFAB 构成的生产线上为了生产所必要的有关步骤和设定的信息群。
生产程序 指把 Job 内的信息群能用 sFAB 处理而作为数据输出的文件。
吸嘴头 指将工具装到工作头的部分。
吸嘴头号码 是为了识别吸嘴头的号码。
L 工作头 指在 XYZ 机械手上装载的 2 个工作头内左侧的工作头。
R 工作头 指在 XYZ 机械手上装载的 2 个工作头内右侧的工作头。
从属轨道
指面向有 2 个搬运轨道的 sFAB 的操作画面的内侧的轨道。变更搬运轨道的宽
度时，这个轨道前后移动。
工件通过确认传感器 检测向搬运轨道搬入、搬出工件的传感器。安装在搬运轨道的两端。
废料箱 是安装在搬运单元工作头上的箱子，放入在切割＆弯脚加工的时产生的碎屑。
OvlSLqSq
OvlSLqSq
Downloaded at 2015/10/08 22:10:627 by 3NEC4804 DL#BKUqoOif
1.概要
OPE-SFABCC-001S0
搬运单元(带切割＆弯脚功能)
操作手册
6
1.概要
这个搬运单元通过搬运轨道搬入搬出工件，外加夹紧、松开功能具备下面的机构及功能。
(1)是在位于搬运轨道之间的区域内具备前后左右动作的搬运单元工作头。
使该搬运单元工作头动作具有切断插入元件的导线前端后弯曲的功能。
(2)在压入贴装元件时(在 L/R 工作头上加上载荷插入元件)，也可使用备份功能。
从工件背面按压住搬运单元工作头防止工件"弯曲"。
(3)可以在工件上进行安装元件的插入检查。确认是否插入左右的导线。

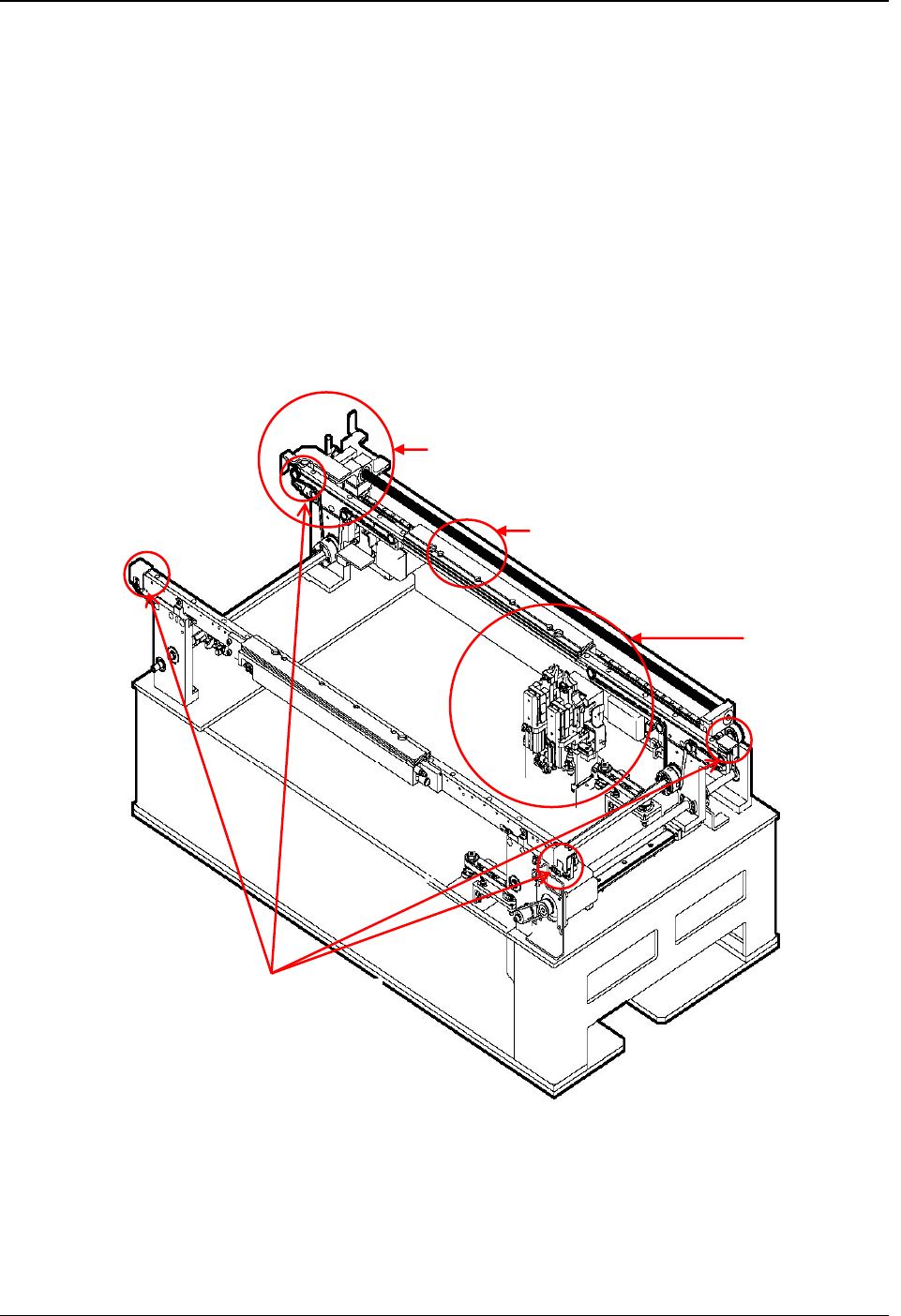

图 1. 带切割＆弯脚功能的搬运轨道外观图
正面
背面
搬运单元工作头
搬运臂
从属轨道
工件通过确认传感器
