Ref No. Remarks R 1 Q'ty 1-G 本体部:NPM-TT2 MainBody :NPM-T T2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA007679AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 COVER 12 1 N2101626…
1-G
本体部:NPM-TT2
MainBody:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA007679AA
セクションNo.
PARTS LAYOUT
Section No.
--
S13
( KMTKA007679AA-13-7 )
Ref
No.
Remarks R
1
Q'ty
1-G
本体部:NPM-TT2
MainBody:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA007679AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
12
1 N210162650AA
BLOCK
4
2 N210151292AA
SHEET
2
3 N210160941AA
STOPPER
8
4 N210198064AA
PLATE
4
5 MTPA015190AA
COVER
4
6 N210160940AA
PLATE
2
7 MTPA011888AB
PLATE
4
9 N210147146AB
PLATE
4
10 N210160948AA
BRACKET
2
11 N210161950AA
BRACKET
4
12 N210147144AC
BRACKET
2
13 MTPB009539AB
Y-FRAME1
2
14 N610136393AC
Y-FRAME3
2
15 N610136660AC
Y-FRAME2
2
16 N610136394AC
Y-FRAME4
2
17 N610136661AD
Y-FRAME5
2
18 N610136395AC
NUT
8
19 N610073089AA
SCREW
56
20 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
MOTOR
4
21 N510058078AA
S
LM-KCP1B-58P-8250
MOTOR
4
22 N510061182AA
S
LM-KCS10-288-8250
MOTOR
12
23 N510058079AA
S
LM-KCS10-684-8250
LINEAR-WAY
2
24 MTNB000437AA SHS30LV4QZUUC1S+2400LH-II(B)(00060555C000)
LINEAR-SCALE
2
25 N510061183AA ST748A-1940PF
WASHER
8
26 N510027223AA
Round finish plain washer (JIS B 1256:1978) 12 10H A2J (Trivalent)
NUT
8
27 N510017897AA
Hexagon nut Type-3 Best class M12-6H-4T A2J (Trivalent)
SCREW
8
28 XXF12C40FT
Hexagon socket set screw Flat point M12X40-45H SOB
JOINT
8
29 N510066663AA KQ2L04-M6A
WASHER
4
30 N510021595AA MMSRB4.5-2.0
PIN
4
31 KXF0CXKAA00 1017003-60012
BOLT
8
32 MTNK000558AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent) (MEC process
CABLE-SUPPORT
2
33 N510036520AA FT11
S14
--
( KMTKA007679AA-13-7 )
2

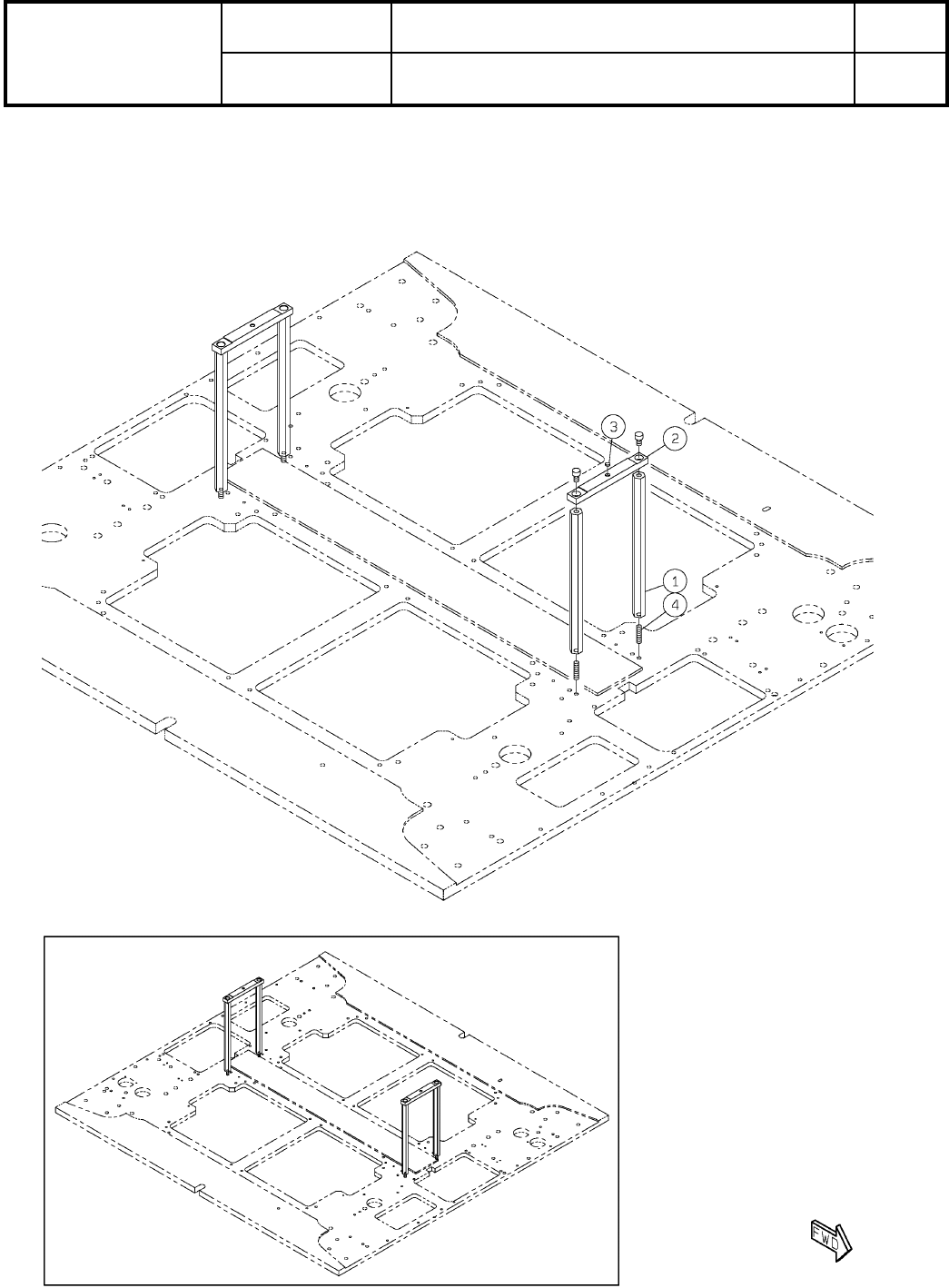

熱補正スタンド(シングル、デュアルコンベア)NPM-W2
Heat correction Stand
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610169241AA
セクションNo.
PARTS LAYOUT
Section No.
--
S15
( KN610169241AA-01 )
