58-B

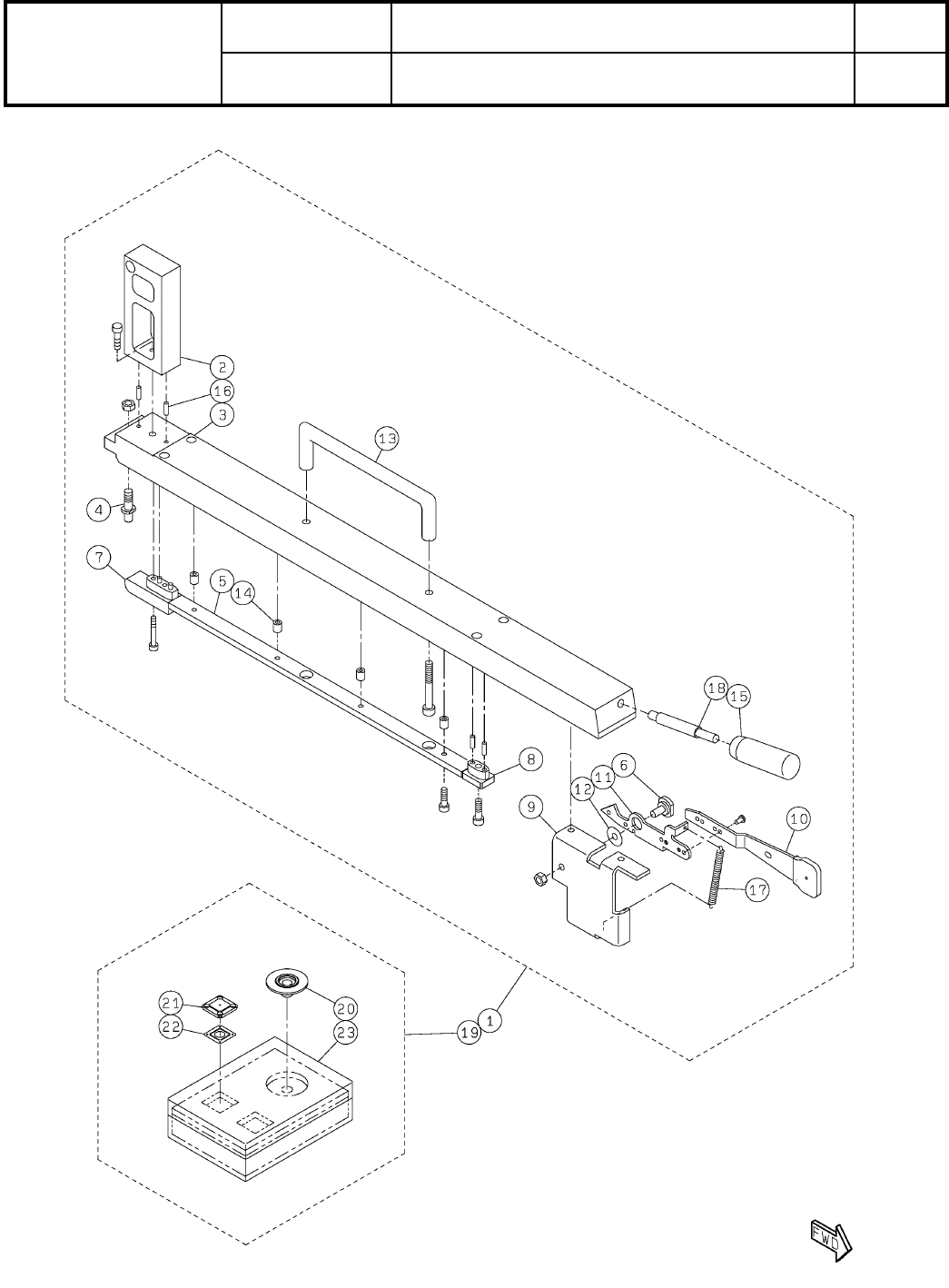

標準キャリブレーションジグキット:NPM
Standard Calibration Jig Kit:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610081724AA
セクションNo.
PARTS LAYOUT
Section No.
--
O205
( KN610081724AA-05-2 )
Ref
No.
Remarks R
1
Q'ty
58-B
標準キャリブレーションジグキット:NPM
Standard Calibration Jig Kit:NPM
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610081724AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
Pick-Up Height Teach Jig
1
1 N610003318AA
BLOCK
1
2 KXFB02L2A00
BLOCK
1
3 KXFB02L3A01
PIN
1
4 KXFB02L4A00
PLATE
1
5 KXFB02L5A01
PIN
1
6 KXFB02L6A00
GUIDE
1
7 N210005451AB
GUIDE
1
8 N210009220AA
BRACKET
1
9 N210086457AA
LEVER
1
10 KXFA1MSAA00
LEVER
1
11 N210005607AA
SPACER
1
12 KXFA1MUBA00
PULL
1
13 KXF0CVRAA00 UWANS125
SPACER
4
14 KXF09S1AA00 CU-307
HANDLE
1
15 KXF0CVSAA00 GHF-19XM6
PIN
4
16 KXF02XVAA00 MS3-10
SPRING
1
17 KXF0DK5AA00 SP(Drawing available KXF0DK5AA00)
LEVER
1
18 KXF0CVTAA00 LGS-M6X40
JIG SET
1
19 N610102527AB
Brightness Jig
1
20 N610114318AA
CASE
1
21 N210085221AB
PLATE
1
22 N210083548AA
CASE
1
23 N210113448AB
O206
--
( KN610081724AA-05-2 )
59
標準キャリブレーションジグ用ケース:NPM
Standard Calibration Jig Case:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610102523AA
セクションNo.
PARTS LAYOUT
Section No.
--
O207
( KN610102523AA-01 )
