Ref No. Remarks R 1 Q'ty 103- B 本体キット Main Body Kit ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610124456AC Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 PLATE 4 1 N210157528AA ADJU…

100%1 / 584

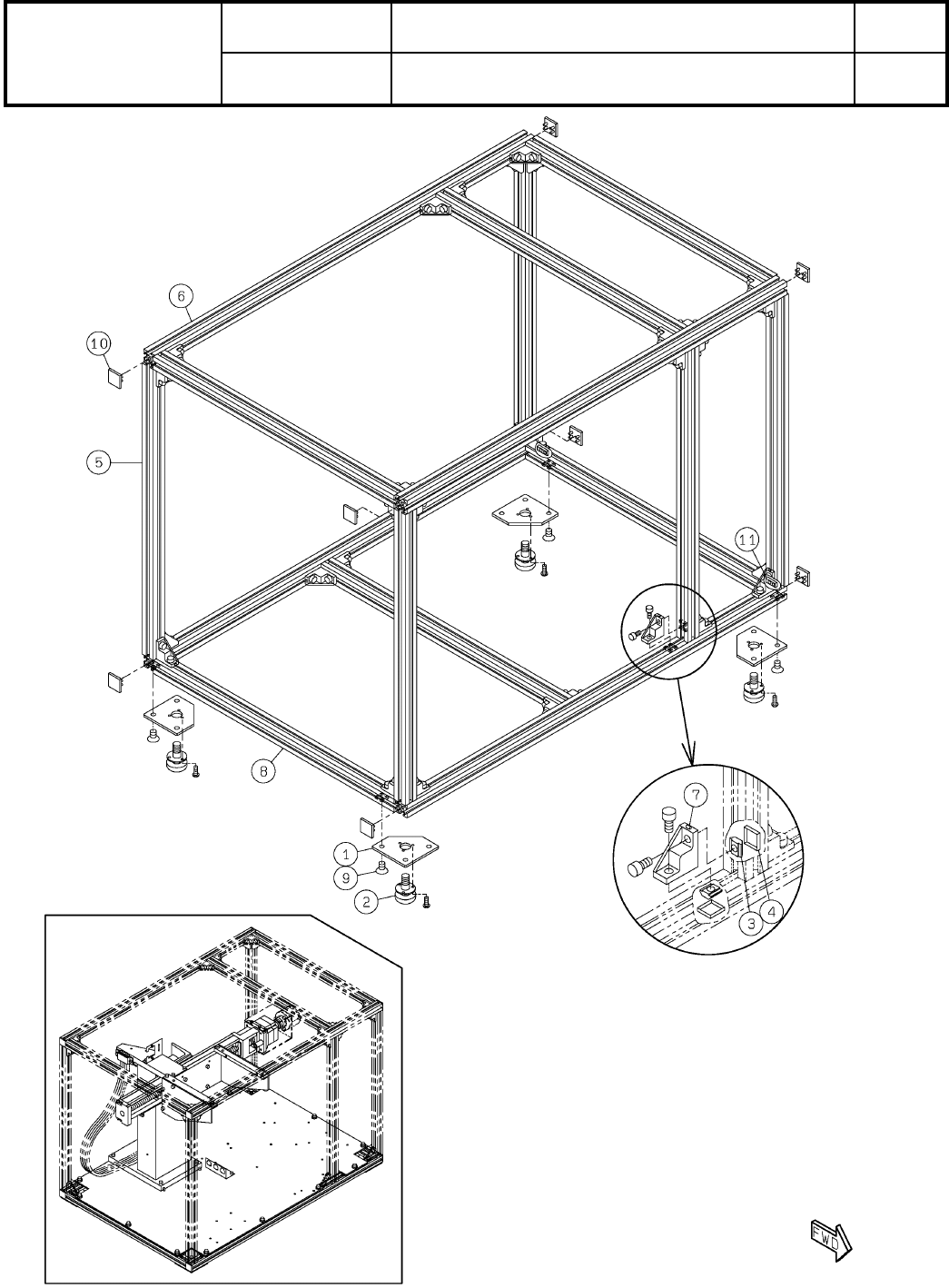

103-B
本体キット
Main Body Kit
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610124456AC
セクションNo.
PARTS LAYOUT
Section No.
--
O319
( KN610124456AC-01-2 )
Ref
No.
Remarks R
1
Q'ty
103-B
本体キット
Main Body Kit
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610124456AC
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210157528AA
ADJUST-BOLT
4
2 N510060085AA TM-123-3
NUT
145
3 KXF0DWJ3A00 SFB-013
CAP
145
4 KXF0ATKAA00 SFA-905
FRAME
5
5 N510058345AA SFF-204 L=450
FRAME
4
6 N510060025AA SFF-204 L=678
BRACKET
32
7 N510051574AA SFJ-016
FRAME
6
8 N510033103AA SFF-204 L=430
BOLT
12
9 N510017643AA
Hexagon socket Flat head bolt M5X8-10.9 A2J (Trivalent)
CAP
8
10 KXF0E0MDA00 SFA-009G
NUT
3
11 N510003839AA SFB-4D5
O320
--
( KN610124456AC-01-2 )
104
部品ステージキット
Parts Stage Kit
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610124455AC
セクションNo.
PARTS LAYOUT
Section No.
--
O321
( KN610124455AC-02 )
