3-33
3
3.1.2 花键轴 Z 轴的动作确认
下面，介绍确认 MU 贴装头花键轴 Z 轴的运行动作的方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 将料车从贴片机上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
使花键轴 Z 轴上下移动。
用手指按压 Z 轴的接头块下部，使 Z 轴下降。松开
手指，Z 轴自动返回原位。确认与其它花键轴相比，
在动作与异响方面无异常。
参考
确认后排的贴装头时，需适当降下周围的贴装头之后再确认。
n
要点
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或本公司联系。
3.1.3 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 将料车从贴片机上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘擦拭
纸或棉棒等擦拭花键轴。
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“3.1.4 给花键轴加油 (需要时 )”
涂抹润滑油。

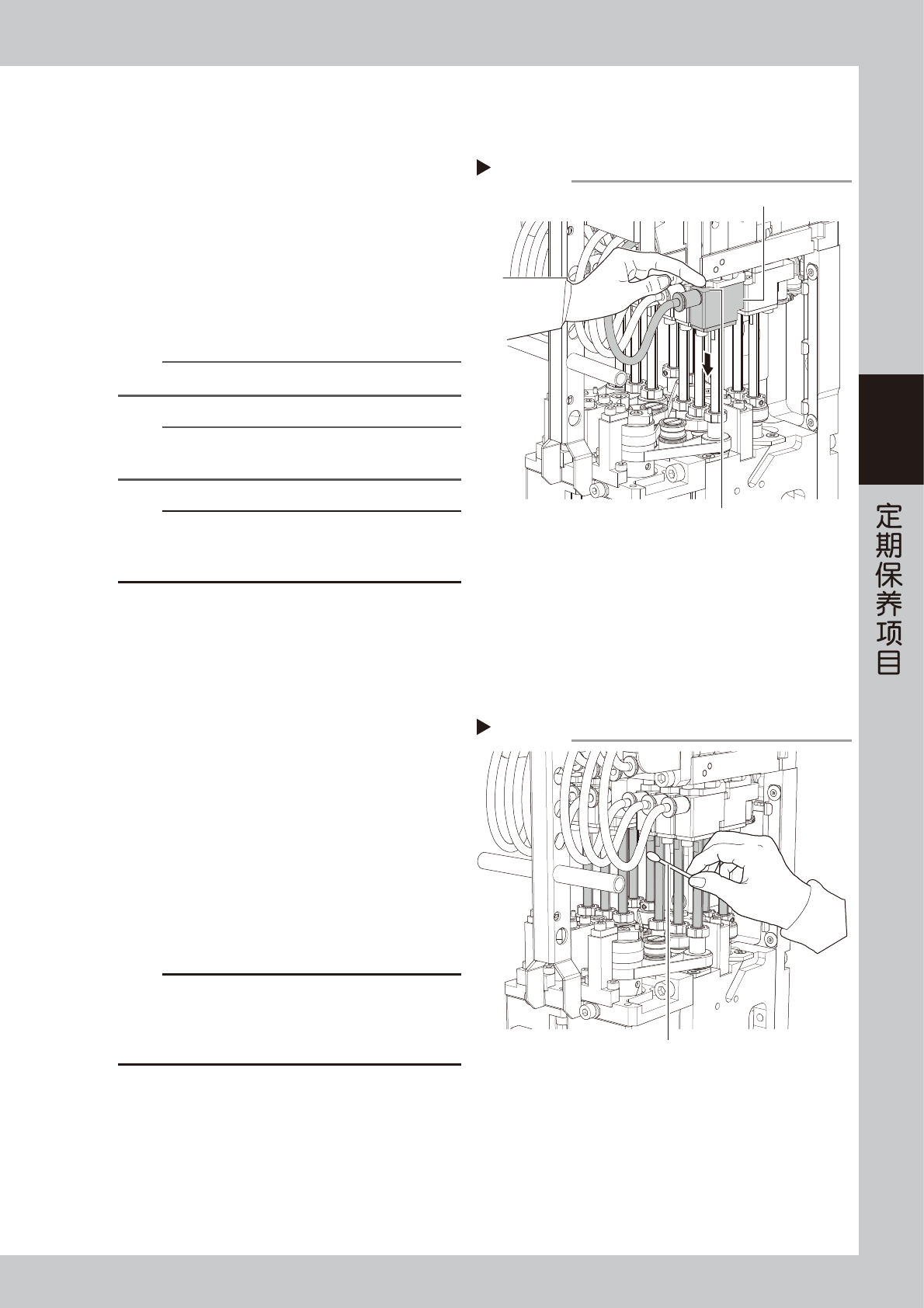

Step 2
确认Ｚ轴的运行动作
用手指按压此处
接头块
553D7-N9-00
Step 3
清洁花键轴
棉棒
553D8-N9-00
3-34
3
3.1.4 给花键轴加油 ( 需要时 )
n
要点
MU 贴装头单元的花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 将料车从贴片机上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
清洁花键轴。
用无尘擦拭纸或棉棒等擦拭花键轴。
3
给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘擦拭纸或棉棒等擦去花键轴上下堆积的
多余润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。

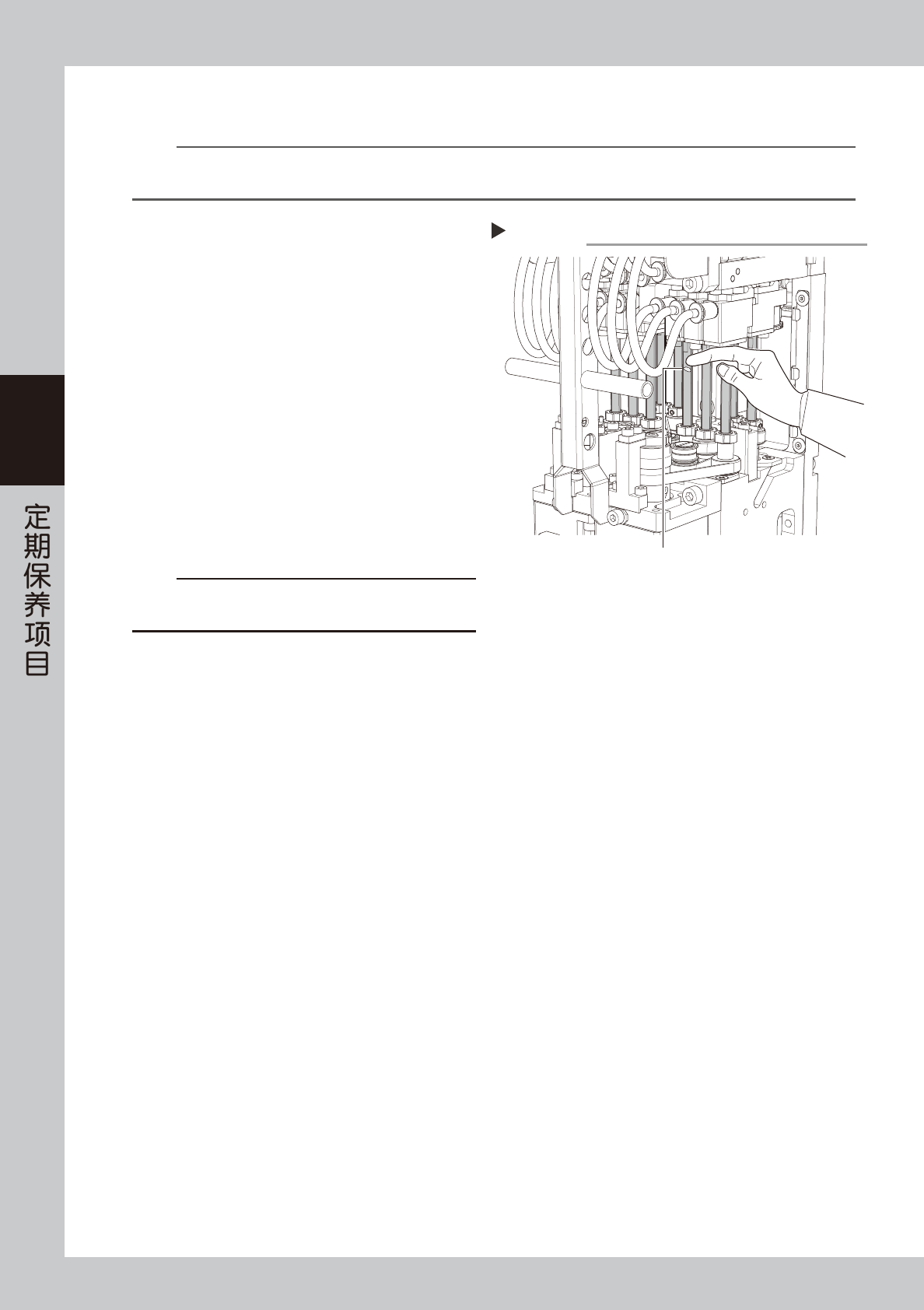

Step 3
给花键轴涂抹润滑油
涂抹薄薄一层润滑油
553D9-N9-00
3-35
3
3.2 RS 贴装头
3.2.1 吸嘴轴前端部的点检与清洁
RS 贴装头的吸嘴轴前端部若粘附有脏污，可能会引起吸嘴轴运行动作不良或交换吸嘴的动作不良。因此，每 3 个
月需要对吸嘴轴前端部进行 1 次目视点检与清洁。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 选配有吸嘴交换站的机型，需将所有吸嘴放回吸嘴交换站中。
3. 按急停按钮，打开贴片机的安全机盖。
4. 将料车从贴片机上卸下。
5. 将贴装头单元移到便于点检与清洁吸嘴轴前端部的位置之后，将方巾垫在下方。
n
要点
关于使 RS 贴装头吸嘴轴下降的方法，请参照本章前述“2.6.1 使 RS 贴装头吸嘴轴下降的方法”。
2
点检吸嘴轴前端部。
1. 转动转塔，使对象吸嘴轴转到 Z 轴下侧的位置。
2. 用手指按压 Z 轴，使吸嘴轴下降。
3. ( 没有选配吸嘴交换站时 ) 用手拆下吸嘴。
4. 确认右图中所示部位是否粘附有脏污。
参考
吸嘴内侧，可以使用小镜子等确认。
3
清洁吸嘴轴前端部。
1. 按照与 Step2 相同的步骤使吸嘴轴下降。
2. 用棉棒擦去吸嘴轴前端部的脏污。若脏污严重，
可在棉棒上浸入少量的 IPA 之后擦拭。
n
要点
若因清洁使吸嘴轴前端部失去了润滑油，请务必用棉棒涂上
一层薄薄的指定润滑油。关于一次性加油的方法，请参照本
章后述“3.2.2 吸嘴轴前端部的加油方法”。
4
继续对其它吸嘴轴进行点检与清洁。
1. 按照 Step2
～
3 的步骤，继续对其它吸嘴轴进
行点检与清洁。
2. 所有作业结束之后，取出垫着的方巾。
c
注意
用手降下吸嘴轴并完成了点检与清洁之后，请务必确认所有
吸嘴轴都已返回原来的上端位置。
点检吸嘴前端部
Step2
目视确认此处
用手指按Z轴，使吸嘴轴下降。
553E0-N9-20
清洁吸嘴轴前端部
Step3
清洁此处
553E1-N9-00
