3.4 底座部、其它
3.4.1 吸气扇部过滤网的清洁
对吸气扇的过滤网不进行定期清洁，会导致网眼被堵塞，引起贴片机内部的温度上升。这将导致设备性能下降，
使用寿命缩短。为此，需定期清洁各个过滤网。
■ 过滤网的安装位置
过滤网的安装位置
贴片机背面
背面底座部
过滤网
传送轨I/O部
过滤网
机顶部过滤网
55344-N9-00
需要定期清洁的过滤网有 3 种。分别安装在下述位置。
机顶部 ：机顶中央 2 处
传送轨 I/O 部 ：背面左侧 1 处
背面底座部 ：背面中央 1 处
3-43
3
■ 过滤网的清洁
1
进行作业前的准备。
1. 将贴片机背面的料车卸下。
2. 拆下贴片机背面的切带机部的排带通道。
3. 关闭贴片机的电源。
2. 准备吸尘器。
2
拆卸机顶部的过滤网。
1. 打开贴片机背面的机盖，从贴片机内部拆卸过
滤网。
2. 把住过滤网把手部缓慢抽出，注意不要使过滤
网上粘附的尘屑掉落。
3. 顶部有两处过滤网，两个都拆下。
3
拆卸传送轨 I/O 部的过滤网。
把住过滤网的把手部，稍微向上提起之后从下方抽
出。
4
拆卸背面底座部的过滤网。
把住过滤网的把手部，稍微向上提起之后从下方抽
出。
5
清洁过滤网。
用吸尘器将过滤网上粘附的尘屑吸取干净。
c
注意
请勿用水清洗过滤网，因为清洗过滤网之后如果不使其充分
晾干就使用，尘埃会因水分而附在过滤网上导致网眼被堵塞。
用吸尘器完全可以将过滤网清洁干净。
n
要点
若脏污无法清除，或过滤网已老化时，可以换上新的过滤网。
6
将过滤网装回原位。
按照与拆卸时相反的步骤安装过滤网。
c
注意
机顶部设计有防止过滤网脱落的磁块。安装机顶部过滤网时，
务必将过滤网插入到位，并确认已被磁块吸引住。
7
将切带机部的排带通道装回原位。
拆卸过滤器
■ 机顶部的过滤网 (从贴片机内部看时的图)
■ 传送轨I/O部过滤网
■ 背面底座部过滤网
Step 2-4
过滤网
过滤网
过滤网
把手
把手部
把手部
磁块
55345-N9-00
3-44
3

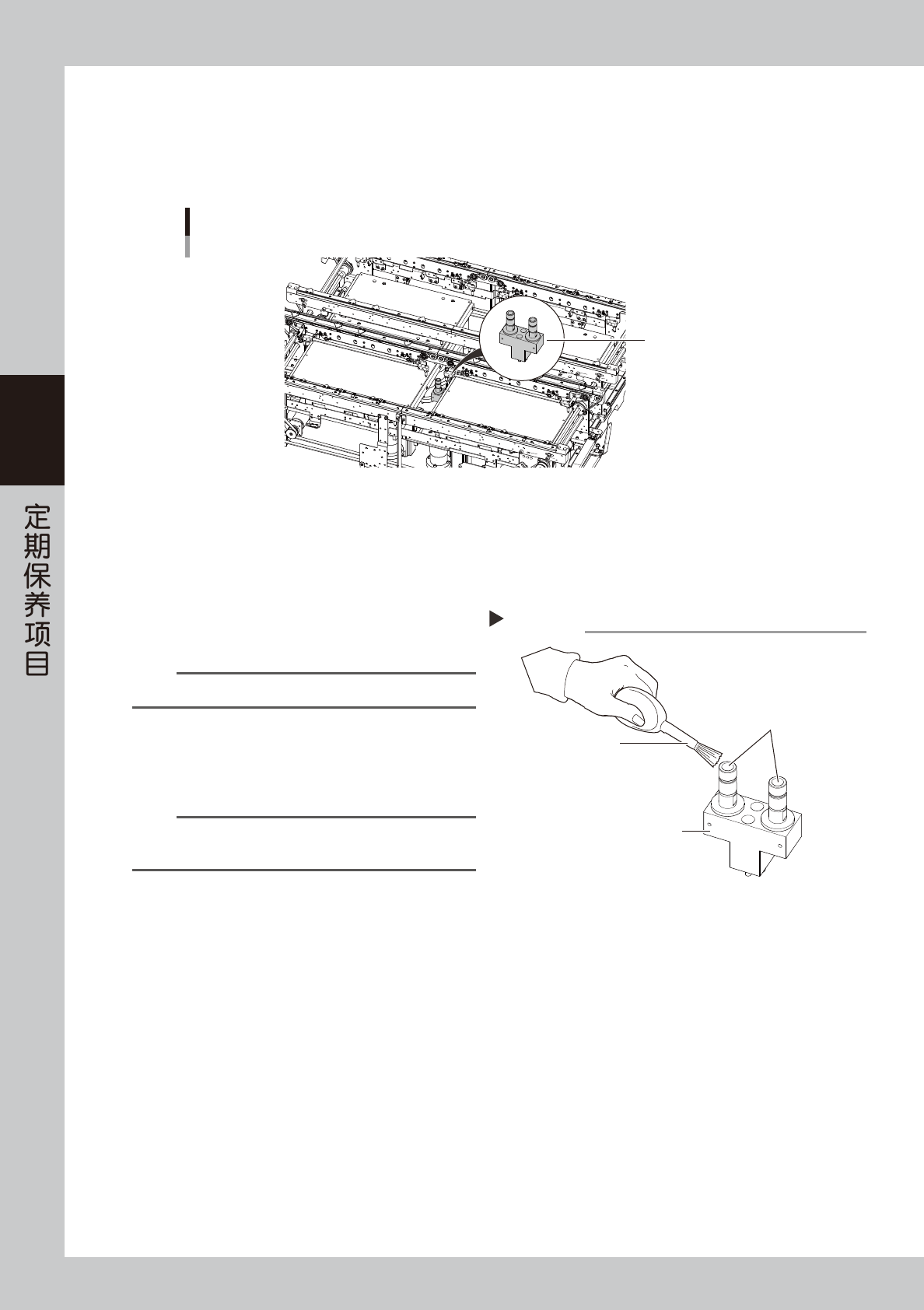

3.4.2 光学标记 (Air Base MACS) 的清洁 ( 4 梁机型 )
Base MACS，是为校正贴片机底座的热膨胀，基准标记识别相机会每隔一定时间对贴片机内各指定点的标记进行
识别确认该标记坐标的功能。YSM40R 贴片机的 4 梁机型采用光学标记 (Air Base MACS)，需定期对该光学标记
的镜头进行点检与清洁。
光学标记(Air Base MACS)
传送装置中央部
光学标记
(Air Base MACS)
55346-N9-00
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
2
清除镜头上的尘屑。
用气吹毛刷清除镜头上的尘屑。
参考
气吹毛刷为选购件。
3
用无尘擦拭纸或擦镜纸擦拭镜头。
脏污严重时，可用浸有数滴镜头清洁剂的无尘擦拭
纸或擦镜纸擦拭。
n
要点
请务必使用无尘的清洁擦拭纸擦拭。
镜头清洁剂、擦镜纸为选购件。
清洁光学标记的镜头
Step 2
气吹毛刷
光学标记(Air Base MACS)
镜头
55347-N9-00
