3-80 3 7 将所有机械阀装入“吸气位置” 。 用手将对象贴装头单元的所有机械阀上提到上升端 ( 吸气位置 )。 参考 机械阀的上升端在用手指可以轻松上提到的位置。大约将机 械阀上提到吸嘴轴齿轮 ( 上侧齿轮 ) 的中央高度。机械阀的上 下行程只有约 3mm。过度上提，机械阀会脱落。上提时请注 意不要使其脱落。 8 对吸嘴轴内进行排气。 1. 用手使对象压杆侧的 V 轴下降，对象机械阀会随之下降，吸嘴轴内将会被排气。 2. 用手指使…
3-79
3
6

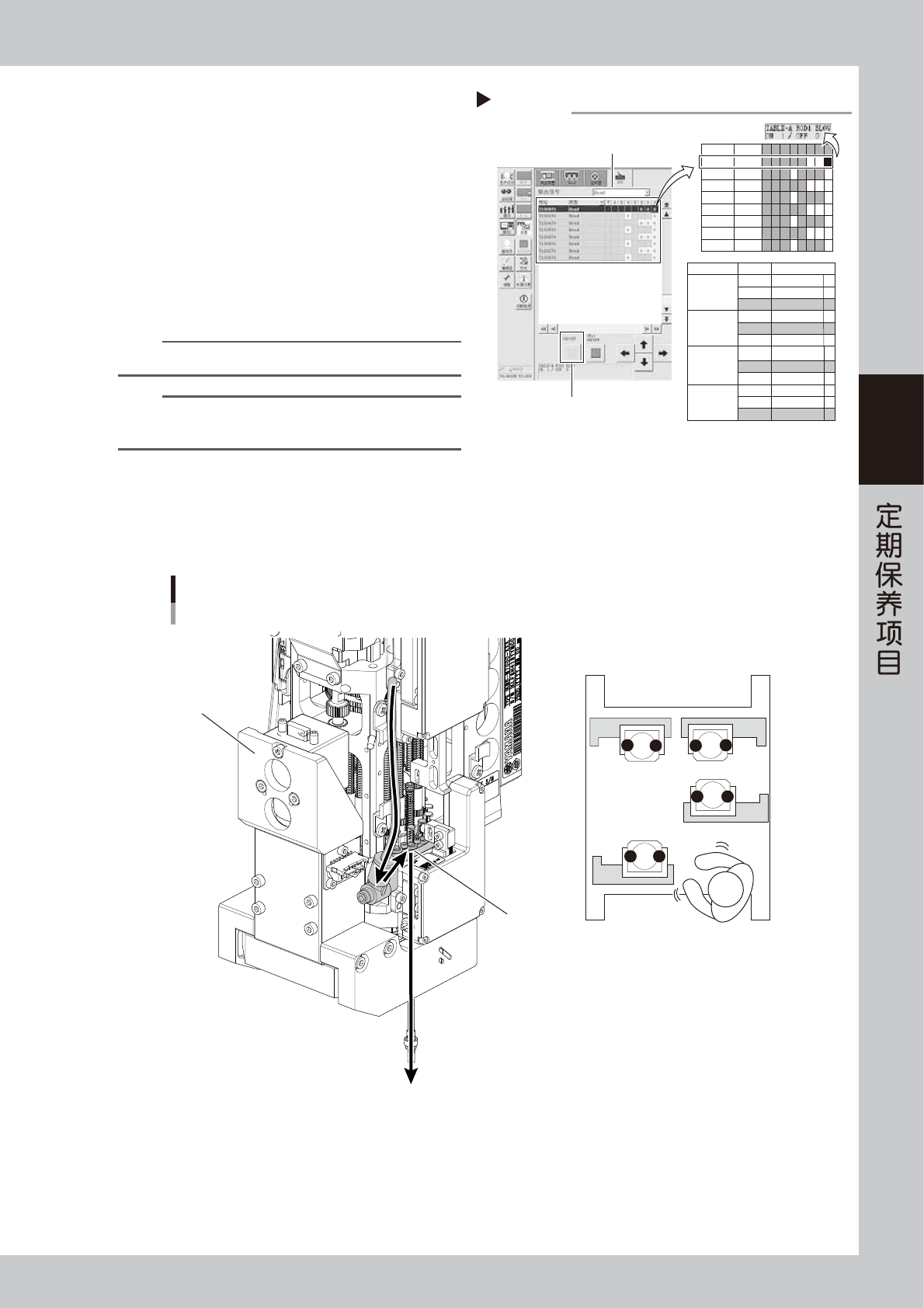

打开排气。
1. 参照下述“■ RS 贴装头单元的排气气路”，确
认需要排气的贴装头单元与压杆编号。
2. 打开 [ 装置 ] -“I/O”画面，从“输出信号”侧
下拉框中选择“Head”。
3. 在列表中选择在 1. 中确认的需要排气的压杆 1
或 2 的地址之后，按画面下部的 [ON/OFF] 按钮，
打开对象压杆的排气电磁阀 (“ROD1( 或 2)
BLOW”的显示由 0 → 1)。
4. 按照相同方法，打开对象贴装头单元的排气切
换阀 (“BLOW SWITCH”的显示由 0 → 1)。
n
要点
只需打开压杆 1 或压杆 2 中任意一个压杆的排气电磁阀。
参考
若打开压杆 1 ( 或 2) 的排气电磁阀与排气切换阀，压杆下侧
的吸嘴轴前端将会进行排气。
■ RS 贴装头单元的排气气路
从贴装头正面看 RS 贴装头单元时，右侧的空气软管为压杆 1 的气路，相反侧的空气软管为压杆 2 的气路。对 RS 贴装头进行
维护保养需要使用排气时，需要在确认维护保养对象的贴装头单元与作业人员的位置、压杆的位置的基础上，选择需要使用
的压杆。
贴装头单元与压杆的位置
压杆２侧
压杆1的气路
1
2
21
21
1
2
A
B
C
D
C 贴装头单元的维护保养需在
压杆2侧进行排气
553E9-N9-00
打开排气
Step 6
选择“Head”
T130070 Head
地址 类型
7 6 5 4 3 2 1 0
T130470 Head
T130570 Head
T130870 Head
T130970 Head
T130C70 Head
T130D70 Head
T130170 Head
1 0
0 0
0 0 0
0 0
1 0 0
0 0
0 0 0
0 0
贴装头单元 阀名 地址
A ( A 工作台 )
排气切换阀
压杆１
压杆 2
T130070 1
T130070 0
T130170 0
B ( B 工作台 )
排气切换阀
压杆１
压杆 2
T130470 1
T130470 0
T130570 0
C ( C 工作台 )
排气切换阀
压杆１
压杆 2
T130870 1
T130870 0
T130970 0
D ( D 工作台 )
排气切换阀
压杆１
压杆 2
T130C70 1
T130C70 0
T130D70 0
0
[ON/OFF] 按钮
56305-N9-00
3-80
3
7

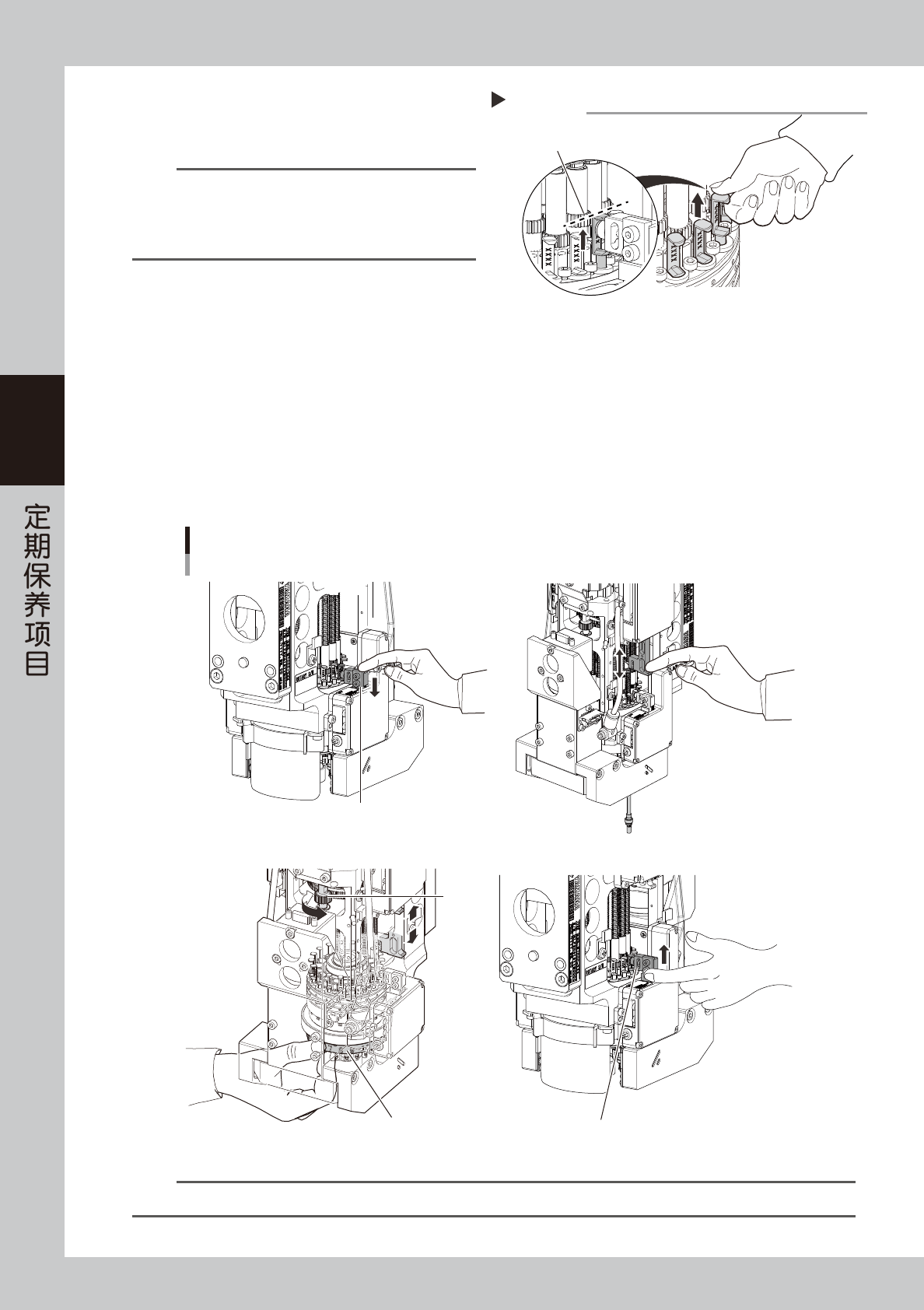

将所有机械阀装入“吸气位置”。
用手将对象贴装头单元的所有机械阀上提到上升端
( 吸气位置 )。
参考
机械阀的上升端在用手指可以轻松上提到的位置。大约将机
械阀上提到吸嘴轴齿轮 ( 上侧齿轮 ) 的中央高度。机械阀的上
下行程只有约 3mm。过度上提，机械阀会脱落。上提时请注
意不要使其脱落。
8
对吸嘴轴内进行排气。
1. 用手使对象压杆侧的 V 轴下降，对象机械阀会随之下降，吸嘴轴内将会被排气。
2. 用手指使对象压杆侧的 Z 轴 ( 下图中所示部位 ) 上下数次，其下部的吸嘴轴会随之上下。
3. 一边用手按住刻印环 ( 刻有贴装头编号的部位 ) 一边转动 R 轴齿轮，可以使转塔不转而使所有贴装头的 R( 贴装角度 )
转动。使所有贴装头的 R 转动 120 度左右。
4. 按照上述 2. 的方法，用手指使对象压杆侧的 Z 轴上下数次，其下部的吸嘴轴会随之上下。
5. 再次进行上述 3
～
4 的操作。
6. 用手向上移动 V 轴，使对象机械阀移动到上升端 ( 吸气位置 )。
7. 转动转塔，对所有贴装头进行上述 1
～
6 的操作。
吸嘴轴内的排气
使V轴下降：排气
使V轴上升：吸气 (停止排气)
R轴齿轮
用手按住此处 使V轴上升：吸气 (停止排气)
1
8- 28-
3
8- 68-
4
8-
553F1-N9-00
n
要点
排气清除脏污的排气时间 1 个贴装头大约需要 30 秒。若脏污严重难于清除时，可以适当延长排气时间。
上提机械阀
Step 7
机械阀的上升端：吸嘴轴齿轮部(上侧)的中央位置
553F0-N9-00
3-81
3
9
关闭排气。
按照与 Step6 的相反步骤，关闭进行了清洁的贴装
头单元的压杆 1( 或 2) 的排气电磁阀与排气切换阀
的排气。
•
排气电磁阀“ROD1( 或 2)BLOW”的显示 ：1 → 0
•
排气切换阀“BLOWSWITCH”的显示 ：1 → 0
0
确认真空压力。
参照前述第 2 章“■ 检查吸嘴堵塞的方法 ( 使用 [ 装
置 ] -“Head”画面 )”中的“● RS 贴装头时”，
确认无吸嘴、无滤芯状态下的真空压力。
•
真空压力参考值 ：90 以下
若无法降到参考值以下，需要再次对对象吸嘴轴进
行 Step5
～
9 的操作。
q
安装滤芯。
1. 参照本章前述“2.6.2 空气滤芯的点检与更换”，
给所有贴装头插入新的滤芯。
2. 所有作业结束之后，取出垫着的方巾。
w
使机械阀的位置复位。
1. 关闭贴片机的安全机盖，并将料车装回贴片机。
2. 解除贴片机的紧急停机状态。
3. 打开 [ 装置 ] -“Head”画面。
4. 从“选择工作台”下拉框中选择对象工作台。
5. 按 [ 阀复位 ] 按钮，使机械阀返回复位位置。
参考
机械阀的复位位置在吸气位置处。
使机械阀位置复位
Step 12
[阀复位] 按钮
“选择工作台”下拉框
56306-N9-00
