6-6
6
5

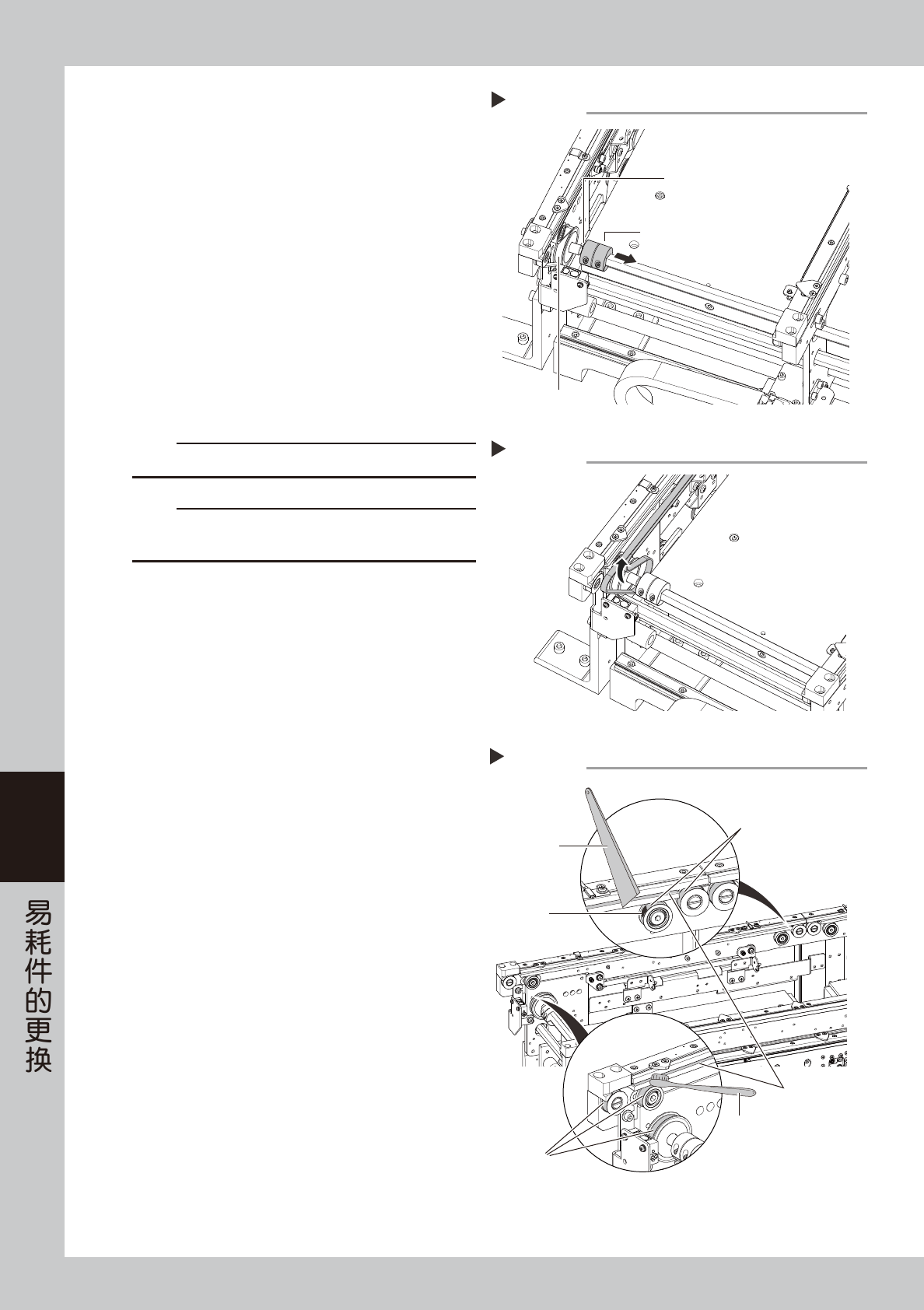

使联轴器与驱动传送带的带轮分离。
1. 用内六角扳手 (2.5) 拧松联轴器部的螺栓。
2. 使联轴器与驱动用带轮分离，以便使传送带可
以从空出的缝隙中取出。
6
将传送带取出。
将传送带从联轴器与驱动传送带的带轮之间空出的
空隙中取出。
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用细刷等清除。
c
注意
刮片与细刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请务必小心擦拭，注意不要使溶剂碰到带轮的轴承部。
使联轴器与驱动用带轮分离
Step 5
从该空隙中取出传送带
联轴器
驱动用带轮
55612-N9-00
取出传送带
Step 6
55613-N9-00
Step 7
塑料刮片
细刷
传送带导轨
带轮表面
带轮表面
固着的
传送带磨损粉
清洁传送带导轨、带轮
55614-N9-00
6-7
6
8

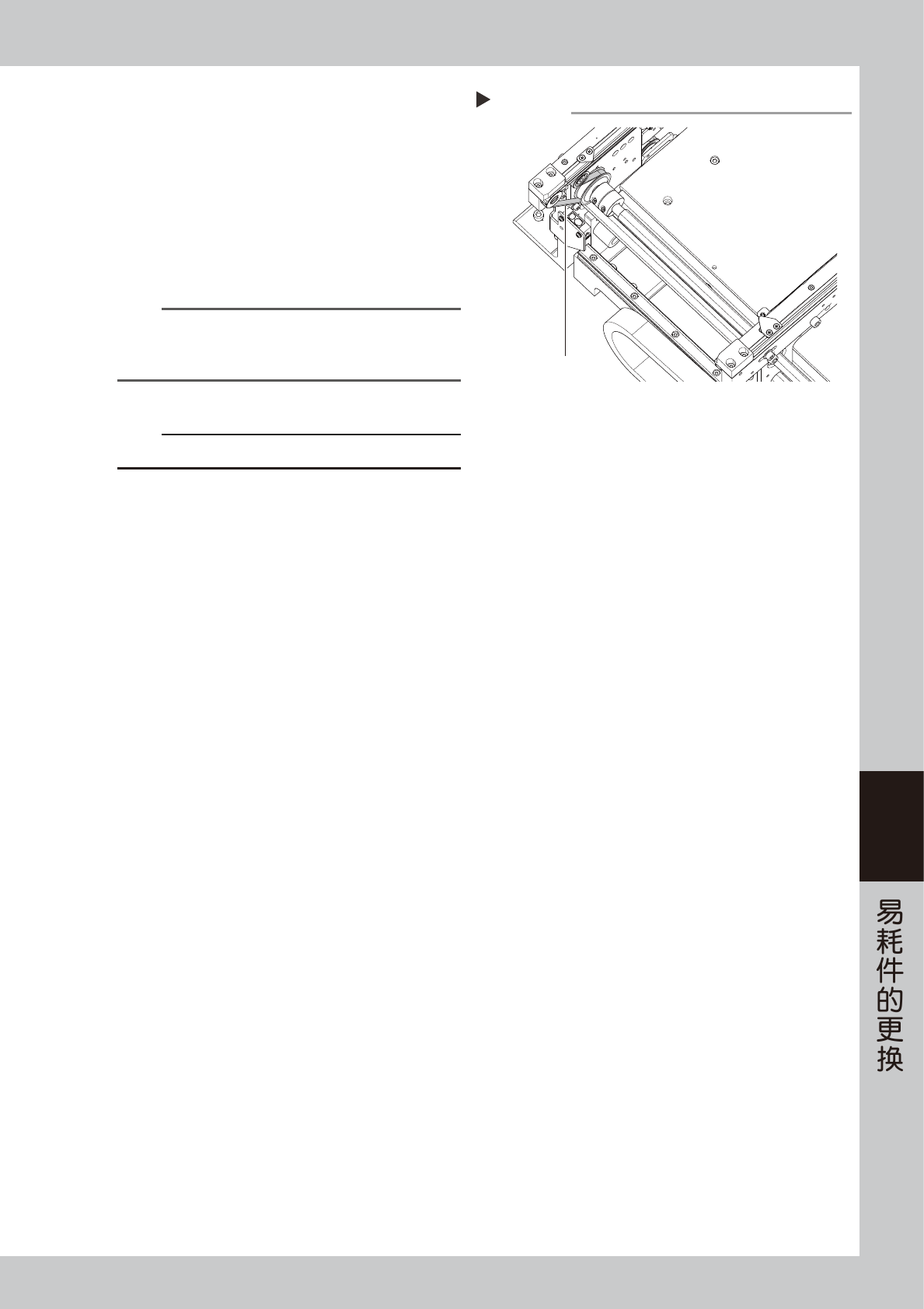

安装新的传送带。
1. 将新的传送带挂在施加张力的带轮上。
2. 再将传送带挂在 Step4 中拆卸的带轮上并用垫
圈、带轮轴固定。
3. 将联轴器连接到驱动用带轮上并固定。
4. 将在 Step4 中移到长孔最边端的带轮移回在
Step3 中作记号的位置并固定。
5. 若传送带有松弛，可调整施加张力的带轮的位
置加大张力。
n
要点
本机传送带的张力规格如下。请根据需要使用张力计调节。
‧
输送台 1 ：260 〜 320Hz
‧
输送台 2 ：180 〜 220Hz
55615-N9-00
c
注意
施加张力的带轮的拧紧扭矩为 5.5N
‧
m，请勿拧得过紧。。
9
将基板固定夹装回原位。
1. 将基板固定夹嵌入原位之后，用内六角扳手
(2.5) 拧紧 4 根固定螺栓。
2. 取出垫着的方巾。
0
将切带机的排带通道装回原位。
测量张力的位置
Step 8
测量张力的位置
(各轨道的外侧)
55615-N9-00
6-8
6
3.吸嘴
吸嘴的前端与 O 型圈因长期使用会被磨损，这是导致吸料贴装出错的原因之一。此外，清洗了吸嘴或加了油之后
回弹仍不顺畅时，可能需要更换弹簧。
3.1 吸嘴前端部与弹簧的更换
下面，介绍吸嘴前端部与弹簧的更换方法。
1
e
拆卸吸嘴。
1. 按急停按钮，打开贴片机的安全机盖。
2. 将料车从贴片机上卸下。
3. 用手将需更换前端部或弹簧的对象吸嘴拆下。
2
更换吸嘴前端部或弹簧。
■ Type50X 系列吸嘴时
1. 边按压吸嘴的前端，边旋转 90 度。
2. 拔出吸嘴前端部。
3. 拔出吸嘴前端部时，弹簧也随之下落。
4. 更换吸嘴前端部或弹簧。
按照与拆卸时相反的步骤安装新的吸嘴前端或
弹簧。
■ Type720X 或 Type60X 系列吸嘴时
1. (Type720X 系列时 ) 拆卸吸嘴的 O 型圈。若难
以拆卸，可用一字精密螺丝刀等拆卸。
2. 拔出吸嘴锁定针。
3. 更换吸嘴前端部或弹簧。
4. 用锁定针固定吸嘴前端部。
吸嘴前端部有切槽，需对准切槽插入锁定针。
5. (Type720X 系列时 ) 安装 O 型圈。
若 O 型圈有松弛或已老化，需换上新的 O 型圈。
c
注意
请务必参照前述第 1 章“2.1 易耗件”的图，确认吸嘴主体部
上的刻印 ( 例 ：601A、511A) 与吸嘴前端部的型号是否一致。
3
给回弹部加油。
参照前述第 3 章“1.2.1 吸嘴回弹部的清洁与加油”
给回弹部加油。
4
将吸嘴装回原位。
将吸嘴装回原贴装头。
c
注意
从贴装头上拆下的吸嘴，请务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
更换吸嘴前端部
Step 2
■ Type50X系列吸嘴时
■ Type60X系列吸嘴时
吸嘴前端部
弹簧
拔出前端部
■ Type720X系列吸嘴时
O型圈
拔出锁定针
弹簧
切槽
吸嘴前端部
拆卸O型圈
边按压前端部
边旋转90度
吸嘴前端部
弹簧
拔出锁定针
压缩弹簧
55616-N9-10
