1-20 1 2.4 必备工具 下列工具是进行维护保养时必备的工具。 ■ 工具一览表 ● ： 随 机 附 件 ○ ： 选 购 件 名称 用途 备注 ○ 十字螺丝刀 大、小 ○ 一字螺丝刀 大、小 十字精密螺丝刀 #0 、 #1 ( 更换吸嘴弹簧片与电磁阀时使用 ) ○ 内六角扳手 1 套 HEX, WRENCH SET ○ 润滑油枪 补充润滑油用 ○ 喷气工具 清洁用 ○ 超声波清洗器 清洁吸嘴时使用 ● 给吸嘴基…
1-19
1

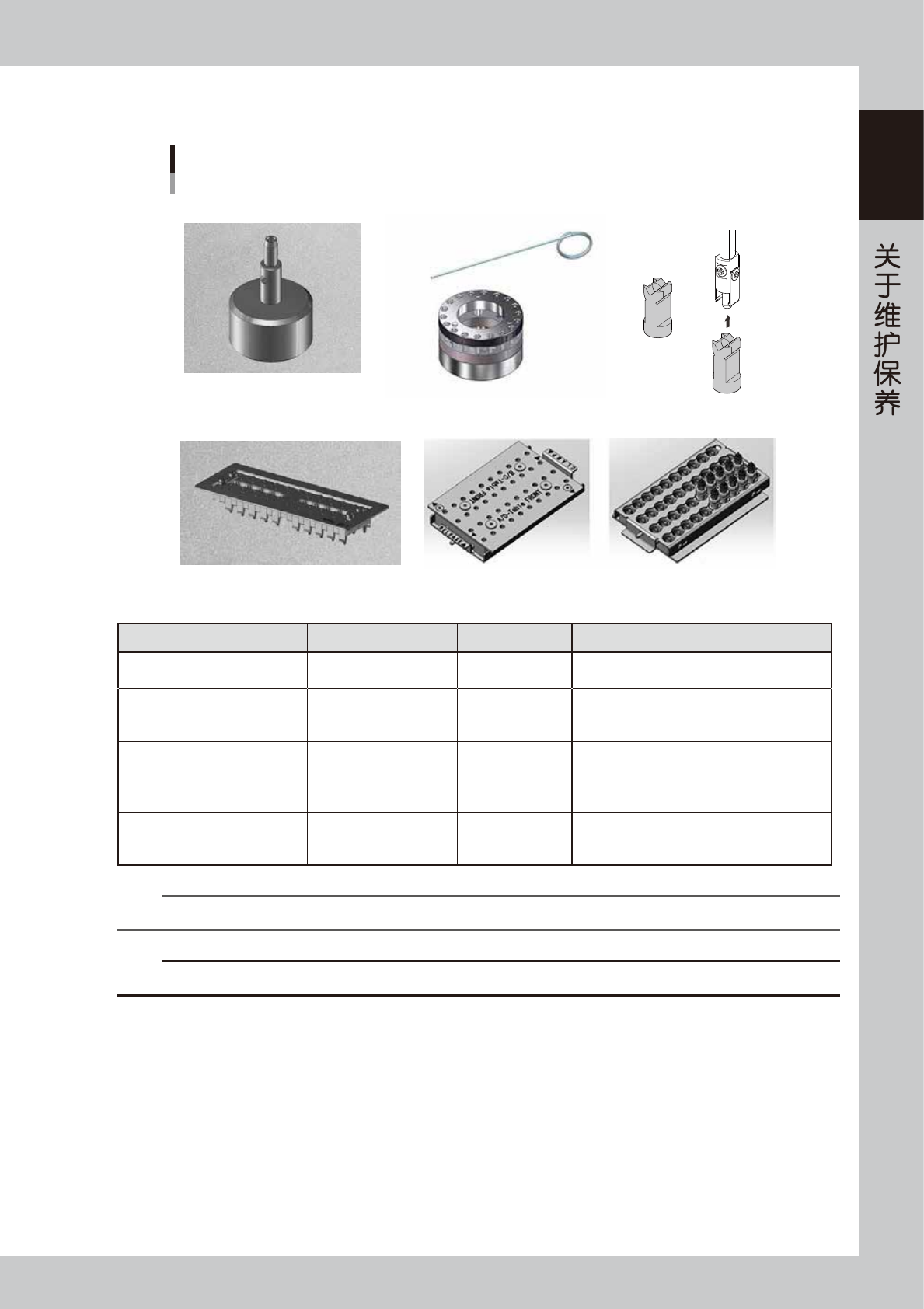

2.3.3 特殊工具
特殊工具
选购件
MU贴装头用ANC吸嘴装卸工具 RS贴装头用ANC吸嘴装卸工具
吸嘴加油工具 MU贴装头用吸嘴弹簧片安装工具RS贴装头用滤芯一次性插入工具
55113-N9-10
■ 特殊工具列表 ( 选购件 )
名称 配件名 配件编号 备注
吸嘴加油工具
NOZZLE TOOL OIL KLF-M88MP-00X
使用方法，请参照后述第 3 章“■ 吸嘴加油工具
的使用方法 (Type50X 系列吸嘴用 )”。
MU 贴装头用 ANC 吸嘴装卸工具
NOZZLE TOOL MU ANC KLF-M88M3-A0X
使用方法，请参照后述第 3 章“■ 一次性拆出
MU 贴装头用吸嘴的方法”、“■ 一次性放回 MU
贴装头用吸嘴的方法”。
MU 贴装头用吸嘴弹簧片安装工具
TOOL, LEAF SPRING KGS-M8810-00X
使用方法，请参照后述第 6 章“1.1.1 MU 贴装
头的吸嘴弹簧片”中的“■ 使用专用安装工具时”。
RS 贴装头用滤芯一次性插入工具
FILTER INSERT JIG KMB-M3810-00X
使用方法，请参照后述第 3 章“2.6.2 空气滤芯
的点检与更换”。
RS 贴装头用 ANC 吸嘴装卸工具
NOZZLE TOOL RS ANC KMB-M88M0-A0X
使用方法，请参照后述第 3 章“■ 一次性拆出
RS 贴装头用吸嘴的方法”、“■ 一次性放回 RS
贴装头用吸嘴的方法”。
n
要点
吸嘴弹簧片用安装工具，在 YSM40R 中为 MU 贴装头专用的工具，但在其它 YAMAHA 贴片机中也可以使用。
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-20
1
2.4 必备工具
下列工具是进行维护保养时必备的工具。
■ 工具一览表
●：随机附件○：选购件
名称 用途 备注
○ 十字螺丝刀 大、小
○ 一字螺丝刀 大、小
十字精密螺丝刀
#0
、
#1
( 更换吸嘴弹簧片与电磁阀时使用 )
○ 内六角扳手
1
套
HEX, WRENCH SET
○ 润滑油枪 补充润滑油用
○ 喷气工具 清洁用
○ 超声波清洗器 清洁吸嘴时使用
● 给吸嘴基座部加油用注油器 加涡轮机油用 (
VG32
)
● 清洁吸嘴孔用钢丝 清洁吸嘴孔、花键轴孔时使用
○ 吸尘工具 清洁送料器架用
■ 其它工具一览表
●：随机附件○：选购件
名称 用途
擦拭纸 准备无尘的擦拭纸。
方巾 用于防止零部件的遗失、脏污 (2 张 )。
清洁用酒精 准备 IPA( 异丙醇 ) 或乙醇。
纸杯或托盘 清洁花键轴时使用。
培养皿 给 RS 贴装头的吸嘴轴加润滑油时使用。
○ 棉棒 (15cm) 清洁相机镜头、半透明镜与照明时使用。
○ 镜头清洁剂、擦镜纸 清洁相机的镜头、照明等时使用。
○ 气吹毛刷 清洁相机的镜头、照明等时使用。
○ 清洗工具 清洗花键轴时使用。
○ RS 贴装头用滤芯一次性插入工具 给 RS 贴装头单元一次性插入多个滤芯时使用。
○ RS 贴装头用 ANC 吸嘴装卸工具 清洁 RS 贴装头的吸嘴等时从吸嘴交换站中拆出或放回吸嘴用。
● RS 贴装头用加油工具 给 RS 贴装头的吸嘴轴加润滑油时使用。
○ MU 贴装头用吸嘴弹簧片安装工具 安装 MU 贴装头的吸嘴弹簧片时使用。
○ 吸嘴加油用工具 给吸嘴回弹部加油时使用。
○ MU 贴装头用 ANC 吸嘴装卸工具 清洁 MU 贴装头的吸嘴等时从吸嘴交换站中拆出或放回吸嘴用。
■ 安全防护用具
名称 用途
防尘眼镜
使用
IPA
时或使用喷气工具进行喷气时必须使用。
防尘口罩
防护手套 涂抹润滑油时使用。
