31 FG-S006-03 0709-001 508 51 1 507 517 513 509 516 510 514 506 512 515 FG-S006-03 See Fig. EL-1 Key No.38 BLOCK4 内が多段トレイ横フィーダ追加対応箇所です。 Inside the box shows the Multi-Layer T ray Side Feeder Addition applicable section. …
FG-S006-03
0709-001
30
515
510
516
506
514
509
512
513
517
511
508
507
FG-S006-03
See Fig. EL-1
Key No.38

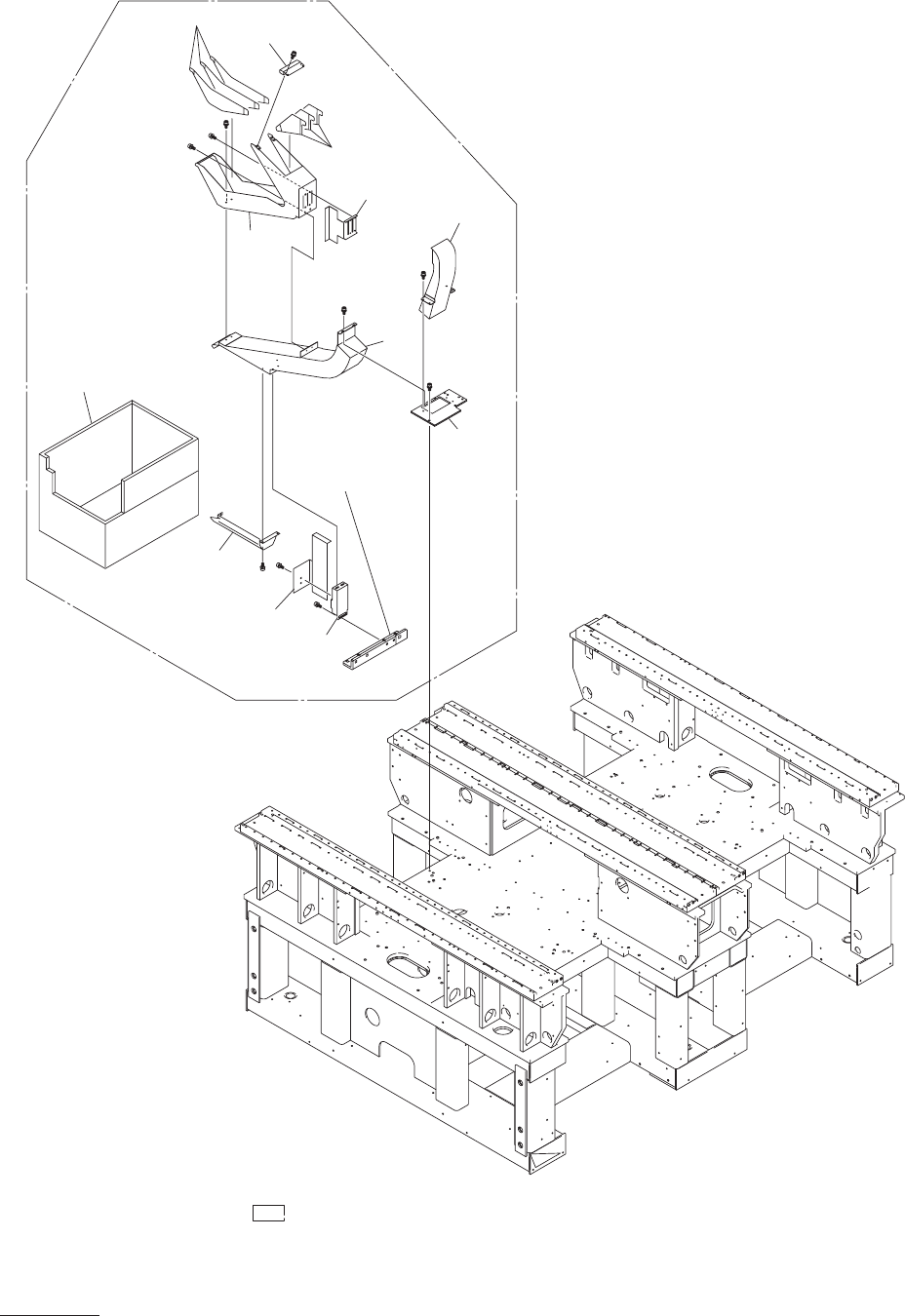

BLOCK1
内が多段トレイ横フィーダ追加対応箇所です。
Inside the box shows the Multi-Layer Tray Side Feeder Addition applicable section.
カバー部
COVER SECTION
Fig. G-6
リールホルダ
Reel Holder
31
FG-S006-03
0709-001
508
511
507
517
513
509
516
510
514
506
512
515
FG-S006-03
See Fig. EL-1
Key No.38
BLOCK4
内が多段トレイ横フィーダ追加対応箇所です。
Inside the box shows the Multi-Layer Tray Side Feeder Addition applicable section.
カバー部
COVER SECTION
Fig. G-6
リールホルダ
Reel Holder
32
FG-S006-03
1004-003
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-6
Q’ty
は、ブロック
1
またはブロック
4
のどちらかに多段トレイ横フィーダが装着した場合の員数を示して
おります。
"Q’ty" shows the total number of parts required when the Feeder with Multi-Layer T
ray Feeder Side is mounted
onto the BLOCK 1 or BLOCK 4.
GXH-3PH
G -S014-12
G -S014-15
FP-G100L
FG-S006-03
506 6301384368 COVER 1
845TLA100010-A106
211A9951
507 6301402307 COVER 1
845TLA100010-A107
211AA138
508 6301389196 BRACKET 1
845TLA100010-A108
211F9958
509 6301384078 BOX 1
845TLA100010-A109
211B1077
510 6301389141 SUPPORT 1
845TLA100010-A110
211K3096
511 6301402314 COVER 1
845TLA100010-A111
211AA139
512 6301383989 PLATE 3
845TLA100010-A112
211DA733
513 6301384108 PLATE 3
845TLA100010-A113
211DA734
514 6301384573 COVER 1
845TLA100010-A114
211A9953
515 6301380964 SUPPORT 1
845TLA100010-A115
211K3078
516 6301389158 PLATE 1
845TLA100010-A116
211DA798
517 6301624433 MECH PARTS(BOX) 1
845TLA100010-A217
226J2455
