FG-S006-03 0709-001 34 687 687 687 676 677 687 672 675 674 691 690 673 671 678 679 689 692 681 686 682 688 See Fig. G-1 Key No.31 FG-S006-03 See Fig. TL-4 Key No.354 684 685 683 内が多段トレイ横フィーダ追加対応箇所です。 Inside the box shows…
MEMO
FG-S006-03
0709-001
34
687
687
687
676
677
687
672
675
674
691
690
673
671
678
679
689
692
681
686
682
688
See Fig. G-1
Key No.31
FG-S006-03
See Fig. TL-4
Key No.354
684
685
683
内が多段トレイ横フィーダ追加対応箇所です。
Inside the box shows the Multi-Layer Tray Side Feeder Addition applicable section.

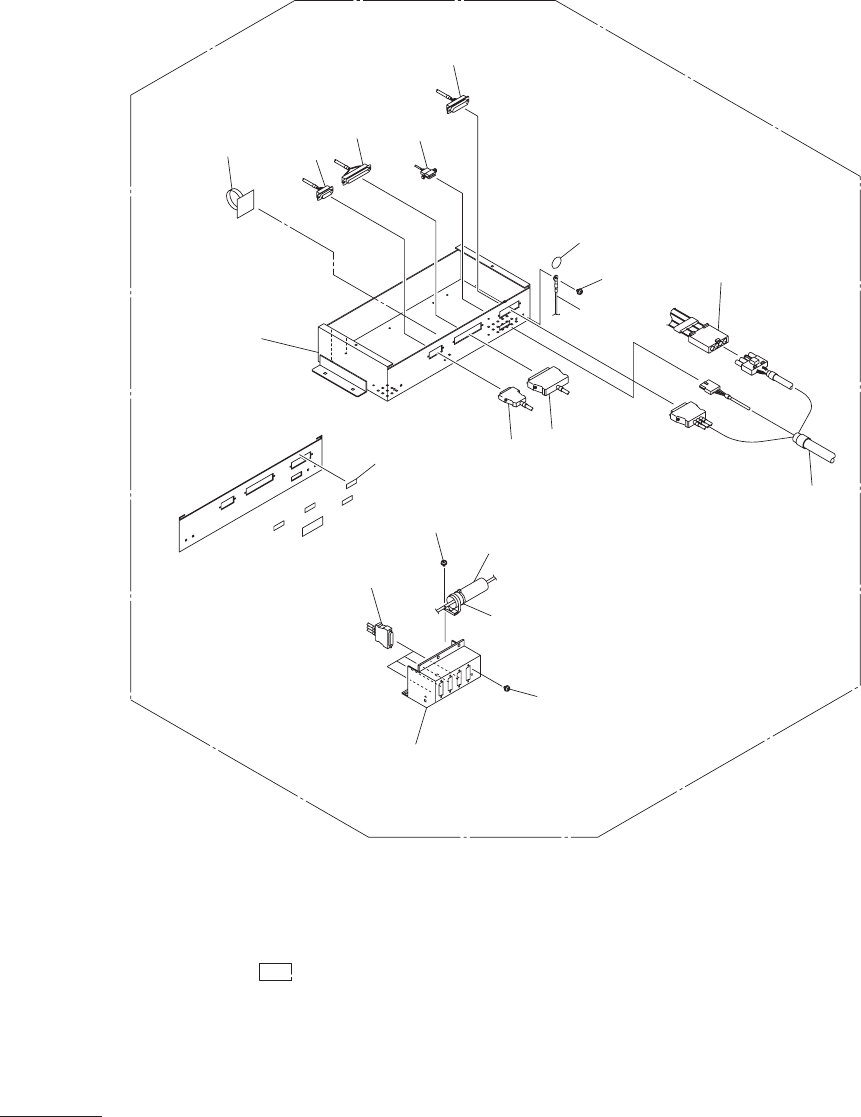

カバー部
COVER SECTION
Fig. G-7
ケーブル
Cable
FG-S006-03
1004-003
35
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-7
Q’ty
は、ブロック
1
またはブロック
4
のどちらかに多段トレイ横フィーダが装着した場合の員数を示して
おります。
"Q’ty" shows the total number of parts required when the Feeder with Multi-Layer T
ray Feeder Side is mounted
onto the BLOCK 1 or BLOCK 4.
GXH-3PH
G -S014-12
G -S014-15
FP-G100L
FG-S006-03
671 6301621531 ASSY,CORD 1
845TFA100010-A071
0W201879
672 6301593999 ASSY,CORD 1
845TFA100010-A072
0W201767
673 6301383415 ASSY,CORD 1
845TFA100010-A073
0W201023
674 6301596266 ASSY,CORD 1
845TFA100010-A074
0W201771
675 6301596273 ASSY,CORD 1
845TFA100010-A075
0W201772
676 6301596280 ASSY,CORD 1
845TFA100010-A076
0W201773
677 6301596297 ASSY,CORD 1
845TFA100010-A077
0W201774
678 6301383798 ASSY,CORD 1
845TFA100010-A078
0W201028
679 6301387208 ASSY,CORD 1
845TFA100010-A079
0W201034
681 6301380728 CORD 4
845TFA100010-A081
4W203234
682 221E0298 BOLT 8 221E0298
683 0845J0A7 TUBE_WIRING 1 0845J0A7
684 23N30737 ACCESSORY_WIRING 2 23N30737
685 23N30530 ACCESSORY_WIRING 2 23N30530
686 221DA113 MACHINE_SCREW 2 221DA113
687 23K20126 ACCESSORY_CONN 6 23K20126
688 221DA062 MACHINE_SCREW 2 221DA062
689 6P450074 NAME PLATE_NOTICE 2 6P450074
690 23N30737 ACCESSORY_WIRING 5 23N30737
691 23N30011 ACCESSORY_WIRING 2 23N30011
692 084590A4 ASSY_NAME_PLATE 1 084590A4
