63 FG-S006-04 0709-001 515 516 510 506 514 509 512 513 521 51 1 508 507 BLOCK3 内が多段トレイ横フィーダ追加対応箇所です。 FG-S006-04 See Fig. ER-1 Key No.38 Inside the box shows the Multi-Layer T ray Side Feeder Addition applicable section. …
FG-S006-04
0709-001
62
507
508
517
511
510
513
512
516
509
514
506
515
BLOCK2
内が多段トレイ横フィーダ追加対応箇所です。
FG-S006-04
See Fig. ER-1
Key No.38
Inside the box shows the Multi-Layer Tray Side Feeder Addition applicable section.
カバー部
COVER SECTION

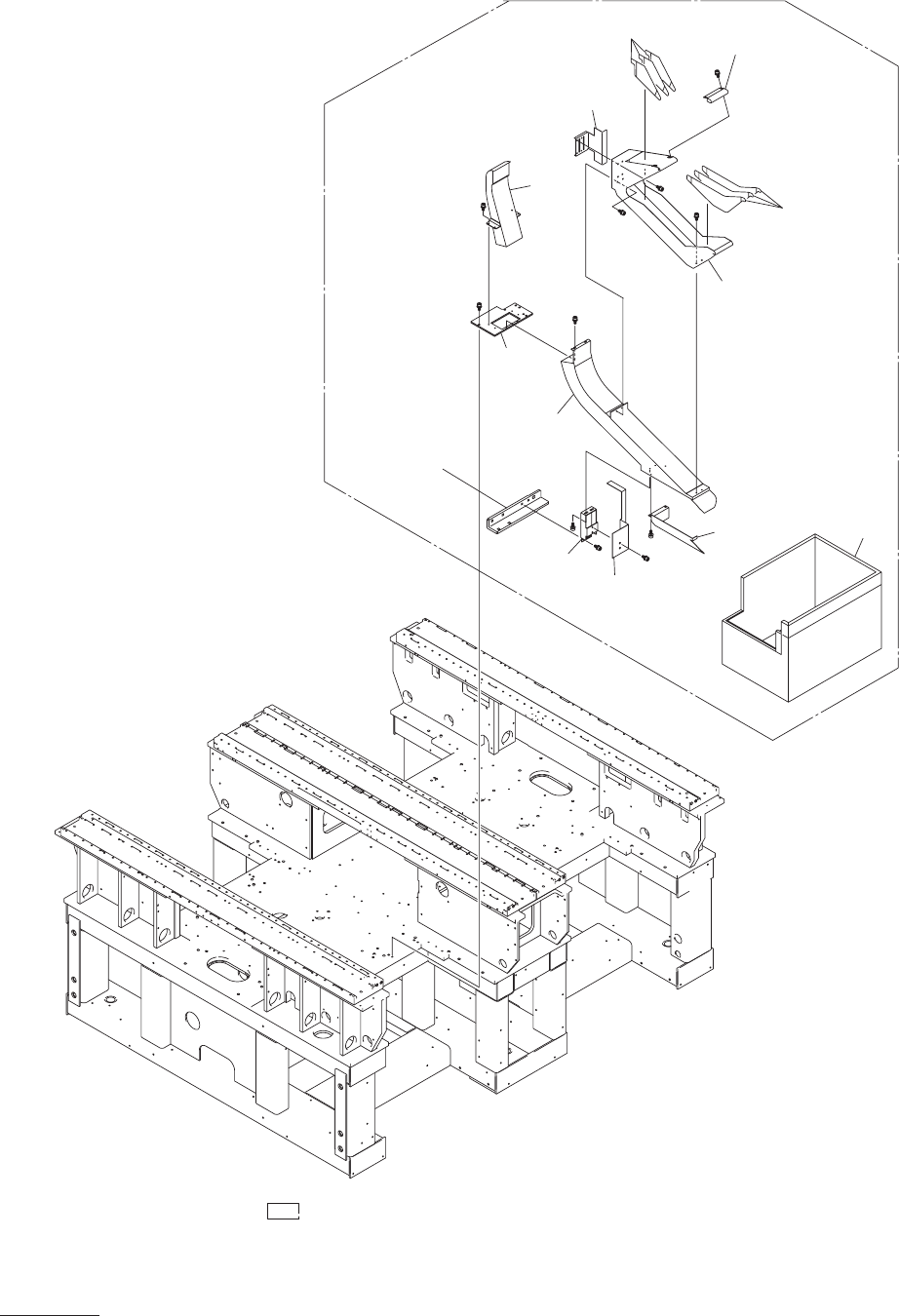

Fig. G-6
リールホルダ
Reel Holder
63
FG-S006-04
0709-001
515
516
510
506
514
509
512
513
521
511
508
507
BLOCK3
内が多段トレイ横フィーダ追加対応箇所です。
FG-S006-04
See Fig. ER-1
Key No.38
Inside the box shows the Multi-Layer Tray Side Feeder Addition applicable section.
カバー部
COVER SECTION
Fig. G-6
リールホルダ
Reel Holder
64
FG-S006-04
1004-003
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-6
Q’ty
は、ブロック
2
またはブロック
3
のどちらかに多段トレイ横フィーダが装着した場合の員数を示して
おります。
"Q’ty" shows the total number of parts required when the Feeder with Multi-Layer T
ray Feeder Side is mounted
onto the BLOCK 2 or BLOCK 3.
506 6301384368 COVER 1
845TRA100010-A106
211A9951
507 6301384375 COVER 1
845TRA100010-A107
211A9952
508 6301389196 BRACKET 1
845TRA100010-A108
211F9958
509 6301384078 BOX 1
845TRA100010-A109
211B1077
510 6301389141 SUPPORT 1
845TRA100010-A110
211K3096
511 6301384061 COVER 1
845TRA100010-A111
211A9946
512 6301383989 PLATE 3
845TRA100010-A112
211DA733
513 6301384108 PLATE 3
845TRA100010-A113
211DA734
514 6301384573 COVER 1
845TRA100010-A114
211A9953
515 6301380964 SUPPORT 1
845TRA100010-A115
211K3078
516 6301389158 PLATE 1
845TRA100010-A116
211DA798
517 6301624440 MECH PARTS(B0X) 1
845TRA100010-A121
226J2456
GXH-3PH
G -S014-13
G -S014-14
FP-G100R
FG-S006-04
