www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
10
4. 14 mm薄型スパナを使用して、ステーターをローターに時計回りに慎重にねじ込んでからポンプハウジング内のねじ部
にねじ込みます。
ステーター
5. 吐 出 口 ア ダ プ タ ー を ポ ン プ 本 体 に ね じ 込 み 、手 で 締 め ま す 。本 締 め は ス パ ナ で 行 っ て く だ さ い 。
注 記： この時点では、まだディスペンスノズルを取り付けないでください。
吐出口アダプターとルアー継手
6. 以 下 の「 ポ ン プ を 取 り 付 け る 」に 進 ん で く だ さ い 。
設置（続き）
ポンプを取り付ける
本手順では、以下のものが必要です。
• M3六角レンチ
• ポンプ取り付けブラケット（「アクセサリー」（P26）を参照）
用途に適したポンプの向きおよび回転を決め、ポンプを生 産ラインに取り
付けてください。797PCPは、あらゆる方向（垂直、斜め、水平など）に取り
付 けることができます。
注 記：
• 追加のブリードバルブポートが利用可能です。必要に応じて、ブリード
バルブを、ポンプの取り付けと液剤インレットフィッティングの取り付け
に最適なポートに移動させます。未使用のポートを塞ぐには、ポートプ
ラグとOリング を 使 用してください 。
• ポンプを自動塗布システムに組み込む場合は、吐出時にポンプが緩ま
ないように、Z軸にしっかりと取り付けてください。また、レーザーやタッ
チ式の高さセンサーなどの機 器を使用して、ディスペンスノズルとワー
クの間の距離を正確に調整できるようにしてください。
ポンプ取り付け金 具
ブリードバルブ
ポ ートプ ラ グ と
Oリング
ブリードバルブ
ブリードバルブポート（オプション）
の位置
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
11
設置（続き）

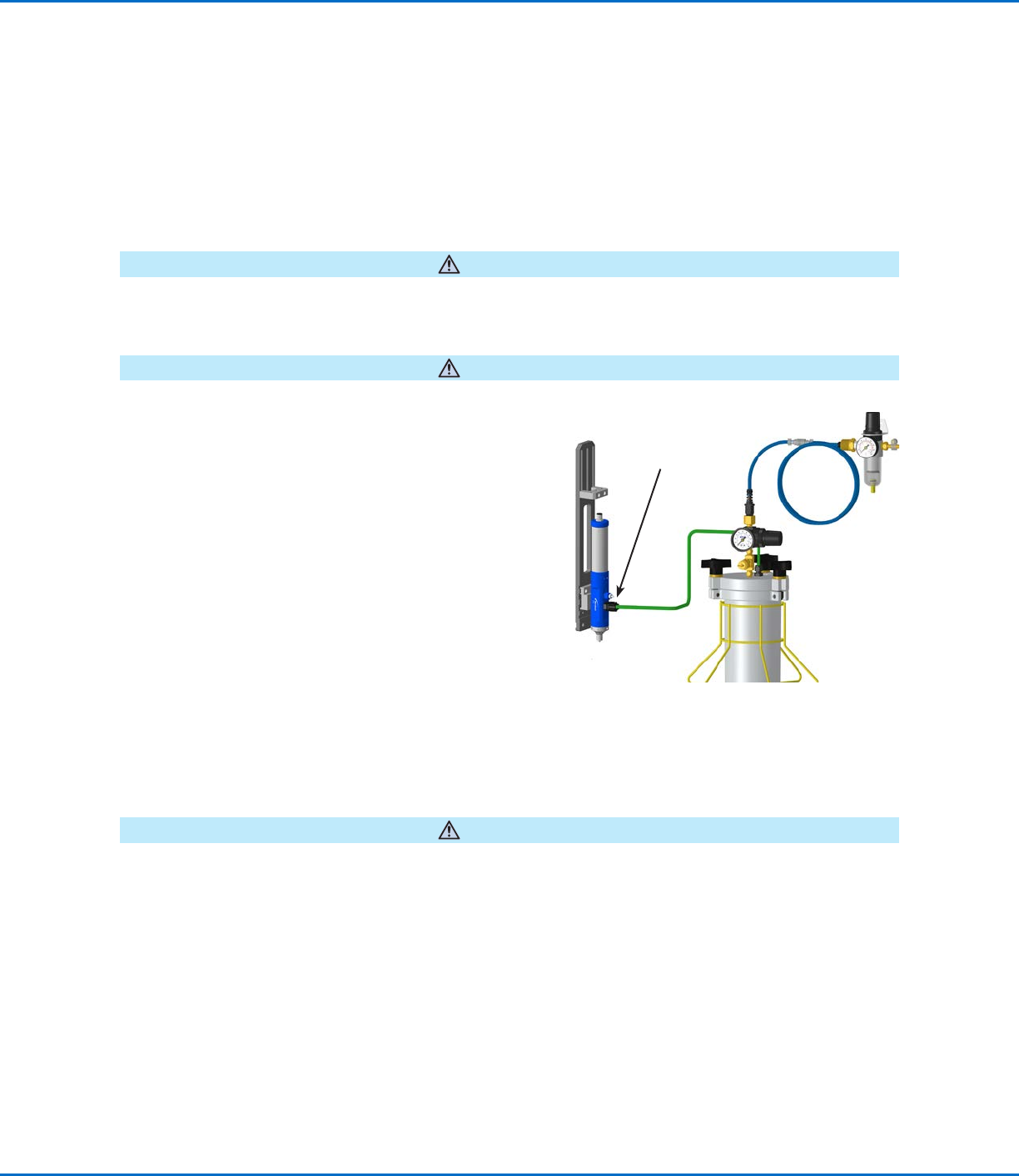

液剤供給源を接続する
本手順では、以下のものが必要です:
• 8 mm薄型両口スパナ（ブリードバルブの六角ナット用）
• 液剤供給コンポーネントと液剤供給口継手（「アクセサリー」（26ページ）を参照）
• プロセス液（または適合する洗浄剤）
装置が破損するおそれ：継手を締め過ぎないでください。アルマイトのポンプハウジングを破損するおそれがあります。
注意
797PCPで水を使用しないでください。潤滑されたシャフトとベアリングが破損するおそれがあります。
注意
1. プロセス液供給源を液剤供給口に接続します。この時点では、ま
だ液剤供給源を加圧しないでください。
注 記：
• 初回運転時に、適合性のある洗浄剤を使用することを推奨し
ます。
• 各種液剤継手オプションを取り揃えております。「アクセサリー」
（26ページ）を参照してください。
2. 塗布システムを構成する、797PCP以外のシステムコンポーネント
（ポンプコントローラーなど）を設 置します。以下のシステムセット
アップ 例 を 参 照 してくだ さい 。
• システムのレイアウト例：7197PCP-DINコントローラーと
797PCP」（17ページ）
• 「システムのレイアウト例：ValveMate 7197PCPコントローラーと797PCP」（18ページ）
注 記： たとえば、液剤リザーバーを使用する場合は、液剤リザーバーのすべてのコンポーネントを所定の位置に取り付け
てください。ポンプコントローラーなどの周辺機器については、各機器に付属の取扱説明書やクイックスタートガイドを
参照して、設置方法とセットアップ方法を確認してください。
装置が損傷するおそれ：797PCPを運転する前に、ブリードバルブからエアーを抜き、吐出する液剤でパージしてください。初
回運転前にエアー抜きとパージを行わないと、ポンプが破損します。
注意
3. 「ポンプからエアーを抜く」（12ページ）に進んでください。
液剤供給口継手
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
12

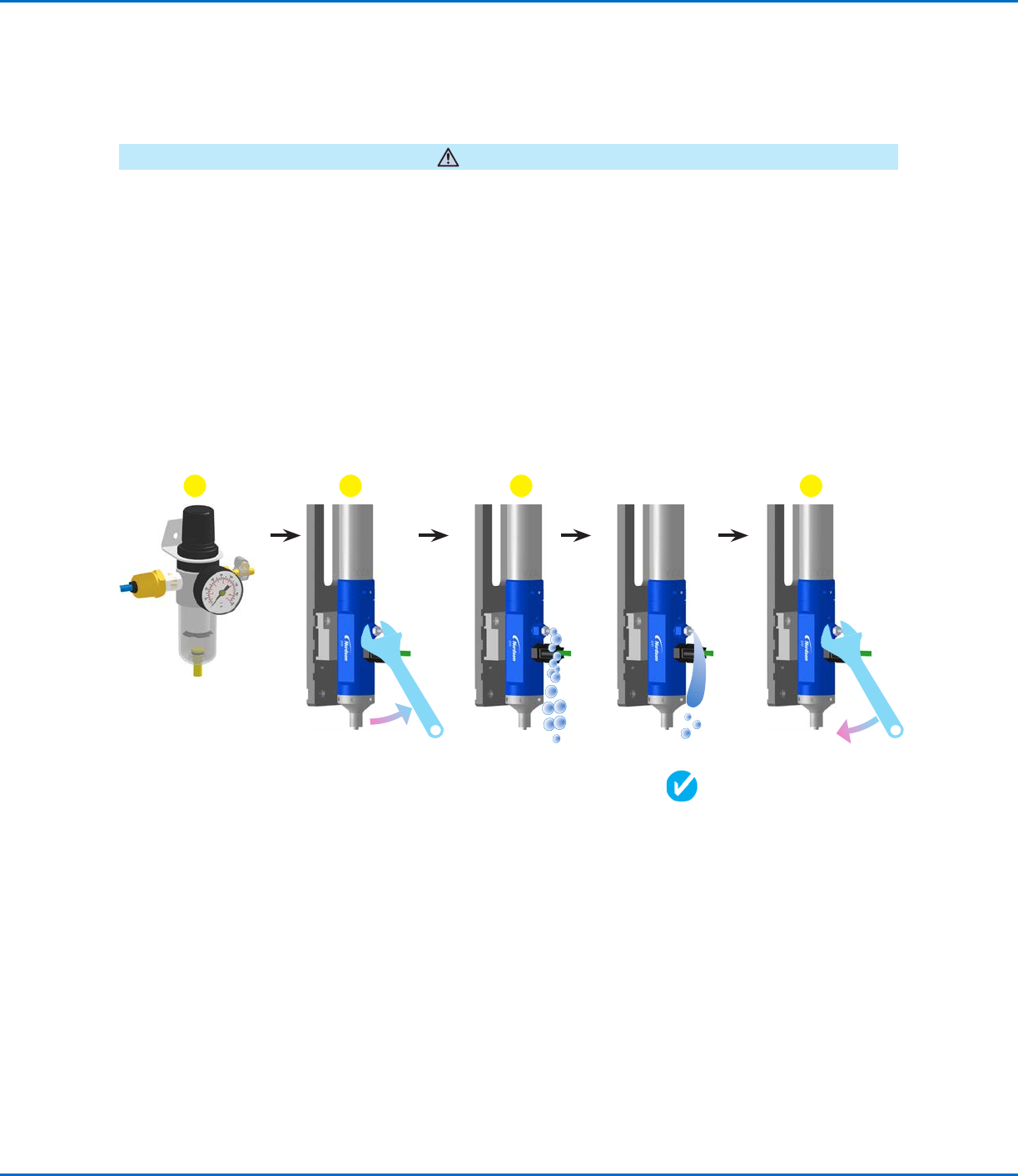

ポンプからエアーを抜く
負傷のおそれ：液剤供給圧力を非常に低く設定してください。液剤供給圧力が高いと、粘度の低い液剤がポンプから噴射され
るおそれがあります。
警告
1. 液剤の粘度に応じて、液剤の圧力を約0.3 bar（5 psi）に設定します。
2. ポンプのブリードバルブの下にタオルまたは容器を置き、8 mmの薄型スパナを使用してブリードバルブの六角ねじを反
時計回りに回転させます（約1/2回転以下）。
3. 混入エアー（気泡）がなくなるまで、ブリードバルブから液剤を漏出させます。
4. ブリードバルブを閉じます。
設置（続き）
1 2 3
0.3 bar
(5 psi)
混入エアーがない混入エアー
1/2
4
1/2
