www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
12
ポンプからエアーを抜く
負傷のおそれ：液剤供給圧力を非常に低く設定してください。液剤供給圧力が高いと、粘度の低い液剤がポンプから噴射され
るおそれがあります。
警告
1. 液剤の粘度に応じて、液剤の圧力を約0.3 bar（5 psi）に設定します。
2. ポンプのブリードバルブの下にタオルまたは容器を置き、8 mmの薄型スパナを使用してブリードバルブの六角ねじを反
時計回りに回転させます（約1/2回転以下）。
3. 混入エアー（気泡）がなくなるまで、ブリードバルブから液剤を漏出させます。
4. ブリードバルブを閉じます。
設置（続き）
1 2 3
0.3 bar
(5 psi)
混入エアーがない混入エアー
1/2
4
1/2
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
13

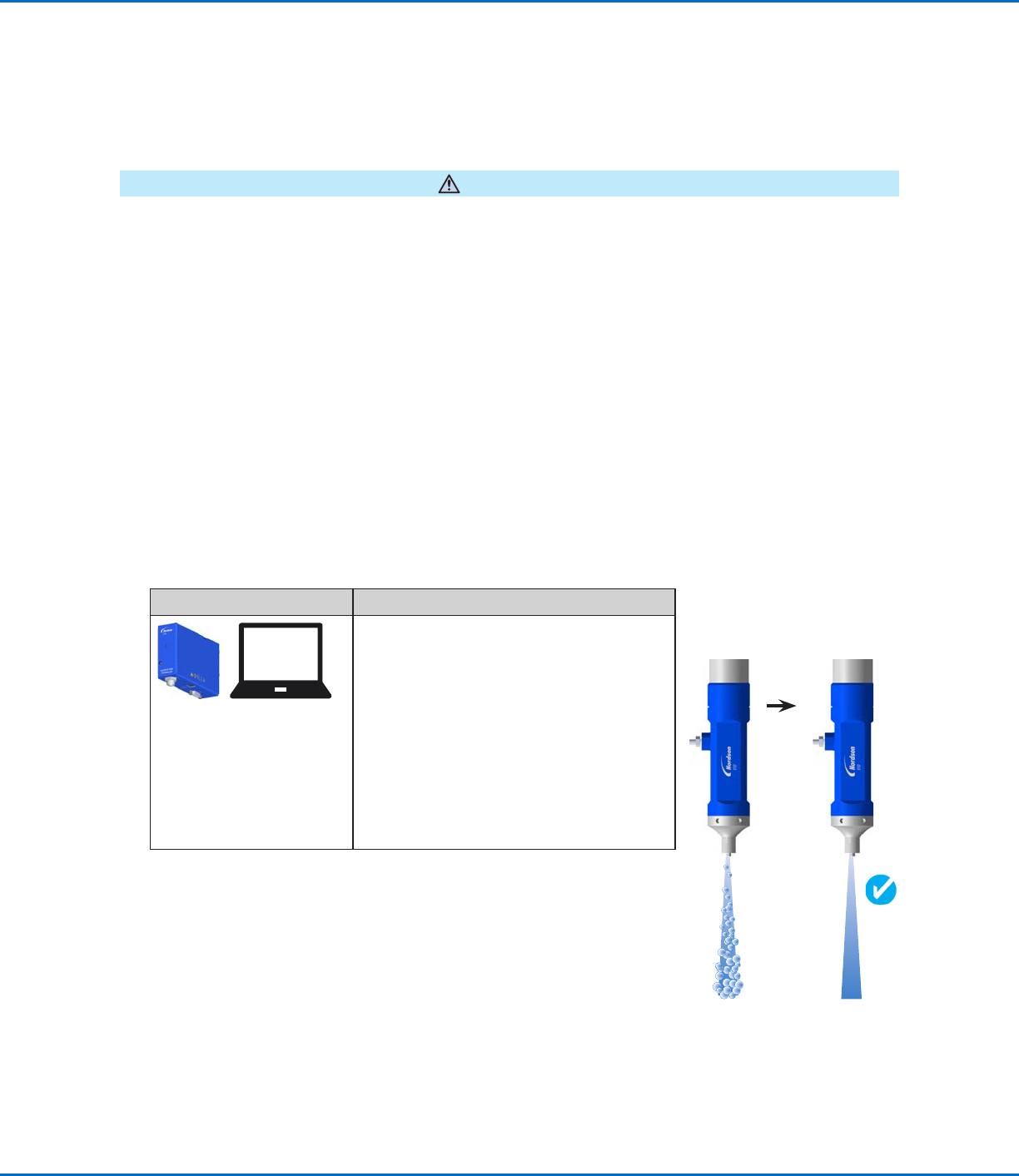

ノズルを外した状態で吐出口アダプターからパージする
ポンプをノズルからパージする前に、ノズルを外した状態でポンプをパージします。
装置が破損するおそれ：液剤がない状態で797PCPを運転しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが破損するおそれがあります。
注意
1. 以下を確認します。
• ブリードバルブが閉じている。（時計回りに完全に回した状態）
• 液剤供給圧力が0.3 bar（5 psi）に設定されている。
• ディスペ ンスノズ ル が 取り付 けられて い な い 。
2. 液剤を受けるため、797PCPの吐出アダプターの下にペーパータオルまたは容器を置きます。
3. 以下の表を参 照し、お使いのシステムのコントローラーのタイプに応じて、吐出口アダプターからポンプをパージします。
注 記： お使いのコントローラーに固有のプログラミング手順については、コントローラーの取扱説明書を参照してくださ
い。
設置（続き）
お使いのコントローラー パージ手順
7197PCP-DIN
a. パージ開始回路をトリガーします。
注 記： デフォルトのパージRPMは「10」で
す。RPMを変更するには、コントローラーの
取扱説明書に記載されているパージRPMの
調整手順を参照してください。
b. 混入エアーが完全になくなるまで、吐出口ア
ダプターから液剤を流します。
c. パージ開始信号を解除して、パージを停止し
ます。
d. 「ノズルを取り付ける」（14ページ）に進んで
ください 。
混入エアー 混入エアーが
ない
吐出口アダプターから行うポンプの
パージ
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
14
ノズルを取り付ける
1. ディスペンスノズルを取り付け、ディスペンスノズルが液剤で満たされていることを
確 認します。
注 記：
• 用 途 によっては 、充 填 済みのシリンジバレルにノズ ルを取り付 けてから、シリンジ
をポンプに移すことにより、ノズルに液剤を事前に充填できます。または、ノズル
が液剤で満たされるまでポンプを運転することもできます。
• 粘度が高く濃い液剤の場合は、SmoothFlow
™
テーパーチップの使用を推奨し
ます。
2. 「ノズルからパージする」（15ページ）に進んでください。
ディスペ ンスノズ ル
設置（続き）
ノズルを外した状態で吐出口アダプターからパージする（続き）
お使いのコントローラー パージ手順
ValveMate 7197PCP
a. [PROGRAMS] > [LINE]を選択します。
注 記： ラインプログラムを使用してポンプを
パージします。
b. [ENABLE LINE PROGRAM]ラジオボタン
を選 択します。
c. 以下の設定を入力します。
• RPM = 10
• Reverse % = 1
• Correction Factor = 1
• Analog O󰮏
注 記： デフォルトのパージRPMは「10」で
す。RPMを変更するには、コントローラーの
取扱説明書に記載されているパージRPMの
調整手順を参照してください。
d. [SUBMIT]を選択します。
e. フットペダルを踏みます。
f. 混入エアーが完全になくなるまで、吐出口ア
ダプターから液剤を流します。
g. フットペダルを離します。
h. 以 下 の「 ノ ズ ル を 取 り 付 け る 」に 進 ん で く だ さ
い。
混入エアー 混入エアーが
ない
吐出口アダプターから行うポンプの
パージ
